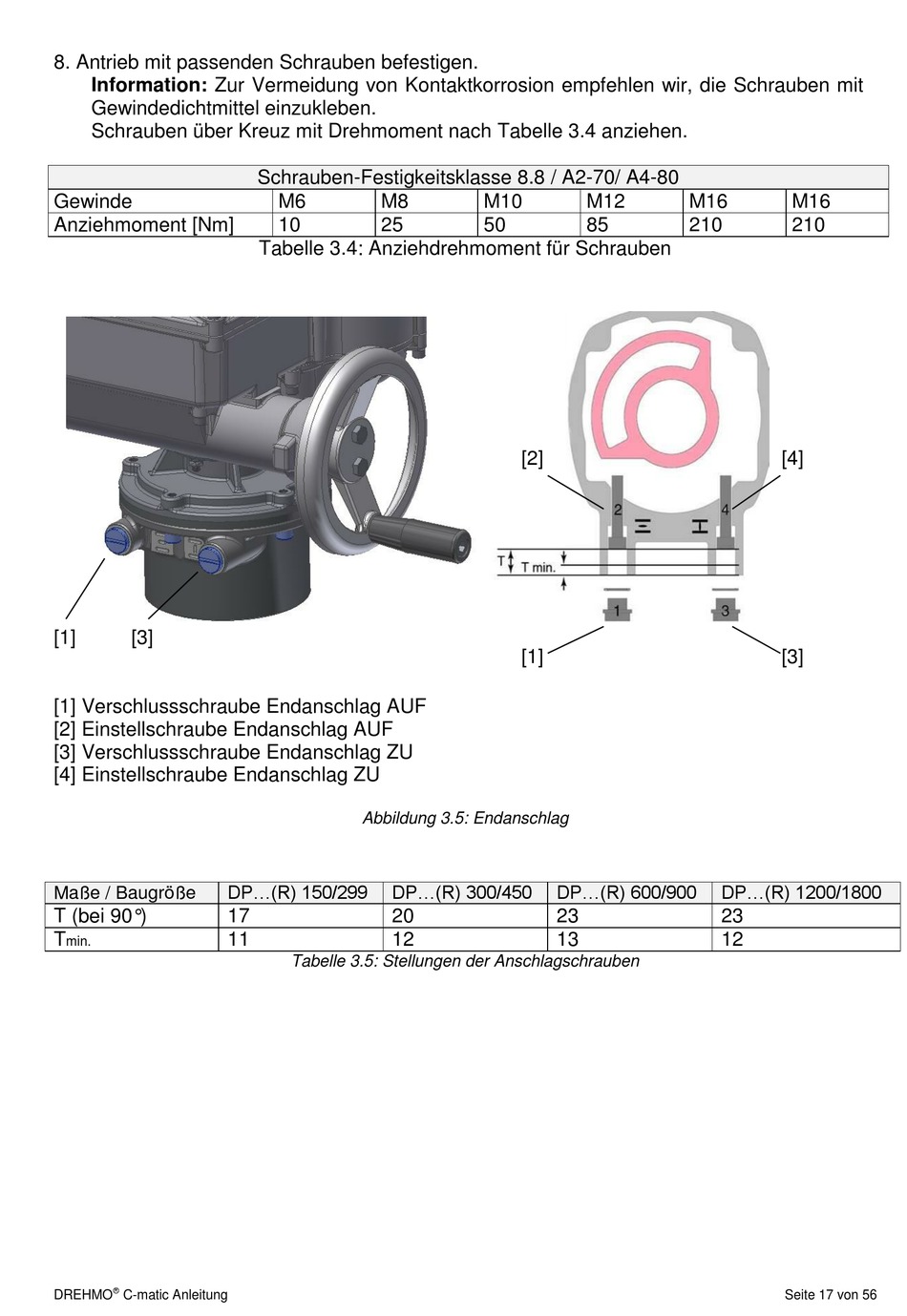

Drehmo C-matic Betriebsanleitung Seite 17

8. Antrieb mit passenden Schrauben befestigen.
Information: Zur Vermeidung von Kontaktkorrosion empfehlen wir, die Schrauben mit
Gewindedichtmittel einzukleben.
Schrauben über Kreuz mit Drehmoment nach Tabelle 3.4 anziehen.
Gewinde
Anziehmoment [Nm]
[1] [3]
[1] Verschlussschraube Endanschlag AUF
[2] Einstellschraube Endanschlag AUF
[3] Verschlussschraube Endanschlag ZU
[4] Einstellschraube Endanschlag ZU
Maße / Baugröße
T (bei 90°)
T
min.

DREHMO C-matic Anleitung
Schrauben-Festigkeitsklasse 8.8 / A2-70/ A4-80
M6 M8
10 25
Tabelle 3.4: Anziehdrehmoment für Schrauben
Abbildung 3.5: Endanschlag
DP...(R) 150/299 DP...(R) 300/450
17 20
11 12
Tabelle 3.5: Stellungen der Anschlagschrauben
M10 M12
50 85
[2]
[1]
DP...(R) 600/900
23
13
M16 M16
210 210
[4]
[3]
DP...(R) 1200/1800
23
12
