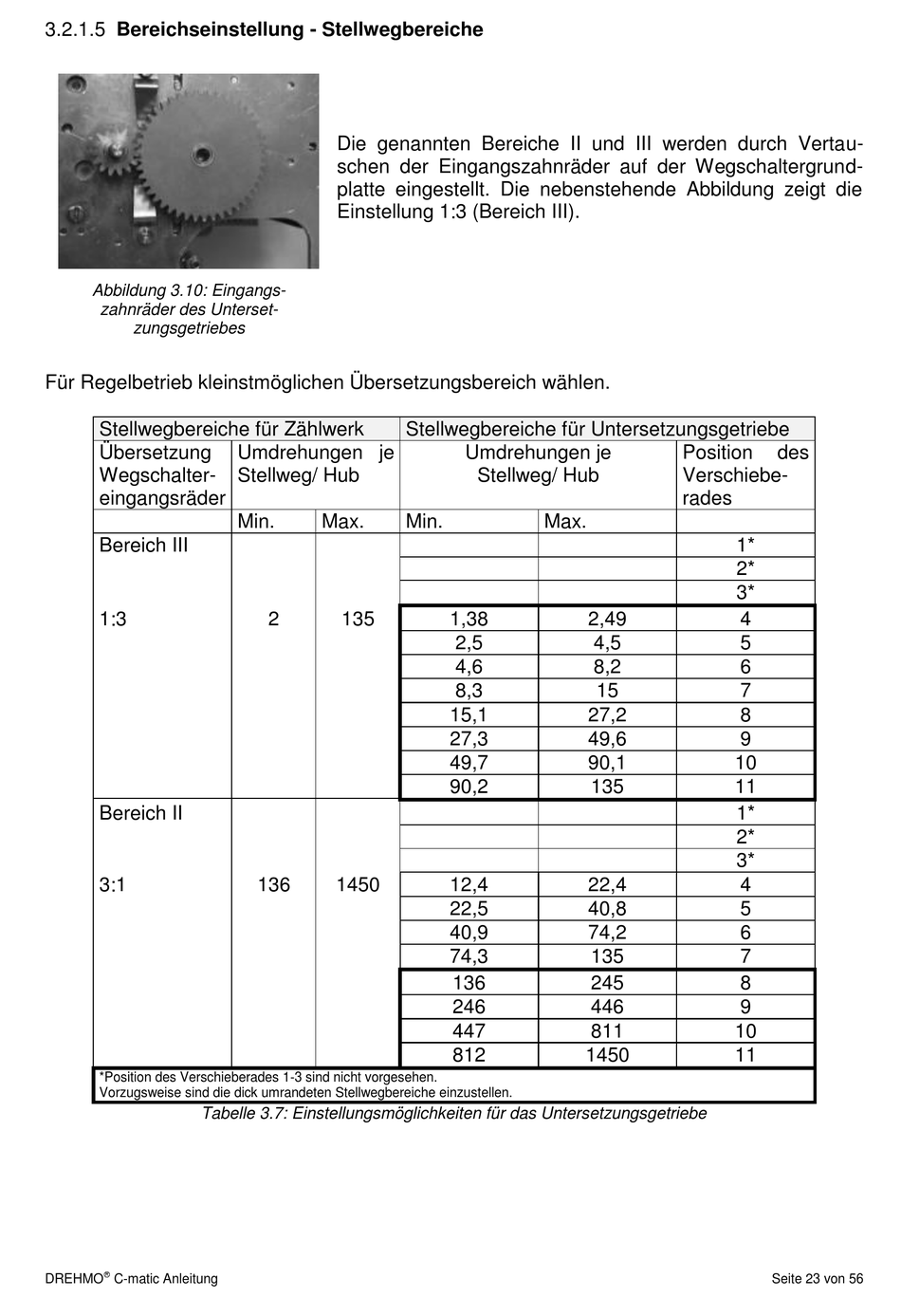

3.2.1.5 Bereichseinstellung - Stellwegbereiche
Abbildung 3.10: Eingangs-
zahnräder des Unterset-
zungsgetriebes
Für Regelbetrieb kleinstmöglichen Übersetzungsbereich wählen.
Stellwegbereiche für Zählwerk
Übersetzung
Wegschalter-
eingangsräder
Bereich III
1:3
Bereich II
3:1
*Position des Verschieberades 1-3 sind nicht vorgesehen.
Vorzugsweise sind die dick umrandeten Stellwegbereiche einzustellen.
Tabelle 3.7: Einstellungsmöglichkeiten für das Untersetzungsgetriebe
DREHMO
C-matic Anleitung
Die genannten Bereiche II und III werden durch Vertau-
schen der Eingangszahnräder auf der Wegschaltergrund-
platte eingestellt. Die nebenstehende Abbildung zeigt die
Einstellung 1:3 (Bereich III).
Umdrehungen je
Stellweg/ Hub
Min.
Max.
2
135
136
1450
Stellwegbereiche für Untersetzungsgetriebe
Umdrehungen je
Stellweg/ Hub
Min.
Max.
1,38
2,5
4,6
8,3
15,1
27,3
49,7
90,2
12,4
22,5
40,9
74,3
136
246
447
812
Position
Verschiebe-
rades
1*
2*
3*
2,49
4
4,5
5
8,2
6
15
7
27,2
8
49,6
9
90,1
10
135
11
1*
2*
3*
22,4
4
40,8
5
74,2
6
135
7
245
8
446
9
811
10
1450
11
des
