3.13.1.2
Wegeinstellung mit der Ortssteuerstelle mit AUF-, STOP- & ZU- Taster
Die Wegeinstellung funktioniert wie unter Abschnitt
3.13.1.1 beschrieben. Anstatt des Steuerschalters S2
müssen nur die entsprechenden Taster (TZ, TS, TA)
betätigt werden.
Die C-matic bietet die Möglichkeit, die Taster im
Tippbetrieb oder im Selbsthaltungsbetrieb zu betrei-
ben.
Dies kann durch Umstecken der Jumper auf der Elektronikplatine DMC-21.X
(siehe Abbildung 3.26) eingestellt werden (Selbsthaltung ist Werkseinstellung).
Vorsicht, dies muss am spannungsfrei geschalteten Antrieb geschehen.

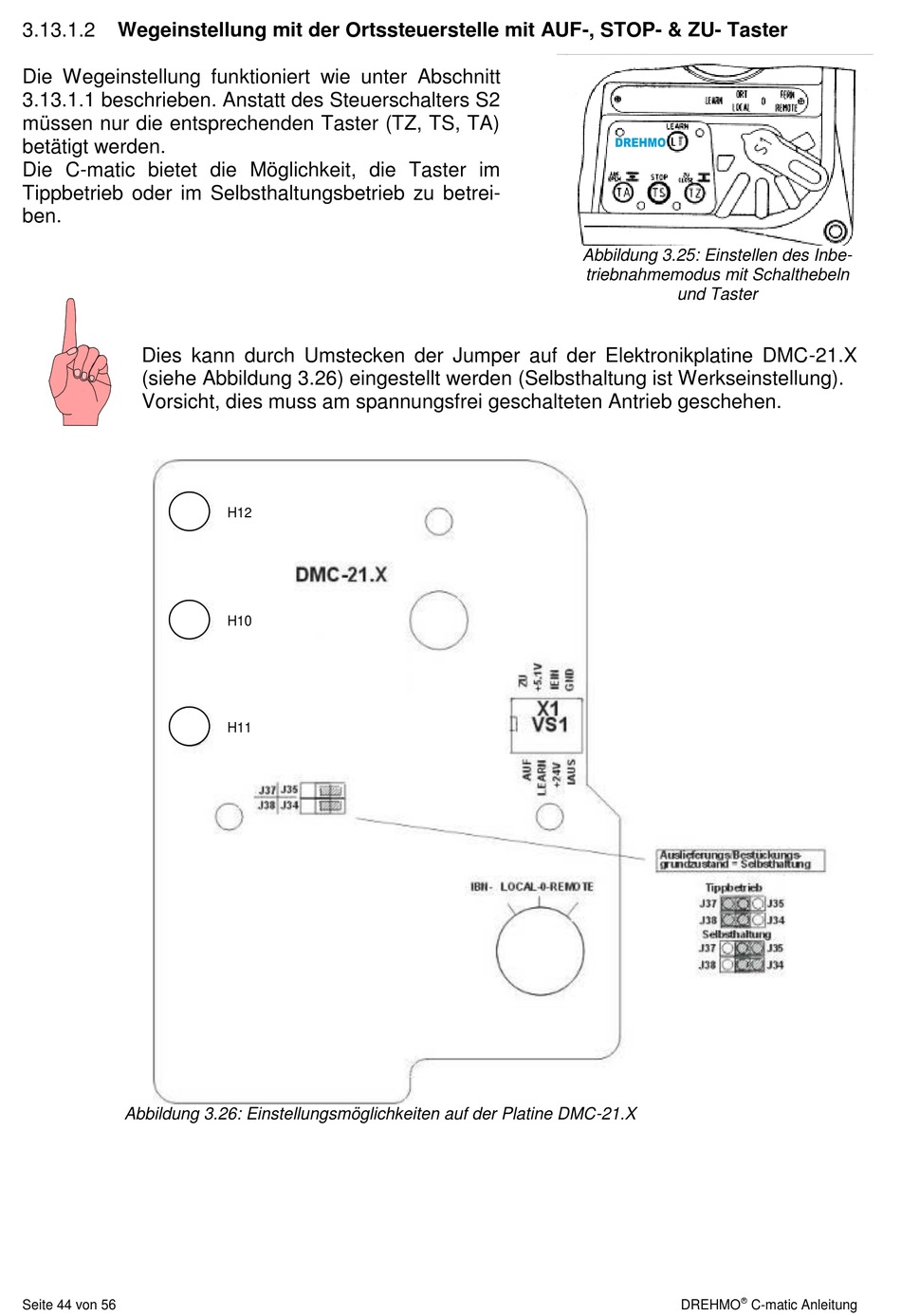

Abbildung 3.26: Einstellungsmöglichkeiten auf der Platine DMC-21.X
Seite 44 von 56
H12
H10
H11
Abbildung 3.25: Einstellen des Inbe-
triebnahmemodus mit Schalthebeln
und Taster
DREHMO
C-matic Anleitung
