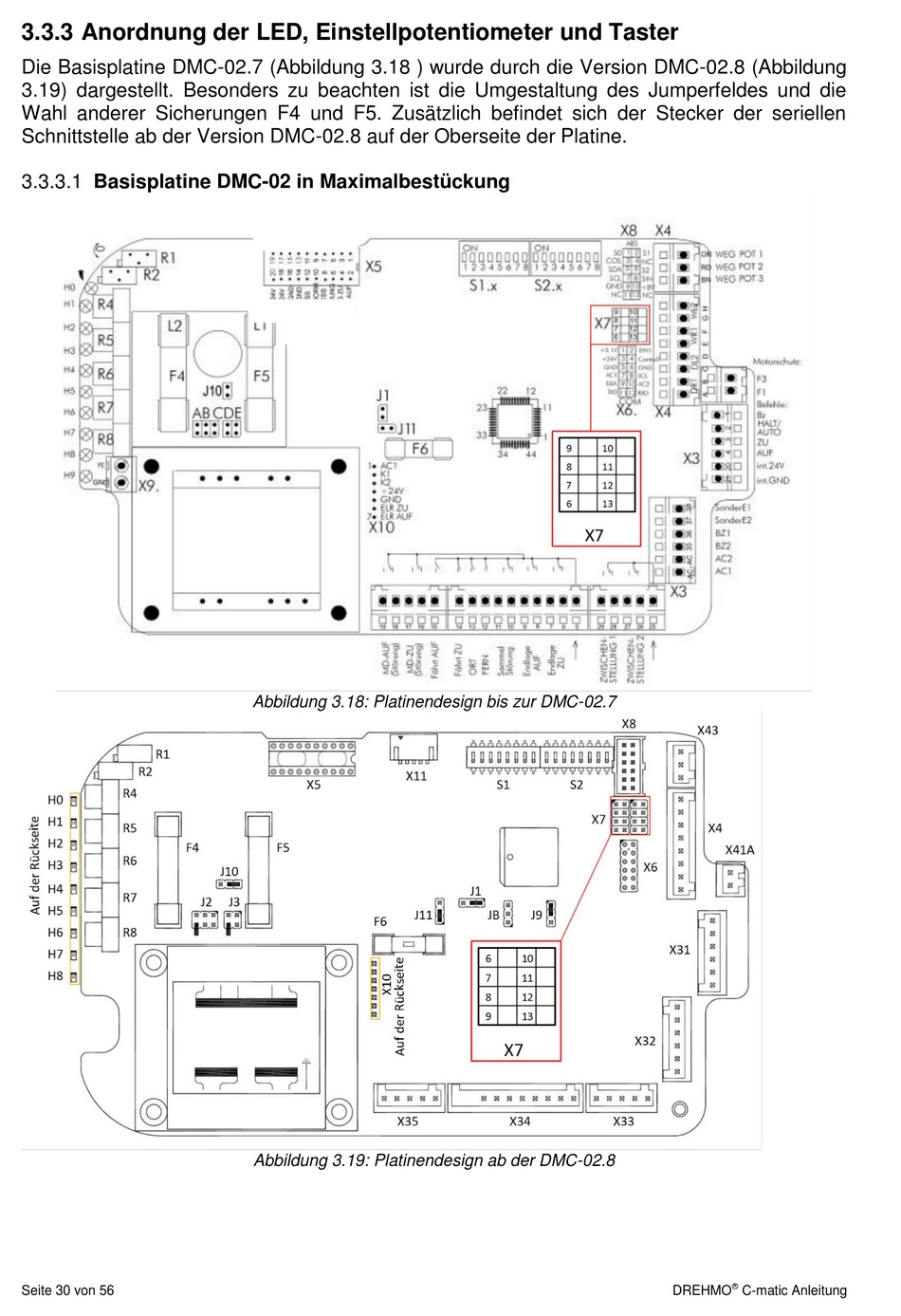

3.3.3 Anordnung der LED, Einstellpotentiometer und Taster

Die Basisplatine DMC-02.7 (Abbildung 3.18 ) wurde durch die Version DMC-02.8 (Abbildung
3.19) dargestellt. Besonders zu beachten ist die Umgestaltung des Jumperfeldes und die
Wahl anderer Sicherungen F4 und F5. Zusätzlich befindet sich der Stecker der seriellen
Schnittstelle ab der Version DMC-02.8 auf der Oberseite der Platine.
3.3.3.1 Basisplatine DMC-02 in Maximalbestückung
Abbildung 3.18: Platinendesign bis zur DMC-02.7
Abbildung 3.19: Platinendesign ab der DMC-02.8

Seite 30 von 56 DREHMO C-matic Anleitung
