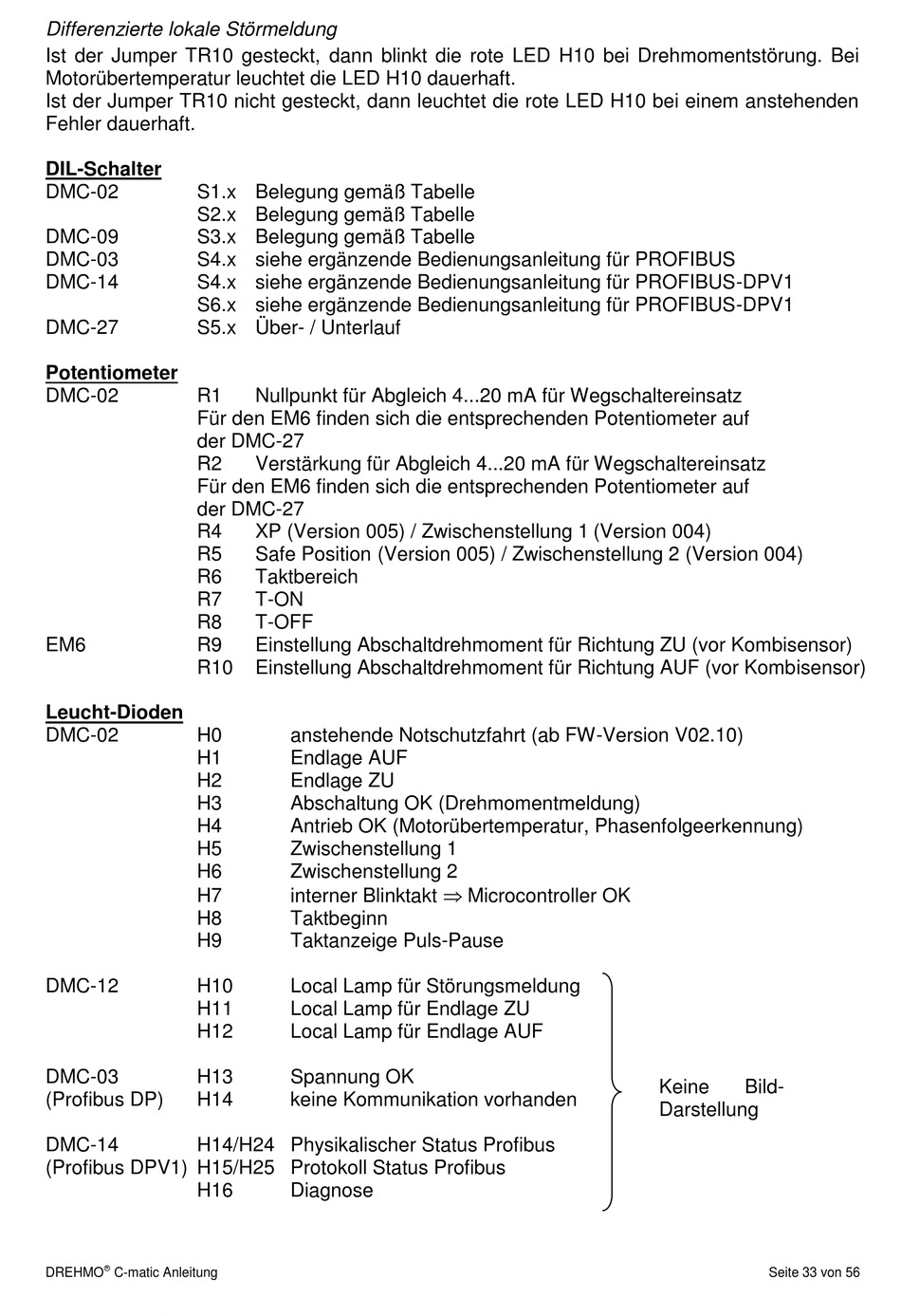

Drehmo C-matic Betriebsanleitung Seite 33

Differenzierte lokale Störmeldung
Ist der Jumper TR10 gesteckt, dann blinkt die rote LED H10 bei Drehmomentstörung. Bei
Motorübertemperatur leuchtet die LED H10 dauerhaft.
Ist der Jumper TR10 nicht gesteckt, dann leuchtet die rote LED H10 bei einem anstehenden
Fehler dauerhaft.
DIL-Schalter
DMC-02 S1.x Belegung gemäß Tabelle
S2.x Belegung gemäß Tabelle
DMC-09 S3.x Belegung gemäß Tabelle
DMC-03 S4.x siehe ergänzende Bedienungsanleitung für PROFIBUS
DMC-14 S4.x siehe ergänzende Bedienungsanleitung für PROFIBUS-DPV1
S6.x siehe ergänzende Bedienungsanleitung für PROFIBUS-DPV1
DMC-27 S5.x Über- / Unterlauf
Potentiometer
DMC-02 R1
Für den EM6 finden sich die entsprechenden Potentiometer auf
der DMC-27
R2
Für den EM6 finden sich die entsprechenden Potentiometer auf
der DMC-27
R4
R5
R6
R7
R8
EM6 R9
R10
Leucht-Dioden
DMC-02 H0
H1
H2
H3
H4
H5
H6
H7
H8
H9
DMC-12 H10
H11
H12
DMC-03 H13
(Profibus DP) H14
DMC-14 H14/H24 Physikalischer Status Profibus
(Profibus DPV1) H15/H25 Protokoll Status Profibus
H16

DREHMO C-matic Anleitung
Nullpunkt für Abgleich 4...20 mA für Wegschaltereinsatz
Verstärkung für Abgleich 4...20 mA für Wegschaltereinsatz
XP (Version 005) / Zwischenstellung 1 (Version 004)
Safe Position (Version 005) / Zwischenstellung 2 (Version 004)
Taktbereich
T-ON
T-OFF
Einstellung Abschaltdrehmoment für Richtung ZU (vor Kombisensor)
Einstellung Abschaltdrehmoment für Richtung AUF (vor Kombisensor)
anstehende Notschutzfahrt (ab FW-Version V02.10)
Endlage AUF
Endlage ZU
Abschaltung OK (Drehmomentmeldung)
Antrieb OK (Motorübertemperatur, Phasenfolgeerkennung)
Zwischenstellung 1
Zwischenstellung 2
interner Blinktakt  Microcontroller OK
Taktbeginn
Taktanzeige Puls-Pause
Local Lamp für Störungsmeldung
Local Lamp für Endlage ZU
Local Lamp für Endlage AUF
Spannung OK
keine Kommunikation vorhanden
Diagnose
Keine Bild-
Darstellung
Keine Bild-
Darstellung
