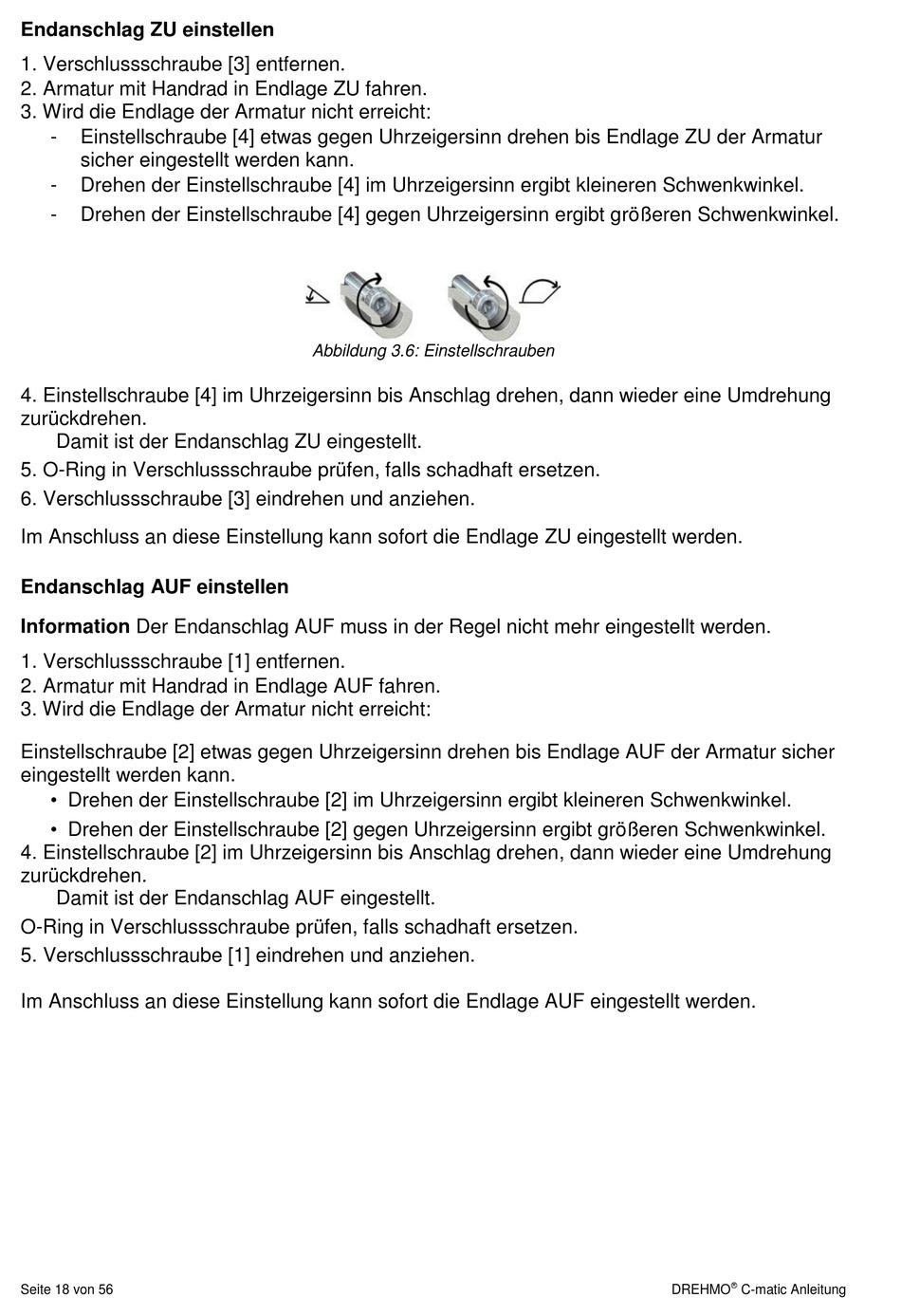

Drehmo C-matic Betriebsanleitung Seite 18

Endanschlag ZU einstellen
1. Verschlussschraube [3] entfernen.
2. Armatur mit Handrad in Endlage ZU fahren.
3. Wird die Endlage der Armatur nicht erreicht:
- Einstellschraube [4] etwas gegen Uhrzeigersinn drehen bis Endlage ZU der Armatur
sicher eingestellt werden kann.
- Drehen der Einstellschraube [4] im Uhrzeigersinn ergibt kleineren Schwenkwinkel.
- Drehen der Einstellschraube [4] gegen Uhrzeigersinn ergibt größeren Schwenkwinkel.
4. Einstellschraube [4] im Uhrzeigersinn bis Anschlag drehen, dann wieder eine Umdrehung
zurückdrehen.
Damit ist der Endanschlag ZU eingestellt.
5. O-Ring in Verschlussschraube prüfen, falls schadhaft ersetzen.
6. Verschlussschraube [3] eindrehen und anziehen.
Im Anschluss an diese Einstellung kann sofort die Endlage ZU eingestellt werden.
Endanschlag AUF einstellen
Information Der Endanschlag AUF muss in der Regel nicht mehr eingestellt werden.
1. Verschlussschraube [1] entfernen.
2. Armatur mit Handrad in Endlage AUF fahren.
3. Wird die Endlage der Armatur nicht erreicht:
Einstellschraube [2] etwas gegen Uhrzeigersinn drehen bis Endlage AUF der Armatur sicher
eingestellt werden kann.
• Drehen der Einstellschraube [2] im Uhrzeigersinn ergibt kleineren Schwenkwinkel.
• Drehen der Einstellschraube [2] gegen Uhrzeigersinn ergibt größeren Schwenkwinkel.
4. Einstellschraube [2] im Uhrzeigersinn bis Anschlag drehen, dann wieder eine Umdrehung
zurückdrehen.
Damit ist der Endanschlag AUF eingestellt.
O-Ring in Verschlussschraube prüfen, falls schadhaft ersetzen.
5. Verschlussschraube [1] eindrehen und anziehen.
Im Anschluss an diese Einstellung kann sofort die Endlage AUF eingestellt werden.
Seite 18 von 56
Abbildung 3.6: Einstellschrauben

