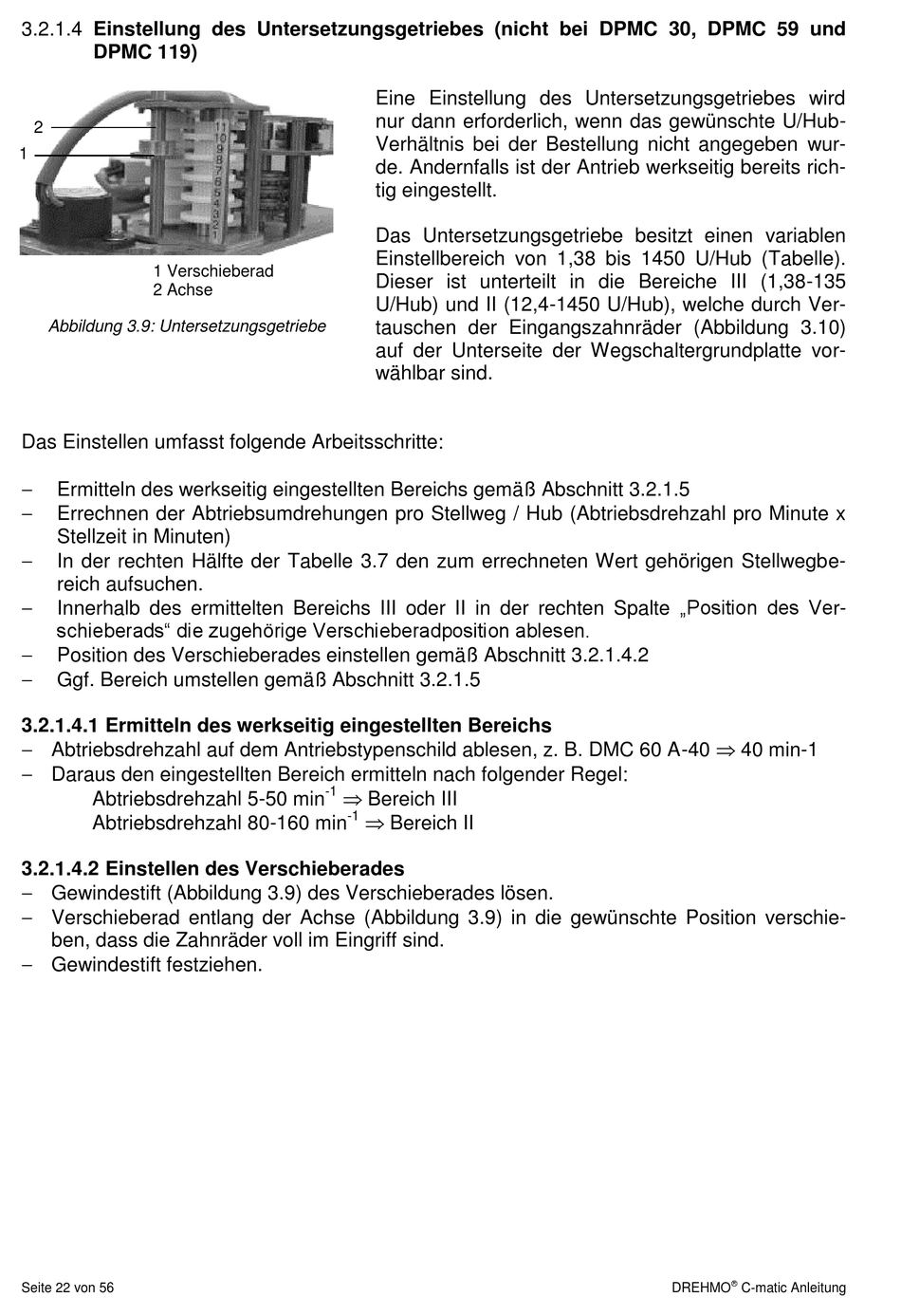

Drehmo C-matic Betriebsanleitung Seite 22

3.2.1.4 Einstellung des Untersetzungsgetriebes (nicht bei DPMC 30, DPMC 59 und
DPMC 119)
2
1
1 Verschieberad
2 Achse
Abbildung 3.9: Untersetzungsgetriebe
Das Einstellen umfasst folgende Arbeitsschritte:

Ermitteln des werkseitig eingestellten Bereichs gemäß Abschnitt 3.2.1.5

Errechnen der Abtriebsumdrehungen pro Stellweg / Hub (Abtriebsdrehzahl pro Minute x
Stellzeit in Minuten)

In der rechten Hälfte der Tabelle 3.7 den zum errechneten Wert gehörigen Stellwegbe-
reich aufsuchen.

Innerhalb des ermittelten Bereichs III oder II in der rechten Spalte „Position des Ver-
schieberads" die zugehörige Verschieberadposition ablesen.

Position des Verschieberades einstellen gemäß Abschnitt 3.2.1.4.2

Ggf. Bereich umstellen gemäß Abschnitt 3.2.1.5
3.2.1.4.1 Ermitteln des werkseitig eingestellten Bereichs
 Abtriebsdrehzahl auf dem Antriebstypenschild ablesen, z. B. DMC 60 A-40  40 min-1
 Daraus den eingestellten Bereich ermitteln nach folgender Regel:
Abtriebsdrehzahl 5-50 min
Abtriebsdrehzahl 80-160 min
3.2.1.4.2 Einstellen des Verschieberades
 Gewindestift (Abbildung 3.9) des Verschieberades lösen.
 Verschieberad entlang der Achse (Abbildung 3.9) in die gewünschte Position verschie-
ben, dass die Zahnräder voll im Eingriff sind.
 Gewindestift festziehen.
Seite 22 von 56
Eine Einstellung des Untersetzungsgetriebes wird
nur dann erforderlich, wenn das gewünschte U/Hub-
Verhältnis bei der Bestellung nicht angegeben wur-
de. Andernfalls ist der Antrieb werkseitig bereits rich-
tig eingestellt.
Das Untersetzungsgetriebe besitzt einen variablen
Einstellbereich von 1,38 bis 1450 U/Hub (Tabelle).
Dieser ist unterteilt in die Bereiche III (1,38-135
U/Hub) und II (12,4-1450 U/Hub), welche durch Ver-
tauschen der Eingangszahnräder (Abbildung 3.10)
auf der Unterseite der Wegschaltergrundplatte vor-
wählbar sind.
 Bereich III
-1
 Bereich II
-1

