3.1.4 Elektrischer Anschluss

Arbeiten an elektrischen Anlagen und Elektro-Installationsarbeiten an Stellan-
trieben dürfen nur von einer Elektrofachkraft oder unterwiesenen Personen un-
ter Anleitung und Aufsicht einer Elektrofachkraft – den elektrotechnischen Re-
geln entsprechend – vorgenommen werden.
Die Verdrahtung erfolgt nach dem mitgelieferten Anschlussplan. Für die Ver-
drahtung einer abgesetzten Steuerung liegt dem Anbausatz ein eigener An-
schlussplan bei. Der Leitungsschutz für die interne Verdrahtung des Antriebs
erfolgt bauseits (siehe Abschnitt 2.4, Leitungsschutz).
Besondere Sorgfalt ist auch auf korrekten PE-Anschluss zu verwenden (siehe Anschluss-
plan). Elektrischer Schutz ist erst nach Verschluss aller Deckel gegeben.
Für die Steuerleitungen der abgesetzten Steuerung sind geschirmte Leitungen vorzusehen.
Die Zugentlastung ist durch geeignete Leitungseinführungen (IP-Schutz und Schirmung be-
achten) zu erreichen.
Neben dem Transformator befindet sich eine Abdeckung (Abbildung 3.7), welche einen Be-
rührungsschutz zu den primärseitigen Sicherungen sowie die Jumper J2 (A, B, C), J3 (D, E)
und J10 herstellt. Ausgelegt sind beide Sicherungen für 1A und 500V. Die Jumper J2 und J3
müssen je nach Versorgungsspannung der Angabe auf dem Transformator entsprechend
gesteckt werden. Mit dem Jumper J10 wird (wie in Tabelle 3.6 angegeben) zwischen 50 und
60 Hz umgeschaltet. Dies ist für die Phasenfolgekorrektur von Bedeutung, die nachfolgend
beschrieben wird.
Sekundärsicherung
Primärsicherungen

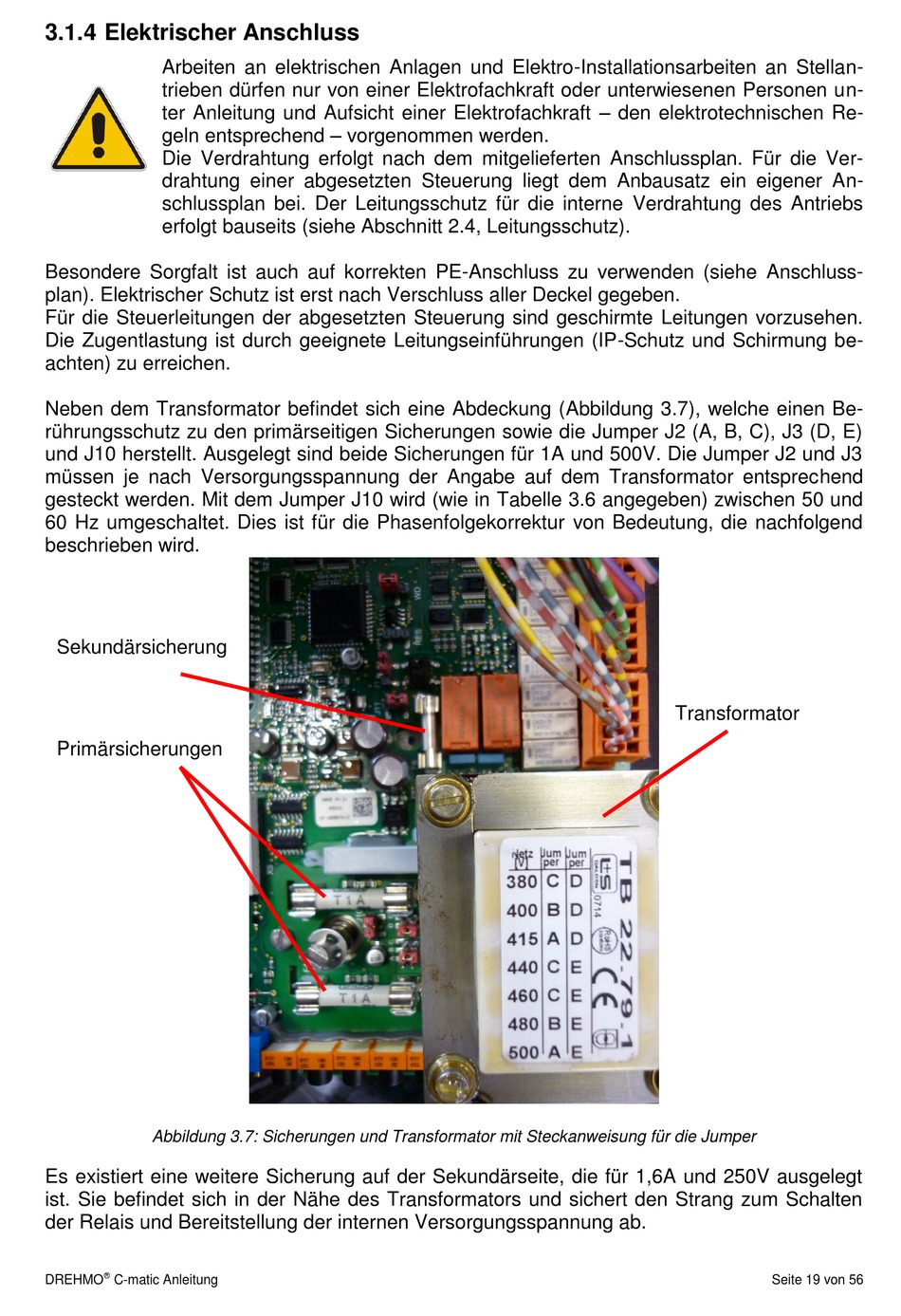

Abbildung 3.7: Sicherungen und Transformator mit Steckanweisung für die Jumper
Es existiert eine weitere Sicherung auf der Sekundärseite, die für 1,6A und 250V ausgelegt
ist. Sie befindet sich in der Nähe des Transformators und sichert den Strang zum Schalten
der Relais und Bereitstellung der internen Versorgungsspannung ab.

