3.13.2 Wegeinstellung über die Ortssteuerstellen-Platine
Die Wegeinstellung funktioniert wie im Abschnitt 3.13.1.1 beschrieben. Die Taster (S3, S4,
S5 siehe Abschnitt 3.3.3.2) befinden sich auf der rechten Seite und der Wahlschalter S1 in
der Ecke unten rechts der Platine DMC-09.
3.14 Einstellung der Abschaltdrehmomente bei der Ausführung
mit Kombisensor (EM6)
Über die dem Kombisensor zugeordneten Potentiometer R9 und R10 werden die Abschalt-
drehmomente in % des max. Antriebsmomentes eingestellt (siehe Tabelle die in der Nähe
dieser Anordnung aufgeklebt ist).
4 Betrieb
Der Antrieb kann aus den Ebenen FERN, FERN-BUS, Lokal und Lokal über abgesetzte
Ortssteuerstelle verfahren werden. Die Stellbefehle sind AUF und ZU. Mit der Funktion STOP
wird der Antrieb gestoppt. AUTOMATIK-Mode ermöglicht das Fahren des Antriebes über ein
10
Sollwertsignal
.
Am Antrieb sind die Wahlschalter für (LEARN) ORT-0-FERN und AUF-STOP-ZU für Lokal-
Betätigung vorhanden.
Der Antrieb kann durch die Bedienung von FERN und BUS eigenständig anfahren.
4.1 Betriebstemperatur
Verbrennungsgefahr!
Je nach Aufstellungsort und Betriebsart sowie Umgebungsbedingungen kön-
nen Oberflächentemperaturen am Antrieb von mehr als 70 °C entstehen.
10
Nur mit elektrischer Steuerung MC005 möglich.
DREHMO
C-matic Anleitung

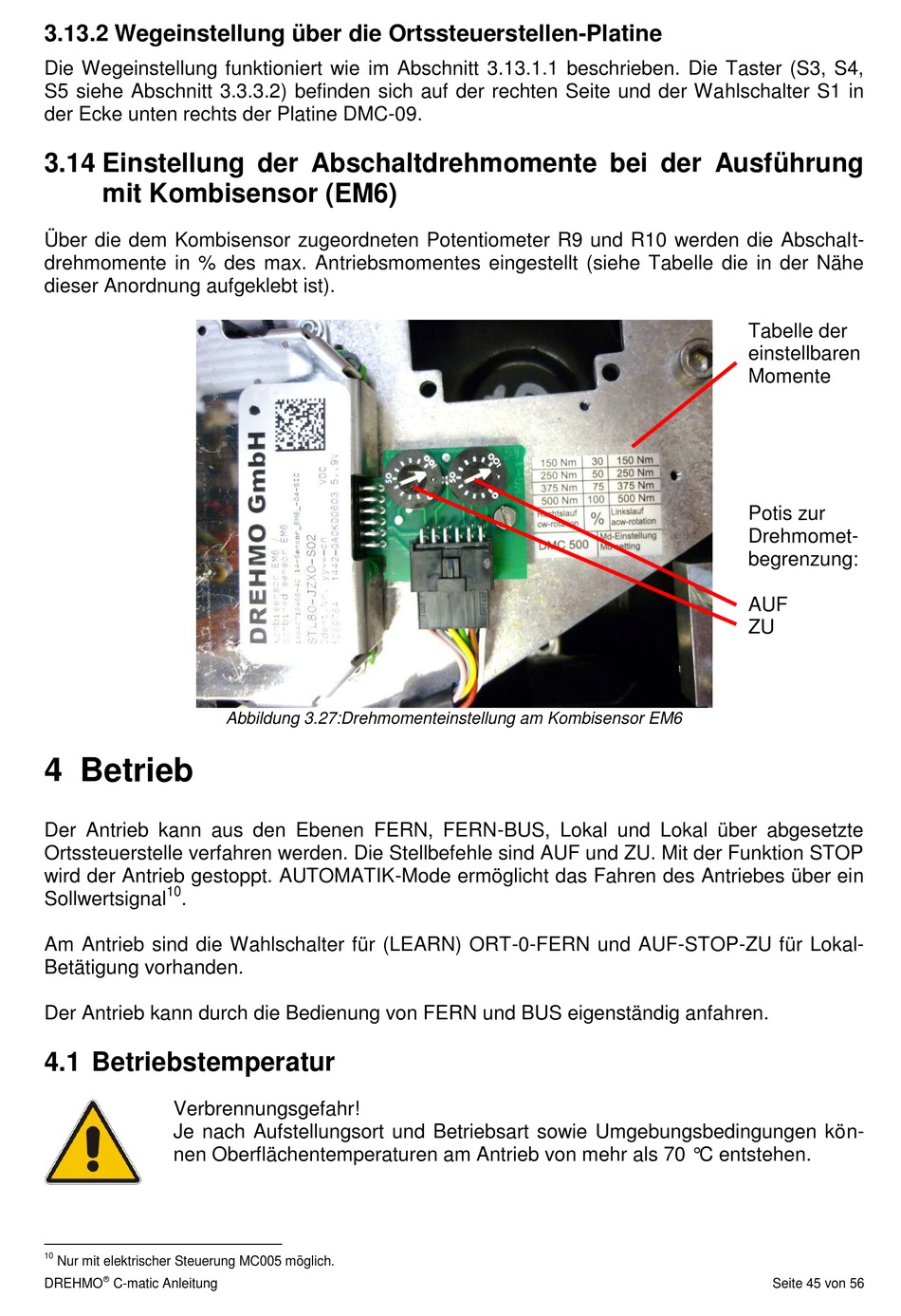

Abbildung 3.27:Drehmomenteinstellung am Kombisensor EM6
Tabelle der
einstellbaren
Momente
Potis zur
Drehmomet-
begrenzung:
AUF
ZU
Seite 45 von 56
