3.3.2 Ansicht Steuerung C-matic mit Kombisensor EM6

(Der Kombisensor dient zur Erfassung der Weg- und Drehmoment-Daten)
Drehmoment-
Einstellpotentiometer
(EM6.001)

DREHMO C-matic Anleitung

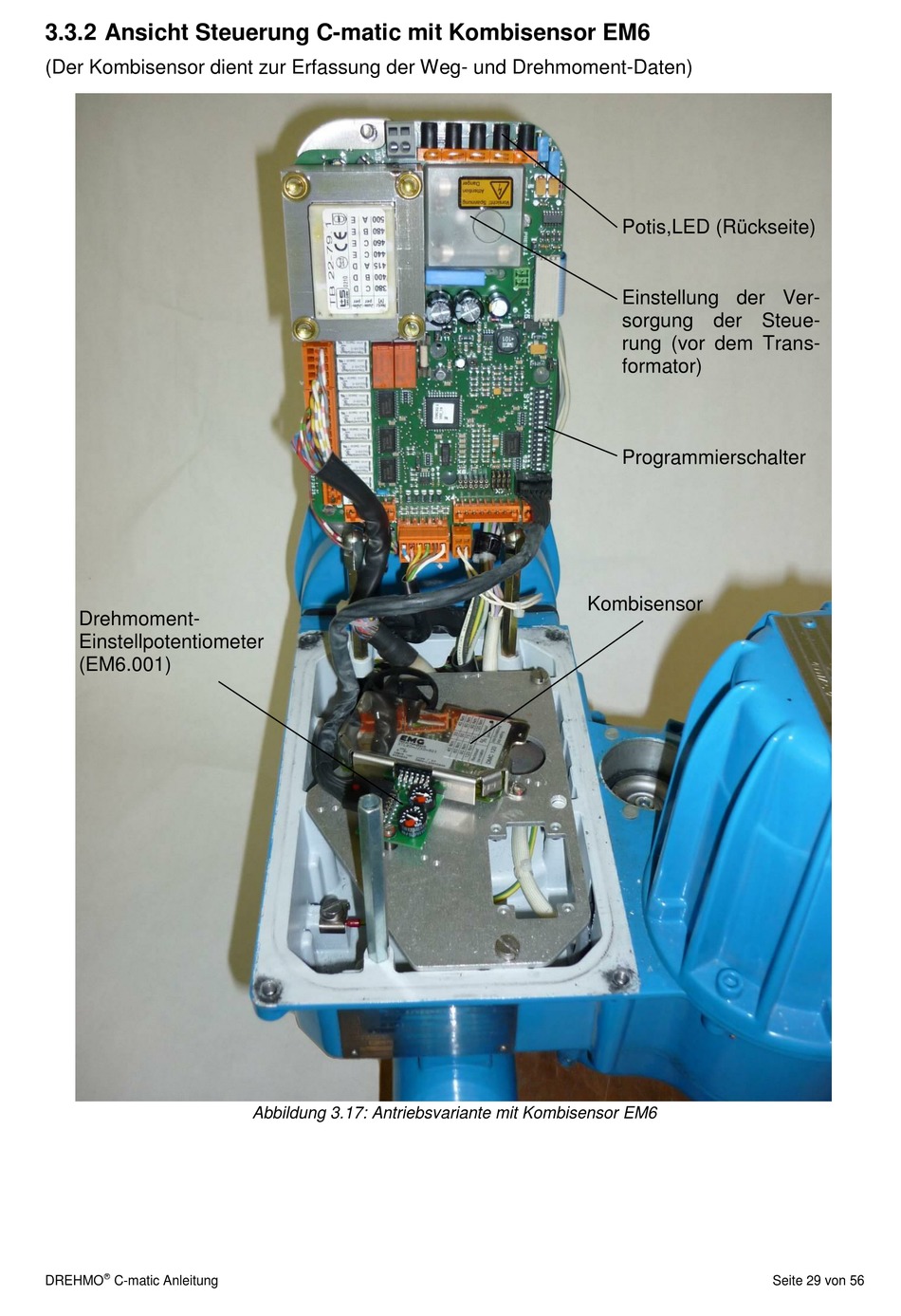

Abbildung 3.17: Antriebsvariante mit Kombisensor EM6
Potis,LED (Rückseite)
Einstellung der Ver-
sorgung der Steue-
rung (vor dem Trans-
formator)
Programmierschalter
Kombisensor
