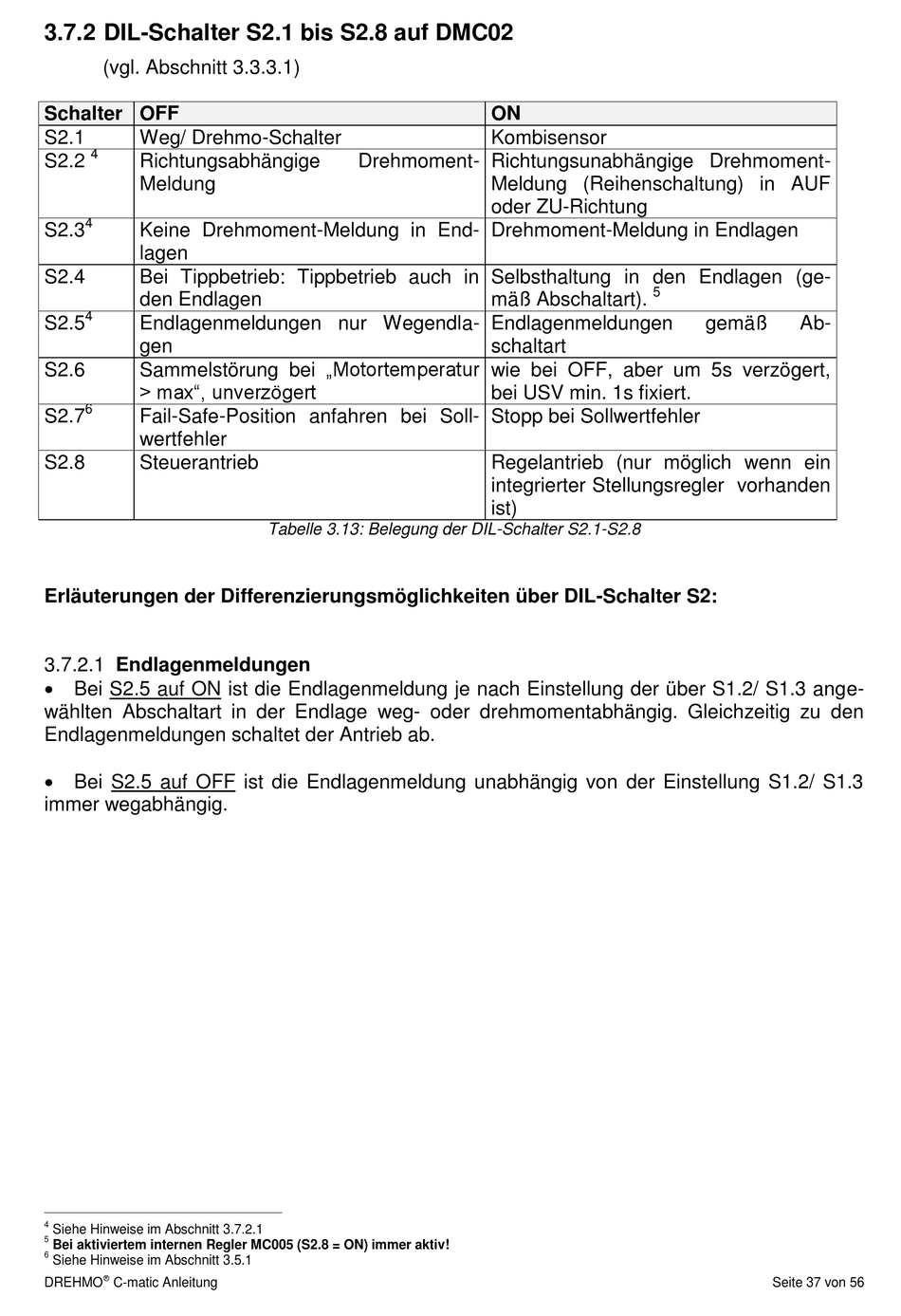

3.7.2 DIL-Schalter S2.1 bis S2.8 auf DMC02

(vgl. Abschnitt 3.3.3.1)
Schalter OFF
S2.1 Weg/ Drehmo-Schalter
4
S2.2 Richtungsabhängige
Meldung
4
S2.3 Keine Drehmoment-Meldung in End-
lagen
S2.4 Bei Tippbetrieb: Tippbetrieb auch in
den Endlagen
4
S2.5 Endlagenmeldungen nur Wegendla-
gen
Sammelstörung bei „Motortemperatur
S2.6
> max", unverzögert
6
S2.7 Fail-Safe-Position anfahren bei Soll-
wertfehler
S2.8 Steuerantrieb
Erläuterungen der Differenzierungsmöglichkeiten über DIL-Schalter S2:
3.7.2.1 Endlagenmeldungen
 Bei S2.5 auf ON ist die Endlagenmeldung je nach Einstellung der über S1.2/ S1.3 ange-
wählten Abschaltart in der Endlage weg- oder drehmomentabhängig. Gleichzeitig zu den
Endlagenmeldungen schaltet der Antrieb ab.
 Bei S2.5 auf OFF ist die Endlagenmeldung unabhängig von der Einstellung S1.2/ S1.3
immer wegabhängig.
4
Siehe Hinweise im Abschnitt 3.7.2.1
5
Bei aktiviertem internen Regler MC005 (S2.8 = ON) immer aktiv!
6
Siehe Hinweise im Abschnitt 3.5.1

DREHMO C-matic Anleitung
Drehmoment-
Tabelle 3.13: Belegung der DIL-Schalter S2.1-S2.8
ON
Kombisensor
Richtungsunabhängige Drehmoment-
Meldung (Reihenschaltung) in AUF
oder ZU-Richtung
Drehmoment-Meldung in Endlagen
Selbsthaltung in den Endlagen (ge-
5
mäß Abschaltart).
Endlagenmeldungen
schaltart
wie bei OFF, aber um 5s verzögert,
bei USV min. 1s fixiert.
Stopp bei Sollwertfehler
Regelantrieb (nur möglich wenn ein
integrierter Stellungsregler vorhanden
ist)
gemäß Ab-
