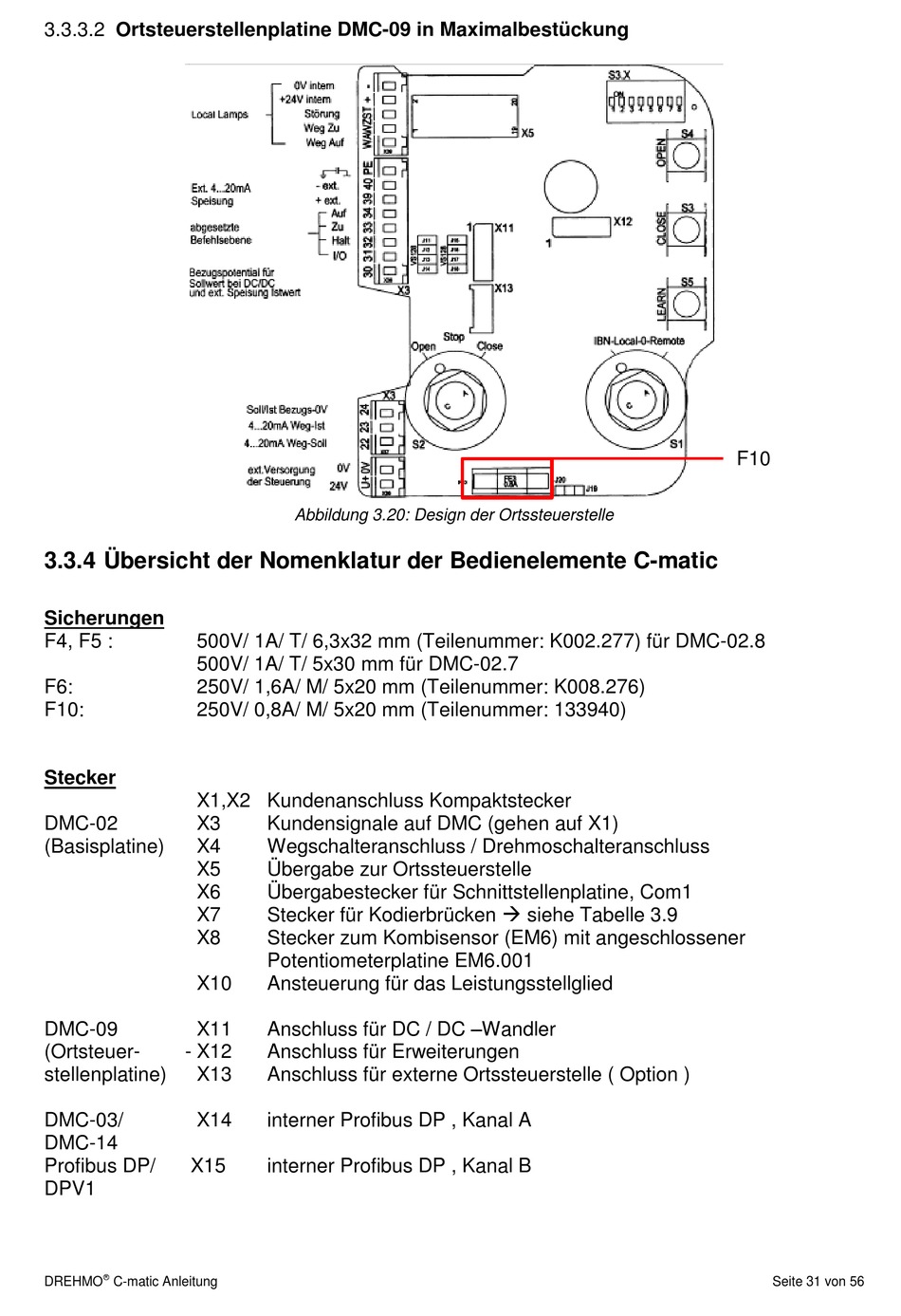

3.3.3.2 Ortsteuerstellenplatine DMC-09 in Maximalbestückung
3.3.4 Übersicht der Nomenklatur der Bedienelemente C-matic
Sicherungen
F4, F5 :
500V/ 1A/ T/ 6,3x32 mm (Teilenummer: K002.277) für DMC-02.8
500V/ 1A/ T/ 5x30 mm für DMC-02.7
F6:
250V/ 1,6A/ M/ 5x20 mm (Teilenummer: K008.276)
F10:
250V/ 0,8A/ M/ 5x20 mm (Teilenummer: 133940)
Stecker
X1,X2 Kundenanschluss Kompaktstecker
DMC-02
X3
(Basisplatine)
X4
X5
X6
X7
X8
X10
DMC-09
X11
(Ortsteuer-
- X12
stellenplatine)
X13
DMC-03/
X14
DMC-14
Profibus DP/
X15
DPV1
DREHMO
C-matic Anleitung
Abbildung 3.20: Design der Ortssteuerstelle
Kundensignale auf DMC (gehen auf X1)
Wegschalteranschluss / Drehmoschalteranschluss
Übergabe zur Ortssteuerstelle
Übergabestecker für Schnittstellenplatine, Com1
Stecker für Kodierbrücken  siehe Tabelle 3.9
Stecker zum Kombisensor (EM6) mit angeschlossener
Potentiometerplatine EM6.001
Ansteuerung für das Leistungsstellglied
Anschluss für DC / DC –Wandler
Anschluss für Erweiterungen
Anschluss für externe Ortssteuerstelle ( Option )
interner Profibus DP , Kanal A
interner Profibus DP , Kanal B
F10
Seite 31 von 56
