[1] Kupplung
[2] Armaturenwelle
[3] Gewindestift
[4] Schraube
Typ, Baugröße-Anschlussflansch
DP...(R)150/299-F05/07
DP...(R)150/299-F10
DP...(R)300/450-F10
DP...(R)300/450-F12
DP...(R)600/900-F12
DP...(R)600/900-F14
DP...(R)1200/1800-F14
DP...(R)1200/1800-F16
DP....30/59/119
DP...319/799
DP...1599

DREHMO C-matic Anleitung

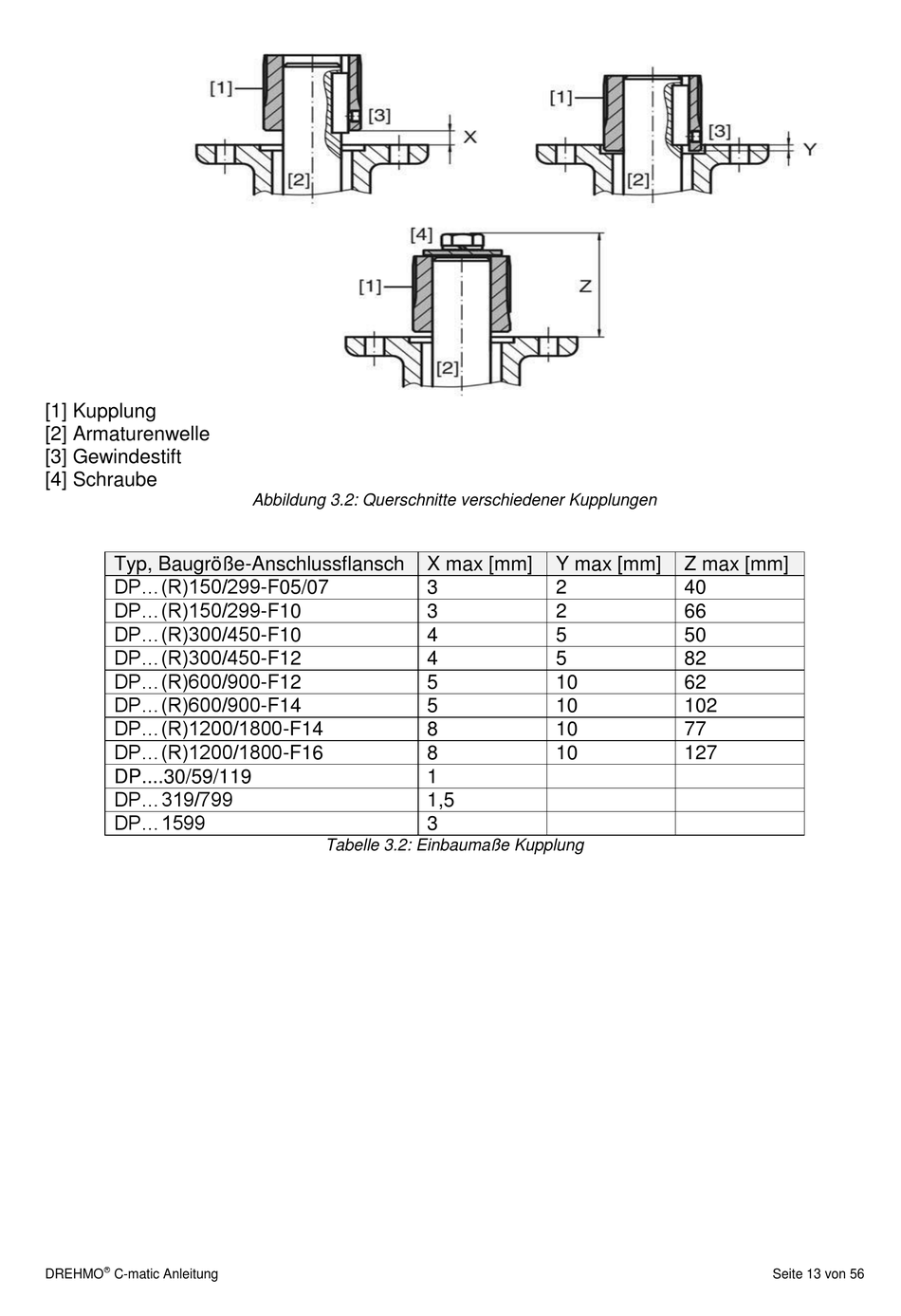

Abbildung 3.2: Querschnitte verschiedener Kupplungen
Tabelle 3.2: Einbaumaße Kupplung
X max [mm] Y max [mm]
3 2
3 2
4 5
4 5
5 10
5 10
8 10
8 10
1
1,5
3
Z max [mm]
40
66
50
82
62
102
77
127
