DREHMO
C-matic

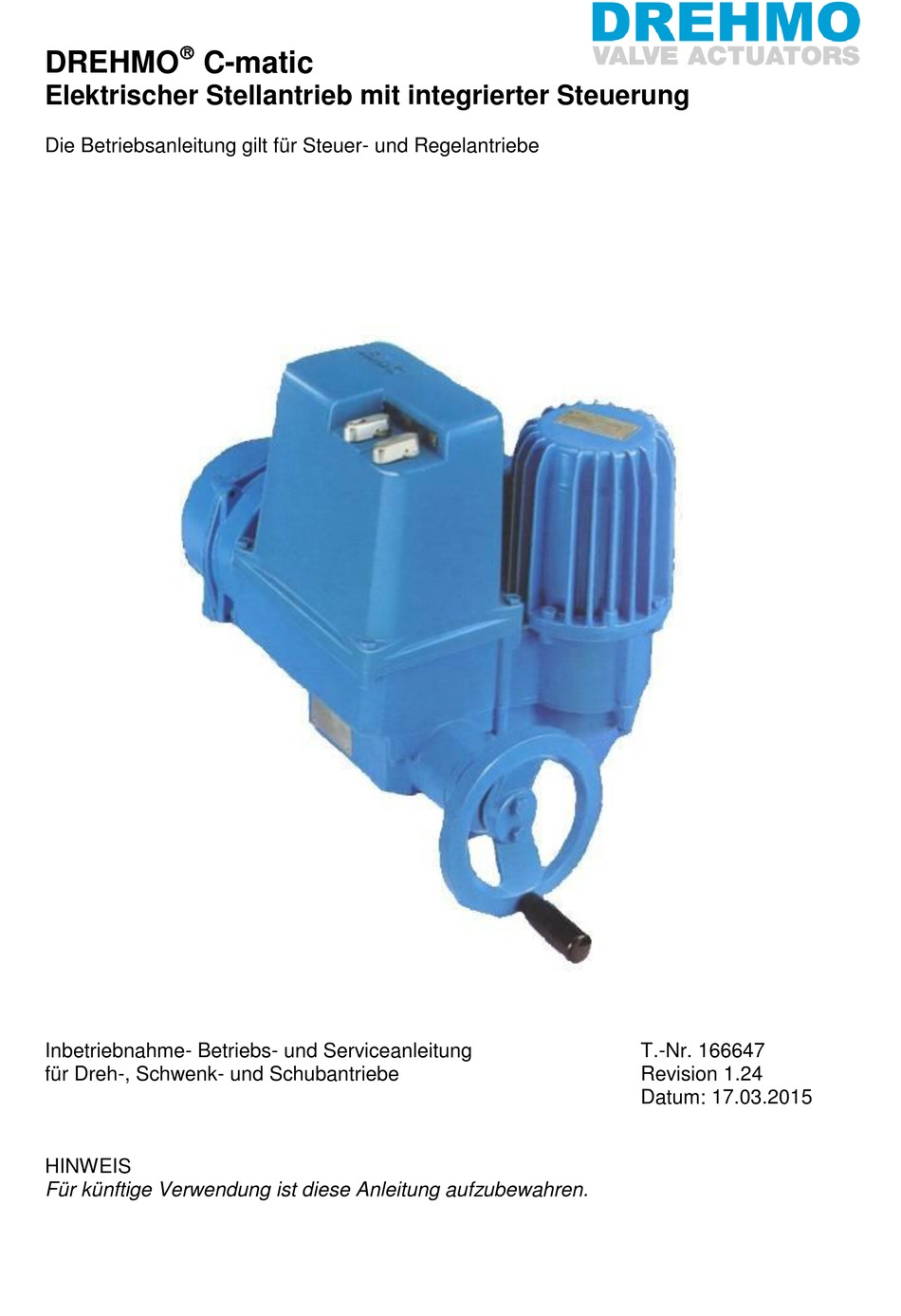

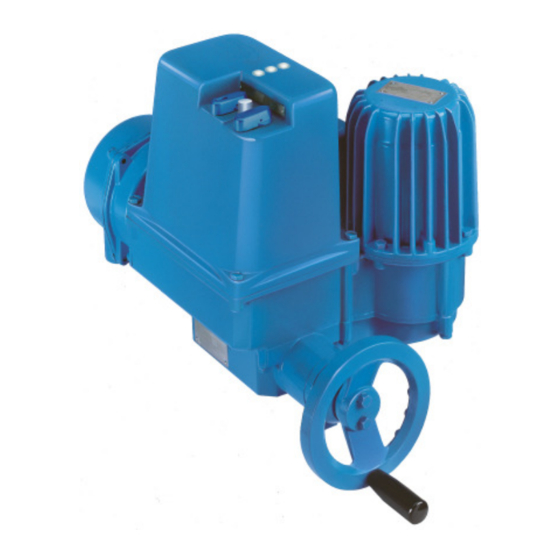

Elektrischer Stellantrieb mit integrierter Steuerung
Die Betriebsanleitung gilt für Steuer- und Regelantriebe
Inbetriebnahme- Betriebs- und Serviceanleitung
für Dreh-, Schwenk- und Schubantriebe
HINWEIS
Für künftige Verwendung ist diese Anleitung aufzubewahren.
T.-Nr. 166647
Revision 1.24
Datum: 17.03.2015
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Drehmo C-matic
Inhaltszusammenfassung für Drehmo C-matic
- Seite 1 DREHMO C-matic Elektrischer Stellantrieb mit integrierter Steuerung Die Betriebsanleitung gilt für Steuer- und Regelantriebe Inbetriebnahme- Betriebs- und Serviceanleitung T.-Nr. 166647 für Dreh-, Schwenk- und Schubantriebe Revision 1.24 Datum: 17.03.2015 HINWEIS Für künftige Verwendung ist diese Anleitung aufzubewahren.
- Seite 2 Allgemeine Hinweise Diese Inbetriebnahme-, Betriebs- und Serviceanleitung gilt für elektrische Stellantriebe der Baureihe C-matic (Drehantriebe, Schwenk- und Schubantriebe). Der Produktname ist DREHMO C-matic (DMC). Diese Anleitung ist vor der Inbetriebnahme zu lesen. Die Nichtbeachtung kann zu Per- sonen- oder Sachschäden führen.
-
Seite 3: Inhaltsverzeichnis
3.2.5 Elektronische Stellungsanzeige ........................26 ..........................28 NTEGRIERTE ELEKTRISCHE TEUERUNG 3.3.1 Ansicht Steuerung C-matic mit konventionellen Weg- und Drehmo-Schaltern ..........28 3.3.2 Ansicht Steuerung C-matic mit Kombisensor EM6 ..................29 3.3.3 Anordnung der LED, Einstellpotentiometer und Taster................... 30 3.3.4 Übersicht der Nomenklatur der Bedienelemente C-matic ................31 3.3.5... - Seite 4 Instandsetzungsarbeiten der Gruppe B ......................49 ................................. 49 RSATZTEILE ................................50 NTSORGUNG ........................50 TÖRUNGSERMITTLUNG UND BESEITIGUNG KONFORMITÄT ..............................51 ......................51 ONFORMITÄTSERKLÄRUNG FÜR TANDARDGERÄTE EX-Z 22....................52 ONFORMITÄTSERKLÄRUNG FÜR ERÄTE FÜR Seite 4 von 56 DREHMO C-matic Anleitung...
-
Seite 5: Sicherheitshinweise
Diese Anleitung enthält Hinweise, die unbedingt zu beachten sind. Die sichere Funktion der Antriebe ist sonst nicht gewährleistet. 2 Technische Daten Die technischen Daten der Antriebsbaureihe werden auf Wunsch als Druckschrift zur Verfü- gung gestellt (siehe auch DREHMO -Homepage). Einen ersten Überblick verschafft die Druckschrift „DREHMO C-matic“ unter: http://www.drehmo.com/de/downloads/broschueren.html. -
Seite 6: Technische Werte
500- 1200 0,08- 0,34 S4 max. 10 %ED 40 DPMC 1800 7- 77 1000- 1800 0,08- 0,34 S2-15 min DPMCR 1800 7- 77 1000- 1800 900 0,08- 0,34 S4 max. 10 %ED 40 Seite 6 von 56 DREHMO C-matic Anleitung... -
Seite 7: Betriebsart
Schaltspiele mit einer Einschaltdauer von 3600/1200*20 % = 0,6 s und Pausendauer von 3600/1200*80 % = 2,4 s getätigt werden können. Eine Überschreitung der Herstellerangaben reduziert die Antriebslebensdauer und kann zu gefährlicher Erwärmung des Antriebes führen. DREHMO C-matic Anleitung Seite 7 von 56... -
Seite 8: Berührungsschutz Und Wasserschutz
Diese Schutzarten werden bei bestimmten Ausführungen nicht erreicht, bitte daher die An- gaben auf dem Typenschild beachten. Die jeweilige Schutzart kann nur erreicht werden, wenn entsprechende Ka- belverschraubungen verwendet werden. Nicht genutzte Leitungseinfüh- rungsöffnungen sind mit geeigneten Verschlussstopfen zu verschließen. Seite 8 von 56 DREHMO C-matic Anleitung... -
Seite 9: Auslegungswerte
Luftfeuchte 80% / 31°C Weitere technische Daten auf Anfrage. In Verbindung mit einer Feldbusschnittstelle können sich Einschränkungen bei den Leitungsquerschnitten und den Kontaktbelastbarkeiten ergeben. Genauere Angaben der Bedienungsanleitung der entsprechenden Feldbusschnittstelle sind zu beachten. DREHMO C-matic Anleitung Seite 9 von 56... -
Seite 10: Kennzeichnung
Bei der Betätigung des Handrades wirkt die Überwachung des Drehmomentes nicht. Es ist daher möglich, höhere als das maximal einzustellende Drehmo- ment am Abtrieb zu erzeugen – Beschädigungen an der Armatur (z. B. Spindel, Gehäuse) oder am Stellantrieb können nicht ausgeschlossen werden. -
Seite 11: Transport Und Lagerung
Gegen Bodenfeuchtigkeit schützen (Lagerung auf Palette, Regal oder ähnlichem) Blanke Metallflächen mit geeignetem Korrosionsschutzmittel versehen Nach dem ersten dauerhaften Zuschalten der Betriebsspannung an den Antrieb ist der Silica-Gel-Beutel aus dem Antrieb zu entfernen. DREHMO C-matic Anleitung Seite 11 von 56... -
Seite 12: Inbetriebnahme
3.1.1.1 Ausbau und Einbau der Gewindebuchse (Abtrieb „A“) Bei Anschlussform „A“ ist zu beachten, dass in die ungebohrte Gewindebuchse (Ausliefe- rungszustand, wenn nicht anders bestellt) vor dem Aufbau des DREHMO -Antriebes auf die Armatur die Gewindebohrung entsprechend der Spindel eingebracht werden muss. - Seite 13 [4] Schraube Abbildung 3.2: Querschnitte verschiedener Kupplungen Typ, Baugröße-Anschlussflansch X max [mm] Y max [mm] Z max [mm] DP…(R)150/299-F05/07 DP…(R)150/299-F10 DP…(R)300/450-F10 DP…(R)300/450-F12 DP…(R)600/900-F12 DP…(R)600/900-F14 DP…(R)1200/1800-F14 DP…(R)1200/1800-F16 DP..30/59/119 DP…319/799 DP…1599 Tabelle 3.2: Einbaumaße Kupplung DREHMO C-matic Anleitung Seite 13 von 56...
-
Seite 14: Zusätzliche Einstellungen Bei Schwenkantrieben (Typ Dpmc)
Winkelschritten versetzt in den Antrieb eingeschoben werden. Indirekter Aufbau Für indirekten Aufbau können die DREHMO -Antriebe mit Fuß und Hebel bzw. Fuß und Wel- le geliefert werden. Die Verbindung des Antriebes mit der Armatur ist kundenseitig (z. B. über Gestänge) vorzunehmen. - Seite 15 Steckbuchse auf Armaturenwelle schieben und ggf. sichern. Anschlussflansche an den Dichtflächen vor dem Anbau mit einem Dichtmittel (z. B. Curil K2) dünn bestreichen. Antrieb entsprechend der machbaren Winkelschritte ausrichten und vor- sichtig auf die Steckbuchse schieben. DREHMO C-matic Anleitung Seite 15 von 56...
-
Seite 16: Einstellen Der Mechanischen
Information: Auf Zentrierung (wenn vorhanden) und volle Anlage der Flansche achten. 7. Wenn Flanschbohrungen mit Gewinden nicht übereinstimmen: 7.1 Handrad etwas drehen bis Bohrungen fluchten. 7.2 Evtl. Antrieb um einen Zahn auf der Kupplung versetzen. Seite 16 von 56 DREHMO C-matic Anleitung... - Seite 17 [2] Einstellschraube Endanschlag AUF [3] Verschlussschraube Endanschlag ZU [4] Einstellschraube Endanschlag ZU Abbildung 3.5: Endanschlag DP…(R) 150/299 DP…(R) 300/450 DP…(R) 600/900 DP…(R) 1200/1800 Maße / Baugröße T (bei 90°) min. Tabelle 3.5: Stellungen der Anschlagschrauben DREHMO C-matic Anleitung Seite 17 von 56...
- Seite 18 Damit ist der Endanschlag AUF eingestellt. O-Ring in Verschlussschraube prüfen, falls schadhaft ersetzen. 5. Verschlussschraube [1] eindrehen und anziehen. Im Anschluss an diese Einstellung kann sofort die Endlage AUF eingestellt werden. Seite 18 von 56 DREHMO C-matic Anleitung...
-
Seite 19: Elektrischer Anschluss
Es existiert eine weitere Sicherung auf der Sekundärseite, die für 1,6A und 250V ausgelegt ist. Sie befindet sich in der Nähe des Transformators und sichert den Strang zum Schalten der Relais und Bereitstellung der internen Versorgungsspannung ab. DREHMO C-matic Anleitung Seite 19 von 56... -
Seite 20: Phasenfolgekorrektur
Nach dem Einstellen der Wegschalter muss die einwandfreie Funktion bei Mo- torbetrieb überprüft werden. Bei wegabhängiger Abschaltung ist der Nachlauf des Antriebes mit der Armatur zu berück- sichtigen. Der Antrieb ist daher kurz vor Erreichen der Endstellung wegabhängig abzuschal- ten. Seite 20 von 56 DREHMO C-matic Anleitung... -
Seite 21: Konventioneller Wegschaltereinsatz Dmc(R)30
Zwei voneinander unabhängig einstellbare Wegschalter WR1 und WL2 signalisieren durch Änderung ihres Schaltzustandes das Erreichen der jeweils zugeordneten mechanischen Endstellung an die C-matic Steuerbaugruppe. Der Wegschalter WR1 ist der Drehrichtung rechts, der Wegschalter WL2 ist der Drehrichtung links fest zugeordnet. Drehrichtung rechts: Abtriebsbewegung im Uhrzeigersinn bei Draufsicht auf das Motortypenschild. - Seite 22 3.2.1.4.2 Einstellen des Verschieberades Gewindestift (Abbildung 3.9) des Verschieberades lösen. Verschieberad entlang der Achse (Abbildung 3.9) in die gewünschte Position verschie- ben, dass die Zahnräder voll im Eingriff sind. Gewindestift festziehen. Seite 22 von 56 DREHMO C-matic Anleitung...
-
Seite 23: Bereichseinstellung - Stellwegbereiche
90,2 Bereich II 1450 12,4 22,4 22,5 40,8 40,9 74,2 74,3 1450 *Position des Verschieberades 1-3 sind nicht vorgesehen. Vorzugsweise sind die dick umrandeten Stellwegbereiche einzustellen. Tabelle 3.7: Einstellungsmöglichkeiten für das Untersetzungsgetriebe DREHMO C-matic Anleitung Seite 23 von 56... -
Seite 24: Konventioneller Wegschaltereinsatz Dpmc30
In der Schaltstellung LINKS durch geringfügiges Lösen der Rändelmutter die Federvor- spannung soweit lösen, dass sich die Nockenscheiben gerade noch von Hand drehen lassen. Nockenscheiben bis zur Schalterbetätigung verdrehen. Rändelmutter wieder handfest anziehen Seite 24 von 56 DREHMO C-matic Anleitung... -
Seite 25: Mechanische Stellungsanzeige
Pfeilmarken markierten Scheiben, so dass bei Mechanische Erreichen einer Endlage dieses in Übereinstimmung mit der Markierung Stellungsanzeige des Wegschalterdeckels ist. 3.2.4 Drehmomenteinstellung Eine Einstellung oberhalb des maximal angegebenen Drehmo- ments ist nicht zulässig. Drehmoment nicht bei laufendem Antrieb einstellen. Abbildung 3.13: Mechani- sche Drehmomenterfas- sung Die beiden Drehmomentschalter DR1 (Drehmoment Rechtslauf) und DL2 (Drehmoment Linkslauf) werden jeweils von einer Nockenscheibe betätigt, deren Drehwinkel über eine Ska-... -
Seite 26: Elektronische Stellungsanzeige
Schraube 1 festziehen 3.2.5 Elektronische Stellungsanzeige Antriebe der Gerätefamilie C-matic können mit einer LCD Anzeigeneinheit ausgerüstet sein. Die Anzeige stellt die aktuelle Antriebsstellung in prozentualer Skalierung zwischen Endlage Zu (0%) und Endlage Auf (100%) dar. Der angezeigte Stellungswert wird aus dem intern ge- nerierten 4 bis 20mA Istwert Signal abgeleitet. -
Seite 27: Wichtige Zusatzinformation
Stromschleife verfügbar ist. Falls das 4…20mA Rückmeldesignal nicht verwendet wird, so muss in je- dem Fall eine Kurzschlussbrücke zwischen den zugehörigen Anschluss- klemmen des Steuersteckers im Kompaktstecker verdrahtet werden – sie- he antriebsspezifischer Anschlussplan. DREHMO C-matic Anleitung Seite 27 von 56... -
Seite 28: Integrierte Elektrische Steuerung
3.3 Integrierte elektrische Steuerung 3.3.1 Ansicht Steuerung C-matic mit konventionellen Weg- und Drehmo- Schaltern Potis,LED (Rückseite) Einstellung der Ver- sorgung der Steue- rung (vor dem Trans- formator) Programmierschalter Wegschaltereinsatz Potentiometer für Wegerfassung Abbildung 3.16: Antriebsvariante mit Wegschaltereinsatz und integrierter Profibusschnittstelle ... -
Seite 29: Ansicht Steuerung C-Matic Mit Kombisensor Em6
3.3.2 Ansicht Steuerung C-matic mit Kombisensor EM6 (Der Kombisensor dient zur Erfassung der Weg- und Drehmoment-Daten) Potis,LED (Rückseite) Einstellung der Ver- sorgung der Steue- rung (vor dem Trans- formator) Programmierschalter Kombisensor Drehmoment- Einstellpotentiometer (EM6.001) Abbildung 3.17: Antriebsvariante mit Kombisensor EM6 ... -
Seite 30: Anordnung Der Led, Einstellpotentiometer Und Taster
Wahl anderer Sicherungen F4 und F5. Zusätzlich befindet sich der Stecker der seriellen Schnittstelle ab der Version DMC-02.8 auf der Oberseite der Platine. 3.3.3.1 Basisplatine DMC-02 in Maximalbestückung Abbildung 3.18: Platinendesign bis zur DMC-02.7 Abbildung 3.19: Platinendesign ab der DMC-02.8 Seite 30 von 56 DREHMO C-matic Anleitung... -
Seite 31: Ortsteuerstellenplatine Dmc-09 In Maximalbestückung
3.3.3.2 Ortsteuerstellenplatine DMC-09 in Maximalbestückung Abbildung 3.20: Design der Ortssteuerstelle 3.3.4 Übersicht der Nomenklatur der Bedienelemente C-matic Sicherungen F4, F5 : 500V/ 1A/ T/ 6,3x32 mm (Teilenummer: K002.277) für DMC-02.8 500V/ 1A/ T/ 5x30 mm für DMC-02.7 250V/ 1,6A/ M/ 5x20 mm (Teilenummer: K008.276) - Seite 32 über anstehende Arbeiten am Antrieb zu informieren damit nicht fälschlicherweise ein Defekt bzw. Ausfall des Antriebs angenommen und von „FERN“ eine Notschutzfahrt ausgelöst wird, während Arbeiten am Antrieb durchgeführt werden. Seite 32 von 56 DREHMO C-matic Anleitung...
- Seite 33 Local Lamp für Endlage ZU Local Lamp für Endlage AUF DMC-03 Spannung OK Keine Bild- (Profibus DP) keine Kommunikation vorhanden Darstellung DMC-14 H14/H24 Physikalischer Status Profibus Keine Bild- (Profibus DPV1) H15/H25 Protokoll Status Profibus Darstellung Diagnose DREHMO C-matic Anleitung Seite 33 von 56...
-
Seite 34: Meldeplan Und Diagnoseplan (Auszug)
„1“ Meldeleuchte EIN „B“ Meldeleuchte blinkt Tabelle 3.11: Bedeutung der LED H1-H4 3.3.6 Elektronischer Stellungsgeber (Option) mit Sensorik auf Schalterba- Der elektronische Stellungsgeber erzeugt aus der Antriebsposition ein kontinuierliches Signal von 4-20mA. Seite 34 von 56 DREHMO C-matic Anleitung... -
Seite 35: Einstellung Bei Erfassung Mittels Schaltern
Um ein Fahren in die Endlagen in jedem Fall zu garantieren, interpretiert der Antrieb die Sollwertvorgaben von etwa 0...4% und 96...100% als Befehl, in die jeweilige Endlage zu ver- fahren. Ein Regeln innerhalb dieser Bereiche ist deshalb nicht möglich! DREHMO C-matic Anleitung Seite 35 von 56... -
Seite 36: Fail-Safe-Position
Meldung „Wahlschalter-Stellung ORT“ Meldung „Wahlschalter-Stellung ORT S1.6 oder Stellung 0“ Meldung „Fährt AUF/Fährt ZU“, blin- Meldung „Fährt AUF/ Fährt ZU“., sta- S1.7 kend tisch S1.8 Sammelstörung mit MD-Störung Sammelstörung ohne MD-Störung Tabelle 3.12: Belegung der DIL-Schalter S1.1-S1.8 Seite 36 von 56 DREHMO C-matic Anleitung... -
Seite 37: Dil-Schalter S2.1 Bis S2.8 Auf Dmc02
Bei S2.5 auf OFF ist die Endlagenmeldung unabhängig von der Einstellung S1.2/ S1.3 immer wegabhängig. Siehe Hinweise im Abschnitt 3.7.2.1 Bei aktiviertem internen Regler MC005 (S2.8 = ON) immer aktiv! Siehe Hinweise im Abschnitt 3.5.1 DREHMO C-matic Anleitung Seite 37 von 56... -
Seite 38: Dil-Schalter S3.1 Bis S3.8
Zwischenstellungsmeldung (Version 004) Meldung Motortemperatur zu heiß (zusätzlich zur Störungsmeldung) S3.8 Rechtsschließende Armatur Linksschließende Armatur Tabelle 3.14: Belegung der DIL-Schalter S3.1-S3.8 150ms bis FW-Version 02.06 Nur in Verbindung mit dem Kombisensor EM6 Seite 38 von 56 DREHMO C-matic Anleitung... -
Seite 39: Dil-Schalter S4.1 Bis S4.8 (Profibus Dp, Auf Platine Dmc-03)
R6 Taktbereich Linksanschlag 0 % Weg (Zu –Stellung) Rechtsanschlag 100 % Weg (Auf-Stellung) R7 T-ON Linksanschlag 0,5 Sekunden, Rechtsanschlag 30 Sekunden R8 T-Off Linksanschlag 0,5 Sekunden, Rechtsanschlag 30 Sekunden Taktbeginn Anzeige Puls-Pausenverhältnis Siehe Hinweise im Abschnitt 3.5.1 DREHMO C-matic Anleitung Seite 39 von 56... -
Seite 40: Zwischenstellungen Bei Der Ausführung Mc004
Die Verdrahtung erfolgt nach Anschlussplan. Für weitere Details wird auf die gesonderte Do- kumentation verwiesen, die dem Antrieb beiliegt. 3.11.1 PROFIBUS DP Für die Slave -Einbindung wird eine sogenannte Geräte-Stammdaten-Datei (GSD-Datei) be- nötigt. Diese kann unter http://www.drehmo.com abgerufen werden. Seite 40 von 56 DREHMO... -
Seite 41: Bedienelemente Auf Der Ortssteuerstelle Am Deckel
Abbildung 3.23: Ortssteuerstelle mit Steuerhebel und Tastern 3.13 Weg-Einstellung über Learn-Funktion bei der Ausführung mit Kombisensor (EM6) Die Wegabschaltpunkte können sowohl auf der Steuerung direkt als auch über die Orts- steuerstelle eingestellt werden. DREHMO C-matic Anleitung Seite 41 von 56... -
Seite 42: Weg-Einstellung Mit Der Ortssteuerstelle
Stellung (AUF oder ZU) gespeichert. Die entsprechende „Local Lamp“ hört auf zu blinken und leuchtet dauerhaft. Beim Verlassen der Endlage blinkt sie wieder. Für die andere End- stellung gilt sinngemäß die gleiche Vorgehensweise. Seite 42 von 56 DREHMO C-matic Anleitung... -
Seite 43: Überprüfen Der Wegendlagen Im Inbetriebnahmemodus
Stellung (AUF oder ZU) die Endstellung abgespeichert werden. Nach der Einstellung sind die Endlagen zu überprüfen und gegebenenfalls zu korrigieren. Dazu den kompletten Armaturenstellweg durchfahren. Bei Schwenkantrieben ist darauf zu achten, dass die Endanschläge motorisch nicht angefahren werden dürfen! DREHMO C-matic Anleitung Seite 43 von 56... -
Seite 44: Wegeinstellung Mit Der Ortssteuerstelle Mit Auf-, Stop- & Zu- Taster
Die Wegeinstellung funktioniert wie unter Abschnitt 3.13.1.1 beschrieben. Anstatt des Steuerschalters S2 müssen nur die entsprechenden Taster (TZ, TS, TA) betätigt werden. Die C-matic bietet die Möglichkeit, die Taster im Tippbetrieb oder im Selbsthaltungsbetrieb zu betrei- ben. Abbildung 3.25: Einstellen des Inbe-... -
Seite 45: Wegeinstellung Über Die Ortssteuerstellen-Platine
Der Antrieb kann durch die Bedienung von FERN und BUS eigenständig anfahren. 4.1 Betriebstemperatur Verbrennungsgefahr! Je nach Aufstellungsort und Betriebsart sowie Umgebungsbedingungen kön- nen Oberflächentemperaturen am Antrieb von mehr als 70 °C entstehen. Nur mit elektrischer Steuerung MC005 möglich. DREHMO C-matic Anleitung Seite 45 von 56... -
Seite 46: Netz-Freischaltung
Bügelschloss verschlossen werden. Den unterschiedlichen Anfor- derungen entsprechend können Individual-Schlüssel und Schließsysteme unter Angabe der ® Schlüsselanzahl je Schloss angeboten werden (DREHMO Bestellnummer 143429). 4.4 Ex-Zone 22 Die Geräte, die in EX Zone 22 verwendet werden dürfen, sind wie folgt gekennzeichnet: CE 0123EX II 3D (…... -
Seite 47: Wartung / Instandhaltung
Bei der Installation zu beachten Bei der Installation des Antriebes ist Folgendes besonders zu prüfen: Ist der Antrieb für die Betätigung der Armatur geeignet? Sind die möglichen Drehmo- mente des Antriebes an die Armatur - und die prozesstechnischen Kraftverhältnisse an derselben - angepasst? (siehe dazu die Tabelle 2.1) -
Seite 48: Ölfüllung
Vor dem Austausch der Sicherungen ist der Antrieb unbedingt spannungsfrei zu schalten! Defekte antriebsinterne Schmelzsicherungen F4/F5 sind gegen handelsübliche Sicherungen auszutauschen. Die technischen Daten sind dem Abschnitt 3.3.4 zu entnehmen. Die Sicherungen befinden sich unter der transparenten Abdeckung neben dem Transforma- tor. Seite 48 von 56 DREHMO C-matic Anleitung... -
Seite 49: Reinigung
-Stellantriebe sind wartungsfrei konzipiert. Für die Ersatzteilbeschaffung steht der Hersteller mit Rat und Tat zur Seite. Bei Störungen beraten wir Sie gerne, kontaktieren Sie hierzu bitte unseren Service (siehe Kontaktdaten vor dem Inhaltsverzeichnis ) DREHMO C-matic Anleitung Seite 49 von 56... -
Seite 50: Entsorgung
Richtung angefahren. Spezifizierter Umgebungstemperaturbereich Temperaturbereich einhalten, evtl. wird nicht eingehalten. Sonderauslegung erforderlich. Spannungsabfall auf der Versorgungsleitung Dimensionierung Leitungs- zu hoch. querschnitts überprüfen Tabelle 5.2: Auflistung möglicher Fehlerursachen und zugehöriger Gegenmaßnahmen Seite 50 von 56 DREHMO C-matic Anleitung... -
Seite 51: Konformität
6 Konformität Anmerkung: die hier abgebildeten Konformitätserklärungen entsprechen dem Stand bei Drucklegung dieser Anleitung und können bei Auslieferung des Stellantriebes überholt sein. Eine aktuelle Konformitätserklärung liegt jedem Stellantrieb bei. 6.1 Konformitätserklärung für Standardgeräte DREHMO C-matic Anleitung Seite 51 von 56... -
Seite 52: Konformitätserklärung Für Geräte Für Ex-Zone 22
6.2 Konformitätserklärung für Geräte für EX-Zone 22 Seite 52 von 56 DREHMO C-matic Anleitung... - Seite 53 NOTIZEN DREHMO C-matic Anleitung Seite 53 von 56...
- Seite 54 Seite 54 von 56 DREHMO C-matic Anleitung...
- Seite 55 DREHMO C-matic Anleitung Seite 55 von 56...
- Seite 56 DREHMO GmbH Zum Eichstruck 10 57482 Wenden/Germany Tel.: +49 2762 9850-0 Internet: www.drehmo.com eMail: drehmo@drehmo.com Seite 56 von 56 DREHMO C-matic Anleitung...
