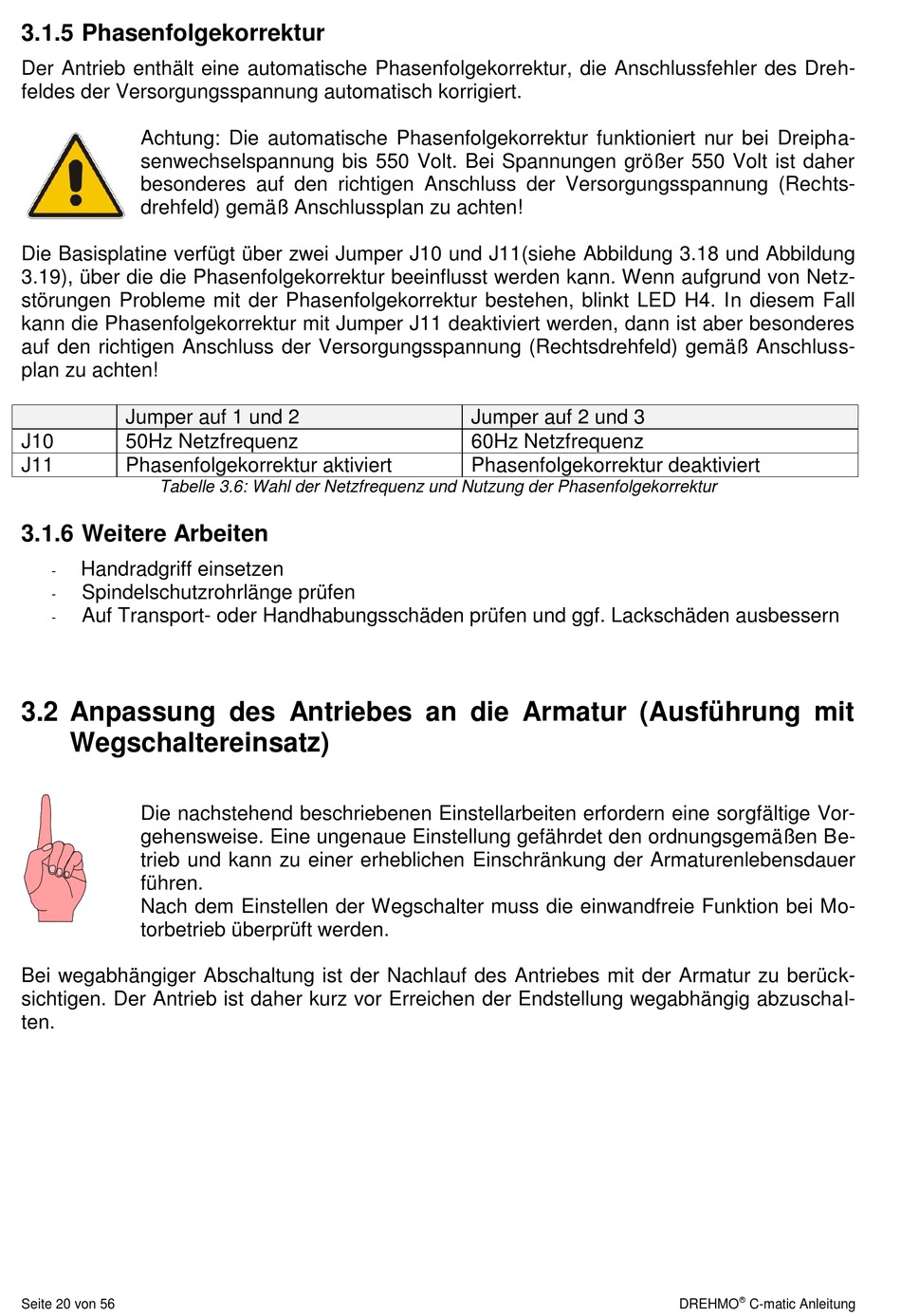

3.1.5 Phasenfolgekorrektur
Der Antrieb enthält eine automatische Phasenfolgekorrektur, die Anschlussfehler des Dreh-
feldes der Versorgungsspannung automatisch korrigiert.
Achtung: Die automatische Phasenfolgekorrektur funktioniert nur bei Dreipha-
senwechselspannung bis 550 Volt. Bei Spannungen größer 550 Volt ist daher
besonderes auf den richtigen Anschluss der Versorgungsspannung (Rechts-
drehfeld) gemäß Anschlussplan zu achten!
Die Basisplatine verfügt über zwei Jumper J10 und J11(siehe Abbildung 3.18 und Abbildung
3.19), über die die Phasenfolgekorrektur beeinflusst werden kann. Wenn aufgrund von Netz-
störungen Probleme mit der Phasenfolgekorrektur bestehen, blinkt LED H4. In diesem Fall
kann die Phasenfolgekorrektur mit Jumper J11 deaktiviert werden, dann ist aber besonderes
auf den richtigen Anschluss der Versorgungsspannung (Rechtsdrehfeld) gemäß Anschluss-
plan zu achten!
Jumper auf 1 und 2
J10
50Hz Netzfrequenz
J11
Phasenfolgekorrektur aktiviert
Tabelle 3.6: Wahl der Netzfrequenz und Nutzung der Phasenfolgekorrektur
3.1.6 Weitere Arbeiten
Handradgriff einsetzen
-
Spindelschutzrohrlänge prüfen
-
Auf Transport- oder Handhabungsschäden prüfen und ggf. Lackschäden ausbessern
-
3.2 Anpassung des Antriebes an die Armatur (Ausführung mit
Wegschaltereinsatz)
Die nachstehend beschriebenen Einstellarbeiten erfordern eine sorgfältige Vor-
gehensweise. Eine ungenaue Einstellung gefährdet den ordnungsgemäßen Be-
trieb und kann zu einer erheblichen Einschränkung der Armaturenlebensdauer
führen.
Nach dem Einstellen der Wegschalter muss die einwandfreie Funktion bei Mo-
torbetrieb überprüft werden.
Bei wegabhängiger Abschaltung ist der Nachlauf des Antriebes mit der Armatur zu berück-
sichtigen. Der Antrieb ist daher kurz vor Erreichen der Endstellung wegabhängig abzuschal-
ten.
Seite 20 von 56
Jumper auf 2 und 3
60Hz Netzfrequenz
Phasenfolgekorrektur deaktiviert
