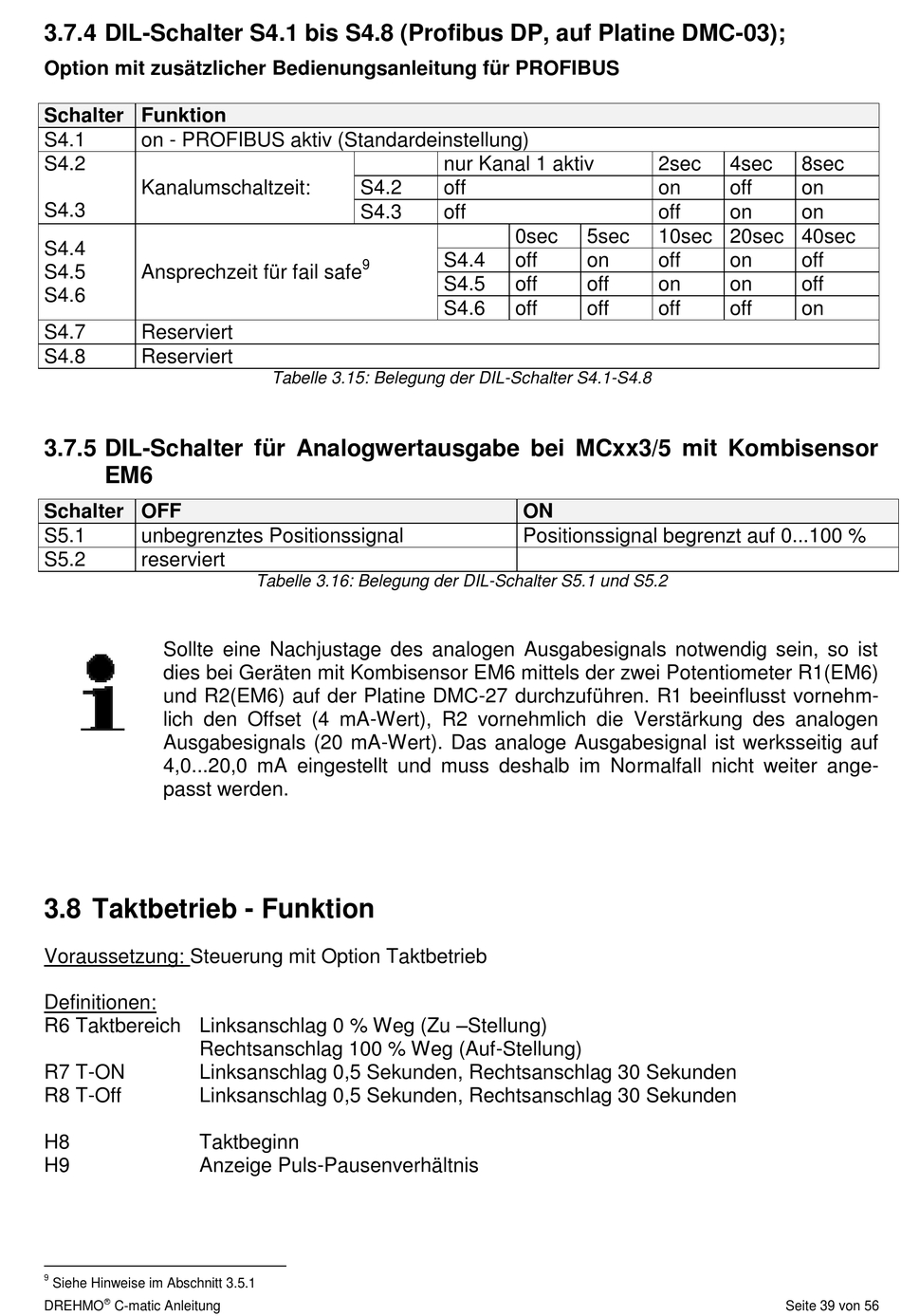

3.7.4 DIL-Schalter S4.1 bis S4.8 (Profibus DP, auf Platine DMC-03);
Option mit zusätzlicher Bedienungsanleitung für PROFIBUS
Schalter Funktion
S4.1
on - PROFIBUS aktiv (Standardeinstellung)
S4.2
Kanalumschaltzeit:
S4.3
S4.4
S4.5
Ansprechzeit für fail safe
S4.6
S4.7
Reserviert
S4.8
Reserviert
3.7.5 DIL-Schalter für Analogwertausgabe bei MCxx3/5 mit Kombisensor
EM6
Schalter OFF
S5.1
unbegrenztes Positionssignal
S5.2
reserviert
Sollte eine Nachjustage des analogen Ausgabesignals notwendig sein, so ist
dies bei Geräten mit Kombisensor EM6 mittels der zwei Potentiometer R1(EM6)
und R2(EM6) auf der Platine DMC-27 durchzuführen. R1 beeinflusst vornehm-
lich den Offset (4 mA-Wert), R2 vornehmlich die Verstärkung des analogen
Ausgabesignals (20 mA-Wert). Das analoge Ausgabesignal ist werksseitig auf
4,0...20,0 mA eingestellt und muss deshalb im Normalfall nicht weiter ange-
passt werden.
3.8 Taktbetrieb - Funktion
Voraussetzung: Steuerung mit Option Taktbetrieb
Definitionen:
R6 Taktbereich Linksanschlag 0 % Weg (Zu –Stellung)
Rechtsanschlag 100 % Weg (Auf-Stellung)
R7 T-ON
Linksanschlag 0,5 Sekunden, Rechtsanschlag 30 Sekunden
R8 T-Off
Linksanschlag 0,5 Sekunden, Rechtsanschlag 30 Sekunden
H8
Taktbeginn
H9
Anzeige Puls-Pausenverhältnis
9
Siehe Hinweise im Abschnitt 3.5.1
DREHMO
C-matic Anleitung
S4.2
S4.3
9
Tabelle 3.15: Belegung der DIL-Schalter S4.1-S4.8
Tabelle 3.16: Belegung der DIL-Schalter S5.1 und S5.2
nur Kanal 1 aktiv
off
off
0sec
5sec
S4.4
off
on
S4.5
off
off
S4.6
off
off
ON
Positionssignal begrenzt auf 0...100 %
2sec
4sec
8sec
on
off
on
off
on
on
10sec 20sec 40sec
off
on
off
on
on
off
off
off
on
Seite 39 von 56
