Bei einem Blick auf die Steuerung von Seiten des Handrades (Steuerung nicht hochge-
klappt) gilt für die Stellungen der Potentiometer:
In 12 – Uhr Stellung
In 3 – Uhr Stellung
In 6 – Uhr Stellung
Einstellungen:
Die Einstellung von T-On und T-Off geschieht mittels R7 und R8 in.
Das eingestellte Puls-Pausen Verhältnis wird über die Diode H9 angezeigt.
Für die Anordnung der Elemente vgl. Abschnitt 3.3.3.1.
Degressiver Taktbetrieb:
Wird degressiver Taktbetrieb mittels des Schalters S3.4 aktiviert, so wird die Zeit T-On inner-
halb des Taktbereiches von dem eingestellten Wert (Losfahren) bis zu den minimalen Werten
hin reduziert. Die Zeit T-Off wird jedoch auf dem eingestellten Wert gehalten. Dadurch wird
die Stellzeit in Abhängigkeit der Drehrichtung und der Schalter S3.1 und S3.2 gedehnt.
Achtung:
Die Zeitstufen laufen ab, bevor eine neu eingestellte Zeit angezeigt wird.
Mit R6 kann der aktive Taktbereich ausgewählt werden. Linksanschlag (11 Uhr) ent-
spricht der Stellung Zu, Rechtsanschlag (7 Uhr) entspricht der Stellung Auf.
Der aktive Taktbereich ist folgender Bereich:
Von der Endlage ZU in Richtung Auf bis zum durch R6 festgelegten Punkt und aus der Auf –
Richtung kommend der Bereich von durch R6 festgelegtem Punkt bis in die Endlage ZU. In
Wahlschalterstellung Ort oder Fern leuchtet H8, wenn sich der Antrieb im vorgewählten Be-
reich befindet. Die Diode H9 zeigt die eingestellte Ein- und Ausschaltzeit (T-On und T-Off)
des Taktes an, wobei die Summe beider Zeiten die Taktdauer beschreibt.

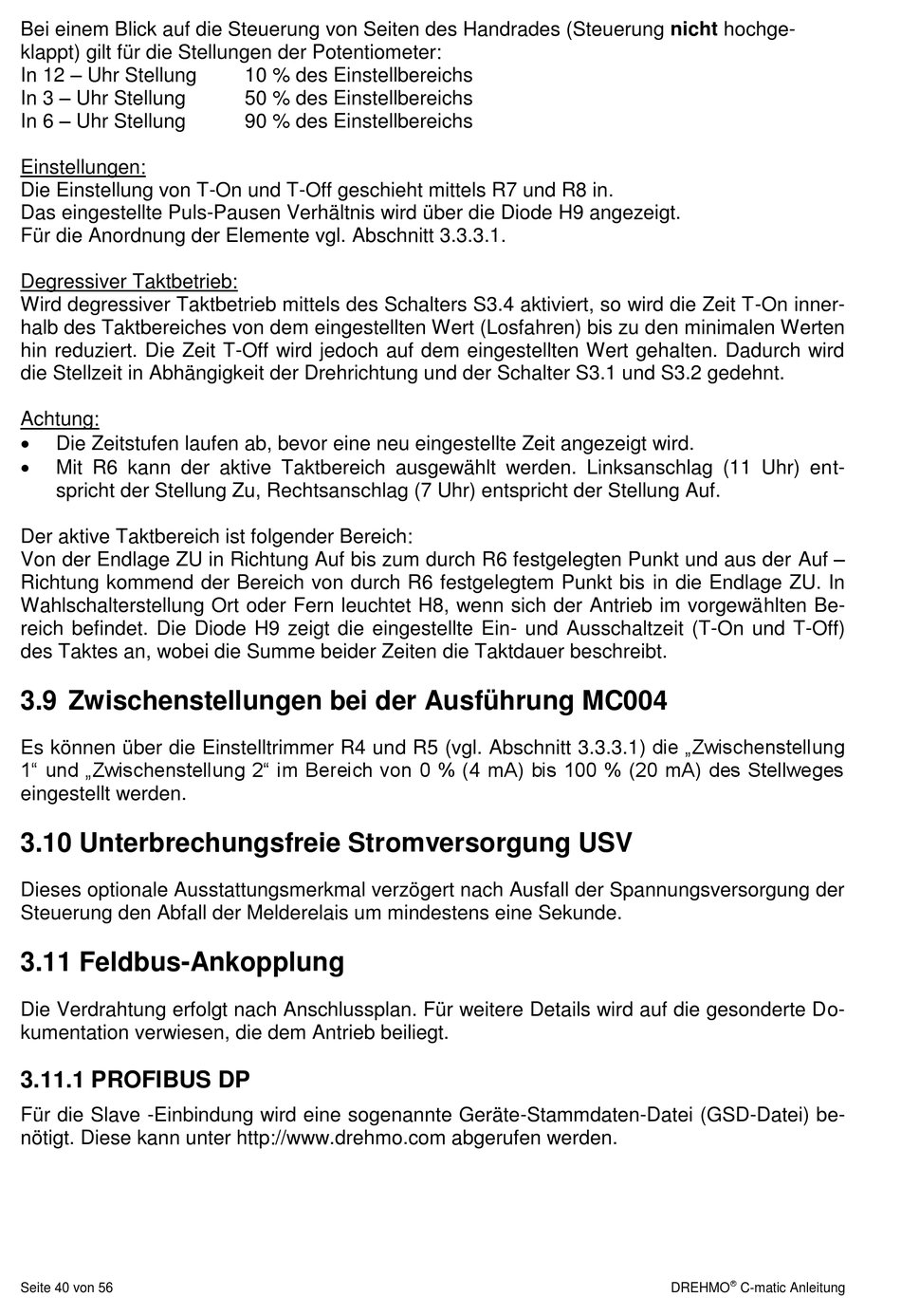

3.9 Zwischenstellungen bei der Ausführung MC004
Es können über die Einstelltrimmer R4 und R5 (vgl. Abschnitt 3.3.3.1) die „Zwischenstellung
1" und „Zwischenstellung 2" im Bereich von 0 % (4 mA) bis 100 % (20 mA) des Stellweges
eingestellt werden.
3.10 Unterbrechungsfreie Stromversorgung USV
Dieses optionale Ausstattungsmerkmal verzögert nach Ausfall der Spannungsversorgung der
Steuerung den Abfall der Melderelais um mindestens eine Sekunde.
3.11 Feldbus-Ankopplung
Die Verdrahtung erfolgt nach Anschlussplan. Für weitere Details wird auf die gesonderte Do-
kumentation verwiesen, die dem Antrieb beiliegt.
3.11.1 PROFIBUS DP
Für die Slave -Einbindung wird eine sogenannte Geräte-Stammdaten-Datei (GSD-Datei) be-
nötigt. Diese kann unter http://www.drehmo.com abgerufen werden.
Seite 40 von 56
10 % des Einstellbereichs
50 % des Einstellbereichs
90 % des Einstellbereichs
DREHMO
C-matic Anleitung
