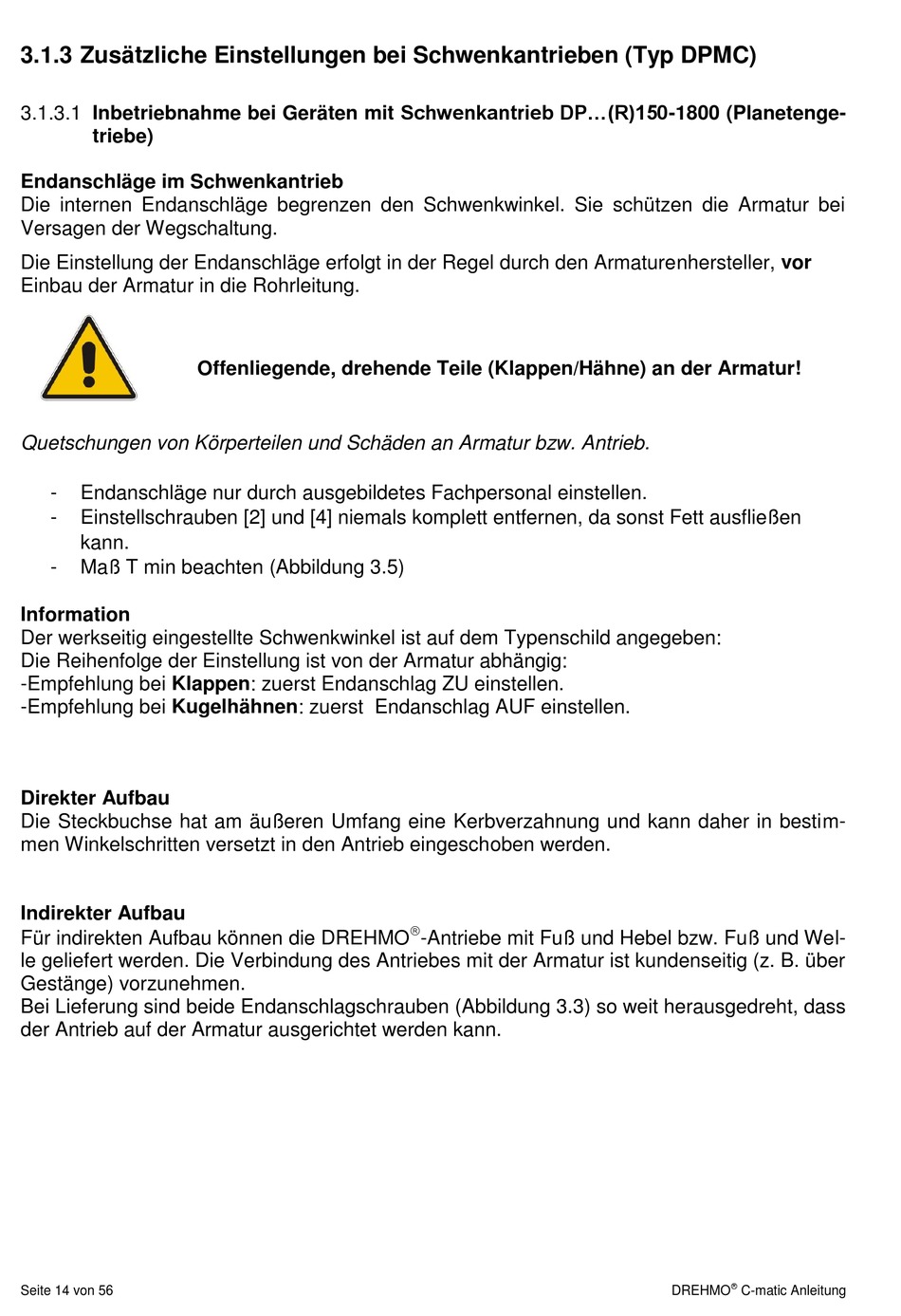

3.1.3 Zusätzliche Einstellungen bei Schwenkantrieben (Typ DPMC)
3.1.3.1 Inbetriebnahme bei Geräten mit Schwenkantrieb DP...(R)150-1800 (Planetenge-
triebe)
Endanschläge im Schwenkantrieb
Die internen Endanschläge begrenzen den Schwenkwinkel. Sie schützen die Armatur bei
Versagen der Wegschaltung.
Die Einstellung der Endanschläge erfolgt in der Regel durch den Armaturenhersteller, vor
Einbau der Armatur in die Rohrleitung.
Quetschungen von Körperteilen und Schäden an Armatur bzw. Antrieb.
-
Endanschläge nur durch ausgebildetes Fachpersonal einstellen.
-
Einstellschrauben [2] und [4] niemals komplett entfernen, da sonst Fett ausfließen
kann.
-
Maß T min beachten (Abbildung 3.5)
Information
Der werkseitig eingestellte Schwenkwinkel ist auf dem Typenschild angegeben:
Die Reihenfolge der Einstellung ist von der Armatur abhängig:
-Empfehlung bei Klappen: zuerst Endanschlag ZU einstellen.
-Empfehlung bei Kugelhähnen: zuerst Endanschlag AUF einstellen.
Direkter Aufbau
Die Steckbuchse hat am äußeren Umfang eine Kerbverzahnung und kann daher in bestim-
men Winkelschritten versetzt in den Antrieb eingeschoben werden.
Indirekter Aufbau
Für indirekten Aufbau können die DREHMO
le geliefert werden. Die Verbindung des Antriebes mit der Armatur ist kundenseitig (z. B. über
Gestänge) vorzunehmen.
Bei Lieferung sind beide Endanschlagschrauben (Abbildung 3.3) so weit herausgedreht, dass
der Antrieb auf der Armatur ausgerichtet werden kann.
Seite 14 von 56
Offenliegende, drehende Teile (Klappen/Hähne) an der Armatur!
-Antriebe mit Fuß und Hebel bzw. Fuß und Wel-
DREHMO
C-matic Anleitung
