Installation des REMOCON NET B

Mögliche Installationen
ACHTUNG!
Die Installation muss von qualifiziertem
Fachpersonal durchgeführt werden.
Unterbrechen Sie vor dem Einbau die
Stromversorgung des Heizkessels. Das
BUS-BSB-Kabel besitzt zwei Pole: Um
Probleme bei der Inbetriebnahme des
Systems zu vermeiden, beachten Sie
die Polarität (CL+ mit CL+ und CL–
mit CL-) bei allen Systemkomponenten.
Das Produkt muss in einer
kontrollierten Umgebung installiert
werden, wie z.B. einem Technik- oder
Wohnraum.
Typ 1
Aktivierung der Fernbedienung in einem
Basis-Heizungssystem mit
Stromversorgung mittels G+ Kabel:
Das Gateway REMOCON NET B mit
·
Hilfe des Kommunikations-BUS BSB
(CL + und CL-) und des
G+-Versorgungskabels mit dem
Heizkessel verbinden.
Achtung!
Dieser Typ ist nur verfügbar, falls kein
Raumthermostat mit dem G+-
Versorgungskabel installiert wurde.
Typ 2
Aktivierung der Fernbedienung in einem
Basis-Heizungssystem mit externer
Stromversorgung:
· Das Gateway REMOCON NET B mit
Hilfe des Kommunikations-BUS BSB
(CL + und CL-) mit dem Heizkessel
verbinden.
· Das externe Netzteil mit dem
REMOCON NET B Netzteil verbinden
und anschließend an die
Stromversorgung anschließen
Mit „Fernbedienung" ist die Steuerung
durch den Endbenutzer gemeint. Über die
App auf dem Smartphone oder über das
Webportal kann das ELCO-Produkt
überwacht und eingestellt werden.
INSTALLATION
REMOCON NET B

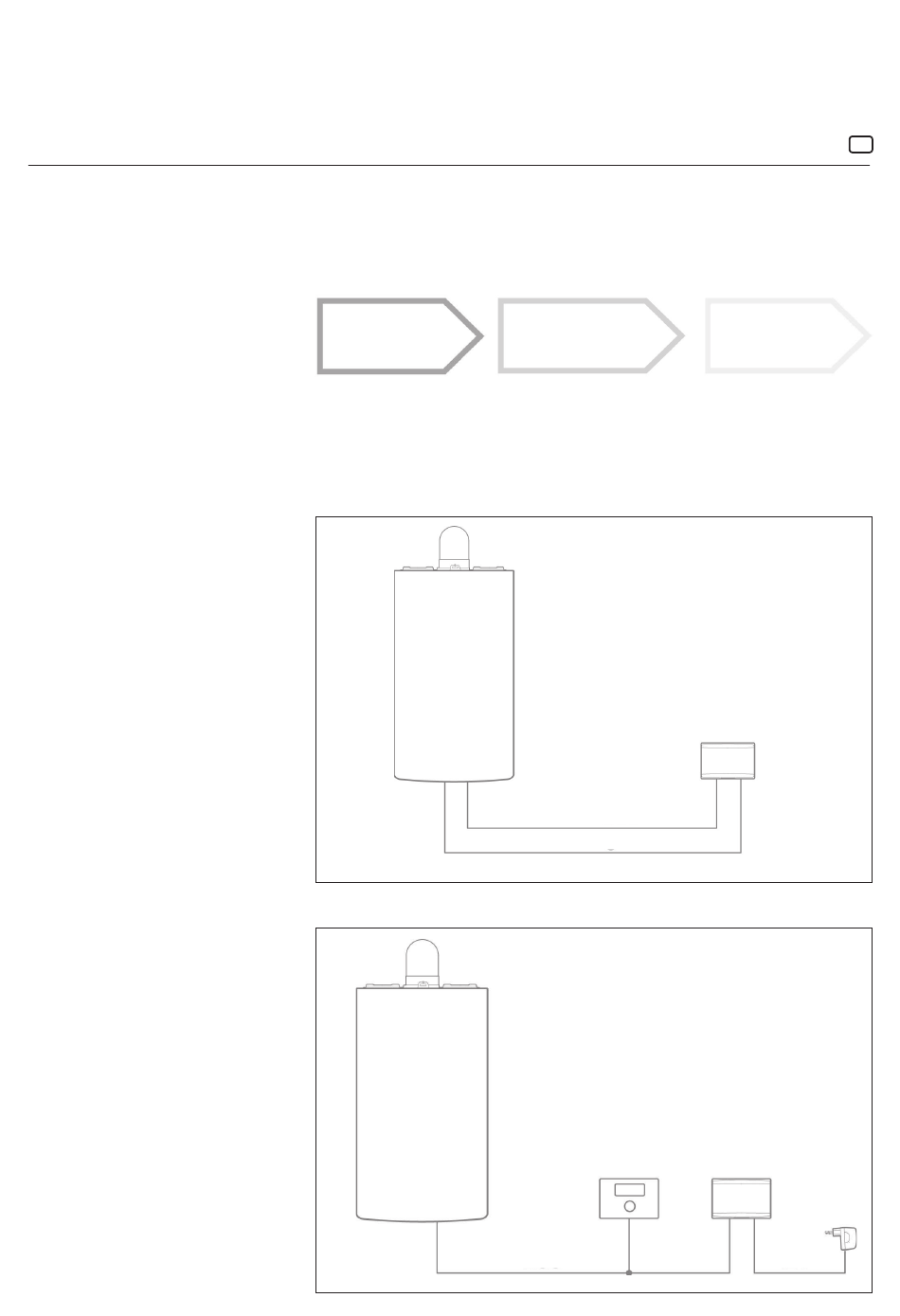

Unten sehen Sie zwei verschiedene Installationsarten von REMOCON NET B,
abhängig vom Vorhandensein von zusätzlichem Zubehör (z.B. Raumthermostat)
im System. Bitte stellen Sie sicher, dass Sie die richtige Konfiguration auswählen.
Wenn Sie weitere Informationen und Details zu den verschiedenen
Konfigurationen bei komplexeren Systemen benötigen, kontaktieren Sie uns.
Abb. 1
Abb. 2
5
Die Installation des REMOCON NET B
und die Aktivierung der REMOCON
NET-Dienste sind einfach und schnell
durchführbar:
Es sind nur 3 Schritte nötig!
KONTOREGISTRIERUNG
REMOCON NET B
BUS
G+
Raumgerät
BUS
VERBINDUNG MIT
DEM INTERNET
UND PRODUKT-
REGISTRIERUNG
REMOCON NET B
12V
