Benutzerschnittstelle – Power Focus Graph
Power Focus Graph kann auf verschiedene Art und Weise programmiert werden: durch manuelles
Festlegen von Parametern, über eine vorprogrammierte RBU, eine andere Graph-Einheit oder ToolsTalk.
Eine Programmierung ist ebenfalls mithilfe der integrierten Funktionen Quickprogrammierung und
AutoSet möglich (siehe Kapitel 9, Psatz). Das Modell Graph kann zur Überwachung aller anderen
Einheiten in einem Netzwerk eingesetzt werden (also als "Zellen-Master"). Neben den Unterschieden bei
der Benutzerschnittstelle verfügen die Modelle Graph und Compact über denselben Leistungs- und
Funktionsumfang.
Eine Beschreibung der rückseitigen Anschlüsse an Power Focus Graph entnehmen Sie Kapitel 21,
Hardwarebeschreibung.
4.1

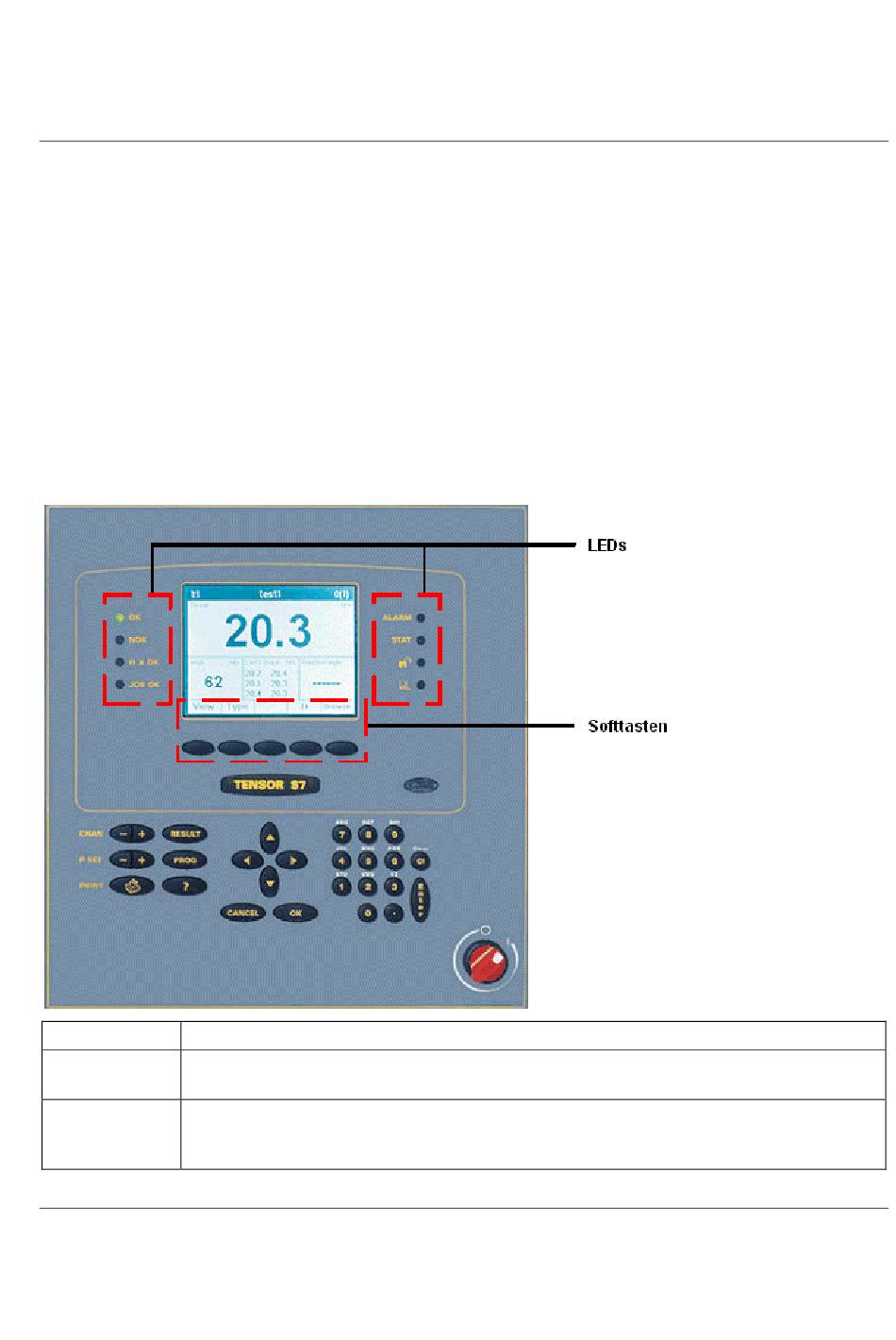

Vorderseite

Element
Beschreibung
Display
Das Power Focus Graph-Display zeigt Ergebnisse und Programmiereingaben an. Es kann
Informationen von beliebigen Power Focus-Steuerungen innerhalb einer Zelle anzeigen.
Anzeigelampen
Die acht LED-Anzeigen an der Vorderseite von Power Focus Graph überwachen den
Steuerungsstatus. Die LEDs zeigen stets die Ergebnisse für das aktuell verwendete Werkzeug
an. Die Anzeigen leuchten kurz auf, wenn Power Focus Graph eingeschaltet wird.
