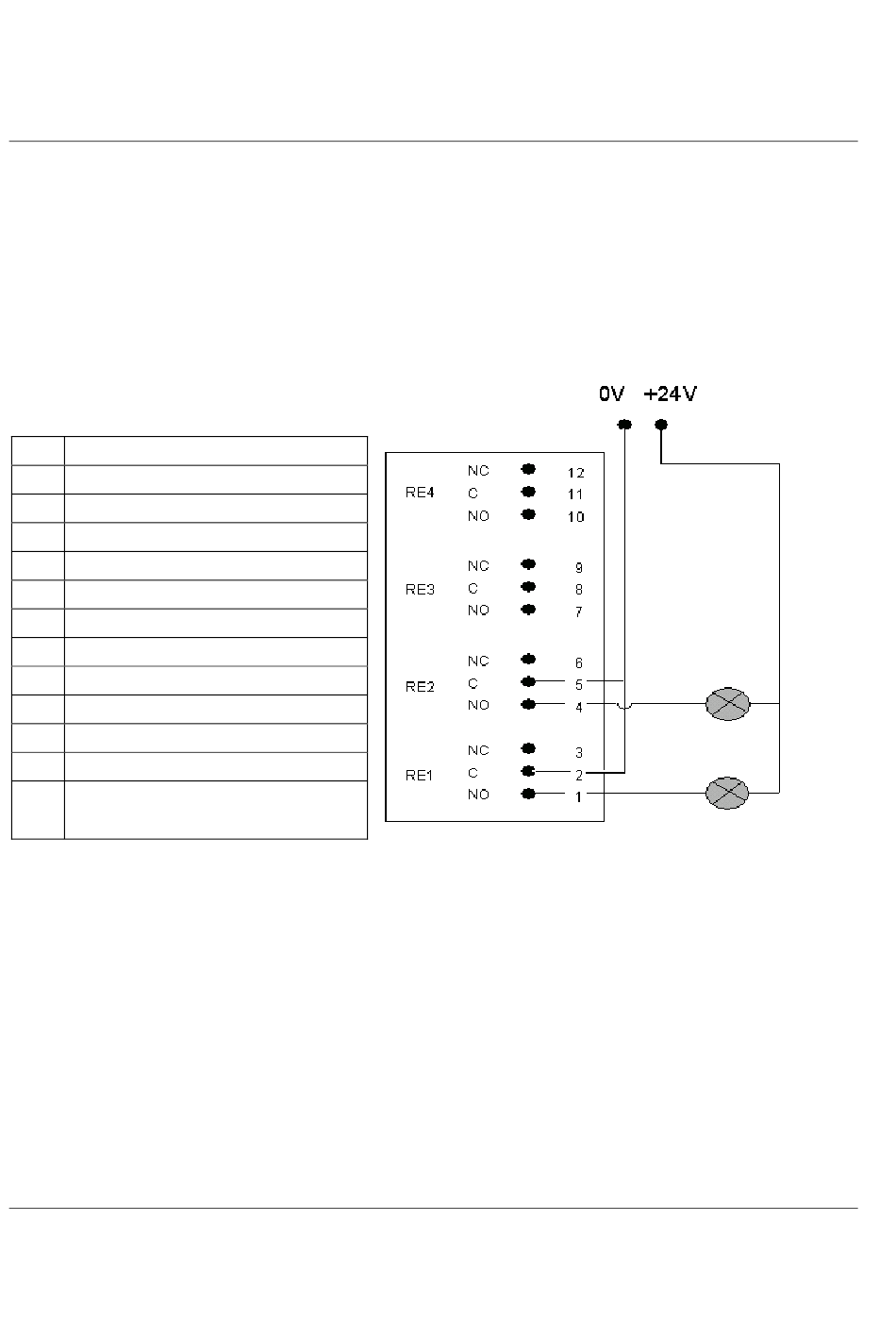

Digitalausgänge (Relais)
Anschluss: 12-polige abnehmbare Schraubleiste. Steckverbinder Phoenix MCVR 1.5/12 -ST-3.81 oder
kompatibel.
Funktion: Zweiwege-Schwachstromkontakt-Relais. Isolierte Ausgänge. Die logische Funktion wird per
Power Focus-Konfiguration eingestellt.
Elektrische Daten: Max. 50 V GS/WS. Schaltlast: min. 1 mA, max. 500 mA Widerstandslast.
Stift
Funktion
1
Relais 1 standardmäßig offen
2
Relais 1 gemeinsam
3
Relais 1 standardmäßig geschlossen
4
Relais 2 standardmäßig offen
5
Relais 2 gemeinsam
6
Relais 2 standardmäßig geschlossen
7
Relais 3 standardmäßig offen
8
Relais 3 gemeinsam
9
Relais 3 standardmäßig geschlossen
10
Relais 4 standardmäßig offen
11
Relais 4 gemeinsam
12
Relais 4 standardmäßig geschlossen
302
9836 2105 04
