E/A-Bus #2 - Atlas Copco Power Focus 3000 Bedienungsanleitung

Steuer- und antriebseinheit für tensor-elektroschrauber
Inhaltsverzeichnis

Werbung

Anschlussgeräte
Stift
Funktion
1
+24 V isoliert
2
Signal niedrig
3
0 V (+8 V isoliert)
4
0 V (+24 V isoliert)
5
Nicht belegt
6
0 V (+8 V isoliert)
7
Signal hoch
8
Nicht belegt
9
+8 V isoliert (Hinweis: nur E/A-Bus)

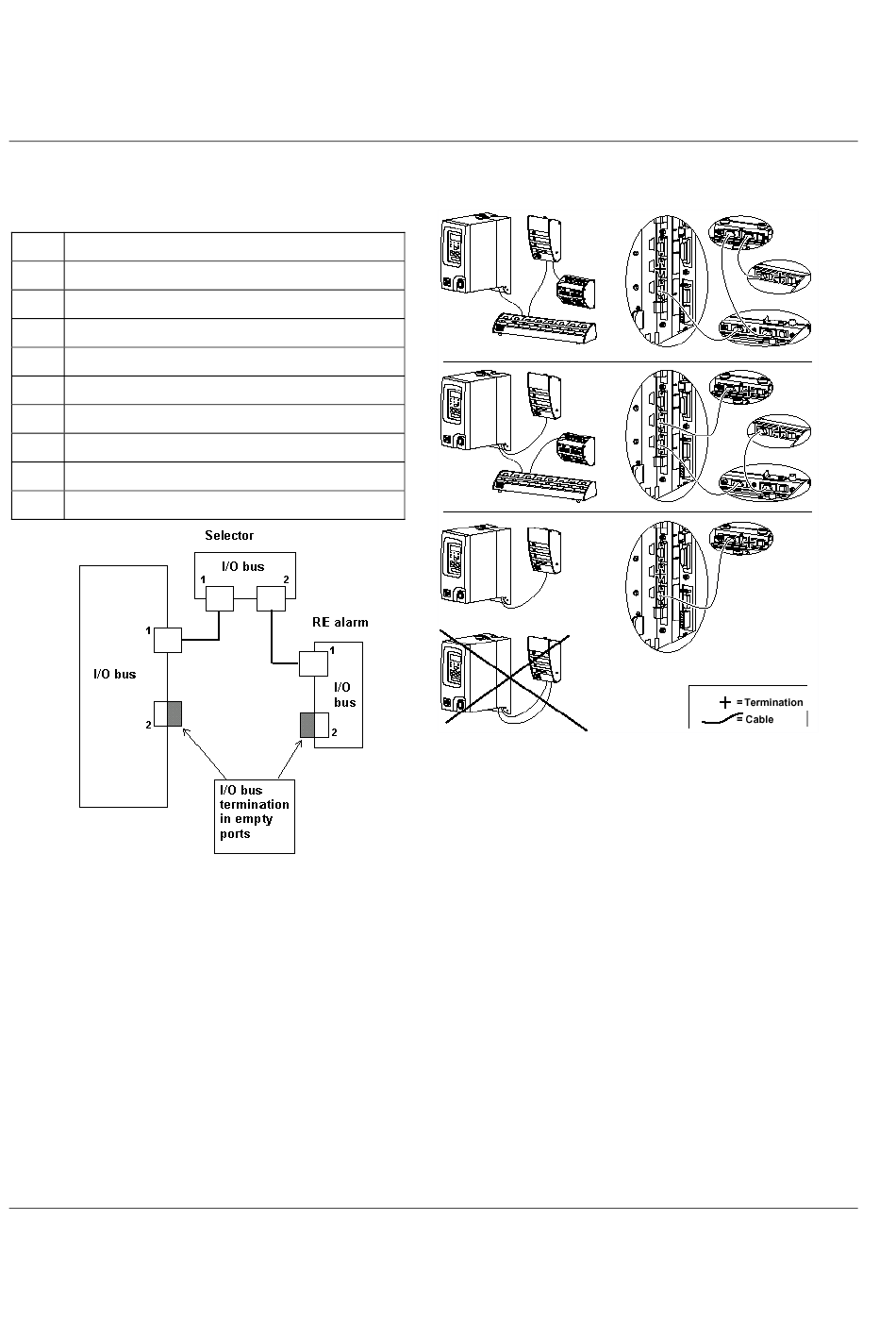

24.10 E/A-Bus #2

Anschluss: 9-poliger D-SUB-Stecker.
Funktion: Anschluss von Atlas Copco-E/A-Buszubehör und Verbindung mehrerer Power Focus-
Steuerungen im Synchronisationsmodus. Parallel mit E/A-Busanschluss #1.
