Variable
Globaldatenlänge (an/von PF )
Host-Firmwareversion 77
Hardware

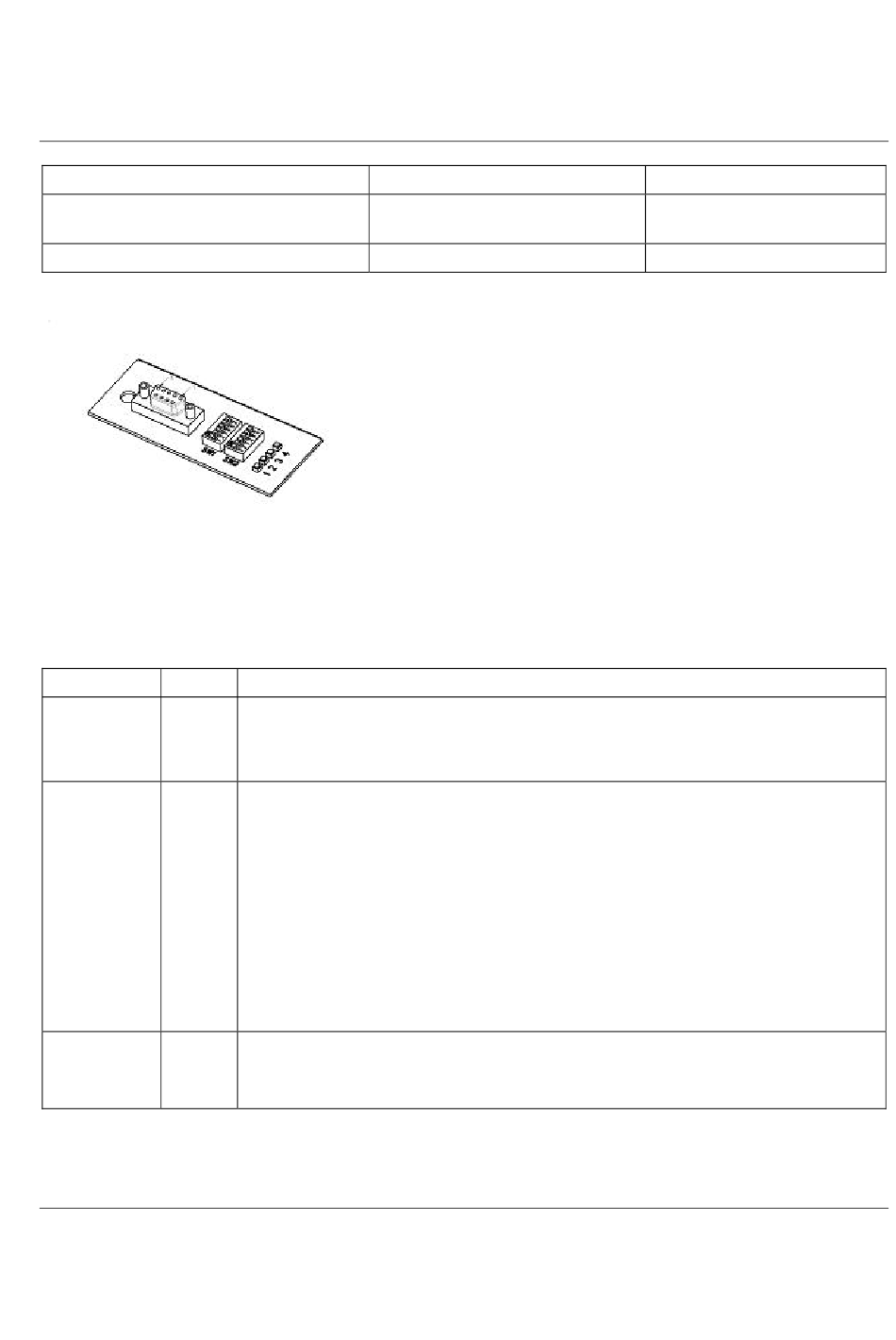

Funktionsweise der LED-Anzeigen
Das Modul ist mit vier Farb-LEDs ausgestattet, die zur Fehlerbehebung eingesetzt werden. Die
Funktionsweise der LEDs wird in folgender Tabelle und Abbildung beschrieben.
Name
Farbe
Fehler
Rot
(LED 2)
MBP aktiv
Grün
(LED 3)
MBP-
Grün
Initialisierung
(LED 4)
9836 2105 04
Grenzwerte
0-64 Byte
LED 1: Nicht belegt
LED 2: Fehler
LED 3: MBP aktiv
LED 4: MBP-Initialisierung
Funktion
Zeigt an, dass ein Kommunikationsfehler vorliegt.
Aus – Kommunikation OK
Zeigt den Knotenstatus an:
Blinkt alle 160 ms – Knoten funktioniert normal, Token wird empfangen und
weitergeleitet.
Blinkt nach jeweils 1 s – Dieser Knoten ist im Monitor-Offline-Status.
Blinkt zweimal, ist 2 s aus – Dieser Knoten ist im MAC-IDLE-Status, kein
Tokenempfang.
Blinkt dreimal, ist 1,7 s aus – Dieser Knoten kommuniziert nicht mit anderen Knoten.
Blinkt viermal, ist 1,4 s aus – Dieser Knoten hat ein gültiges Paket mit doppelter
Nodeadresse von einem anderen Netzwerkknoten empfangen, der dieselbe Knoten-ID
verwendet.
Zeigt an, dass die Peer-Schnittstelle initialisiert wird.
Aus – Peer-Schnittstelle wird nicht initialisiert.
Feldbus-Konfiguration, Anhang
Informationen
Wert muss für PF und SPS
übereinstimmen
391
