Feldbus
17.2
Von/An PF Setup
Unter
kann die von Power Focus gesendete Bitmap-Datei konfiguriert werden.
Von PF Setup
Unter
kann die an Power Focus gesendete Bitmap-Datei konfiguriert werden.
An PF Setup
17.2.1

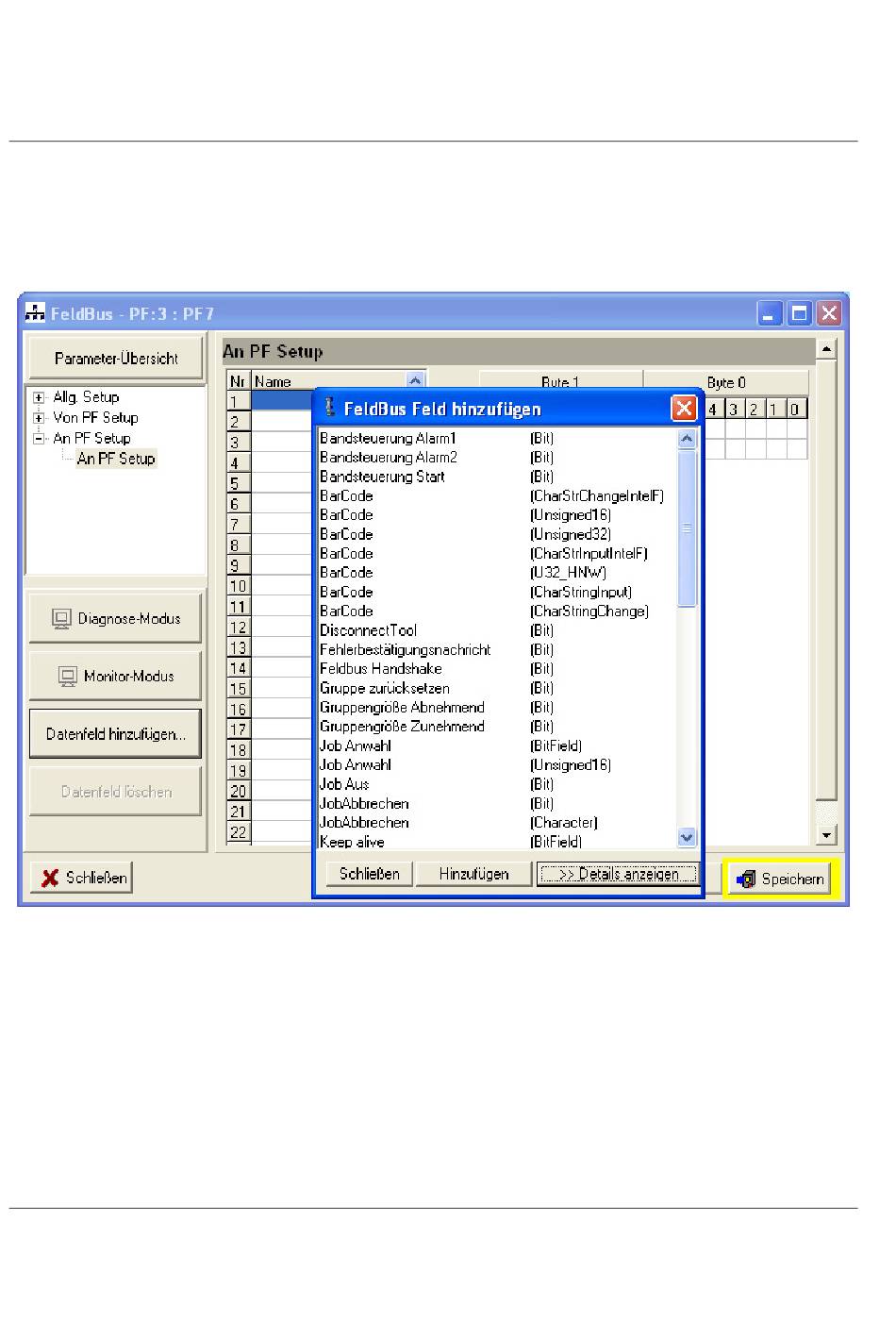

Datenfeld hinzufügen
Durch Klicken auf
Datenfeld hinzufügen
werden Informationen zum ausgewählten Datenfeld angezeigt. Klicken Sie auf Details verstecken, um
diesen Hilfetext auszublenden. Markieren Sie das gewünschte Datenfeld und doppelklicken Sie auf die
Schaltfläche Datenfeld hinzufügen. Daraufhin wird das Datenfeld in die erste verfügbare Listenzeile
aufgenommen.
Aus der Liste gehen Startwort, Startbyte und Startbit für das gewählte Datenfeld hervor. Startwort,
Startbyte und Startbit geben Auskunft über die Startposition eines Datenfelds im Bitmap. Die Länge kann
ebenfalls angezeigt und in einigen Fällen geändert werden. Wenn nicht die gewünschten Bitmap-Werte
192
wird eine Auswahlliste aufgerufen. Rechts neben der Liste
