4.2.2

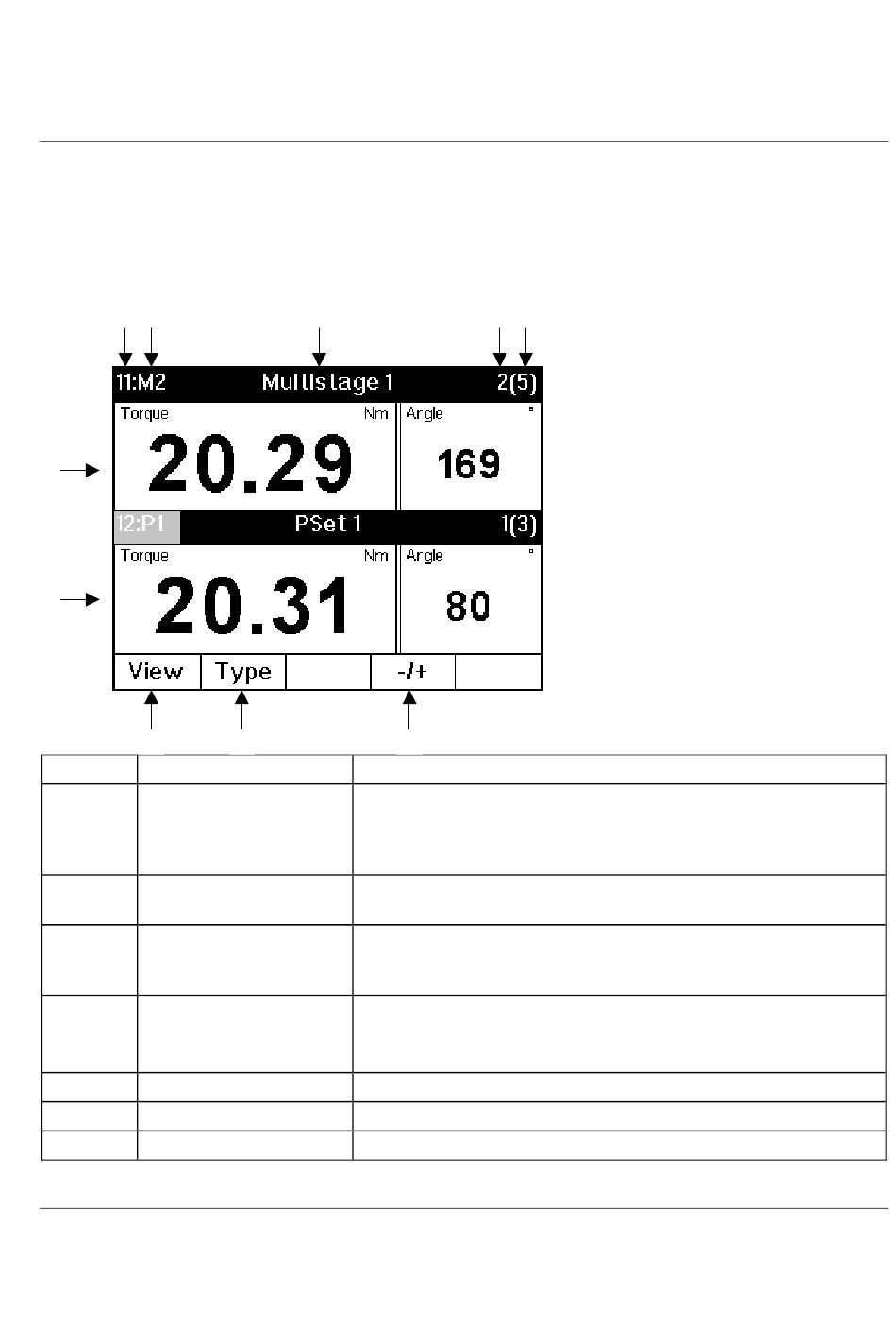

Ergebnismodus 2 – letztes Ergebnis, zwei Kanäle
Dieses Menü kann über Ergebnismodus 1 aufgerufen werden. Auf dem Display erscheint das letzte
Ergebnis für zwei Kanäle (eigener und vordefinierter Kanal). Hinweise zur Konfiguration siehe Konfig
Display 2 C111.
H G
I
J
A
Buchstabe Name
A
Modus
B
Typ
C
- / +
D
Gruppengröße
E
Anzahl Verschraubungen
F
Psatz/Mehrstufenname
G
Psatz/Mehrstufennummer
9836 2105 04
F
B
C
Beschreibung
(Softtaste) Pullup-Menü zur Umschaltung zwischen den
Ergebnisanzeigen. Verfügbare Ansichten: Letzte Ergebnisse, Statistik,
Statistikkurve, Histogramm, Kurve, Job, Sync, Alle (Ergebnisse) und
Ereignisprotokoll.
(Softtaste) Pullup-Menü zur Umschaltung zwischen den
unterschiedlichen Ergebnismodi.
(Softtaste) Ermöglicht es dem Benutzer, durch Kanäle/Psätze zu
scrollen und das aktuellste Ergebnis für alle Zellenmitglieder (falls
vorhanden) anzuzeigen.
Die Anzahl der Verschraubungen, die in der Gruppe programmiert sind.
Bei aktivierter Gruppe ist der Hintergrund schwarz. Ansonsten ist der
Hintergrund grau.
Die Anzahl der ausgeführten Verschraubungen in einer Gruppe.
Der Name für den überwachten Kanal bzw. die überwachte Mehrstufe.
Die Psatz-Anzeigenummer gehört zu einem bestimmten Kanal (Power
Benutzerschnittstelle – Power Focus Graph
E D
