4.2.8

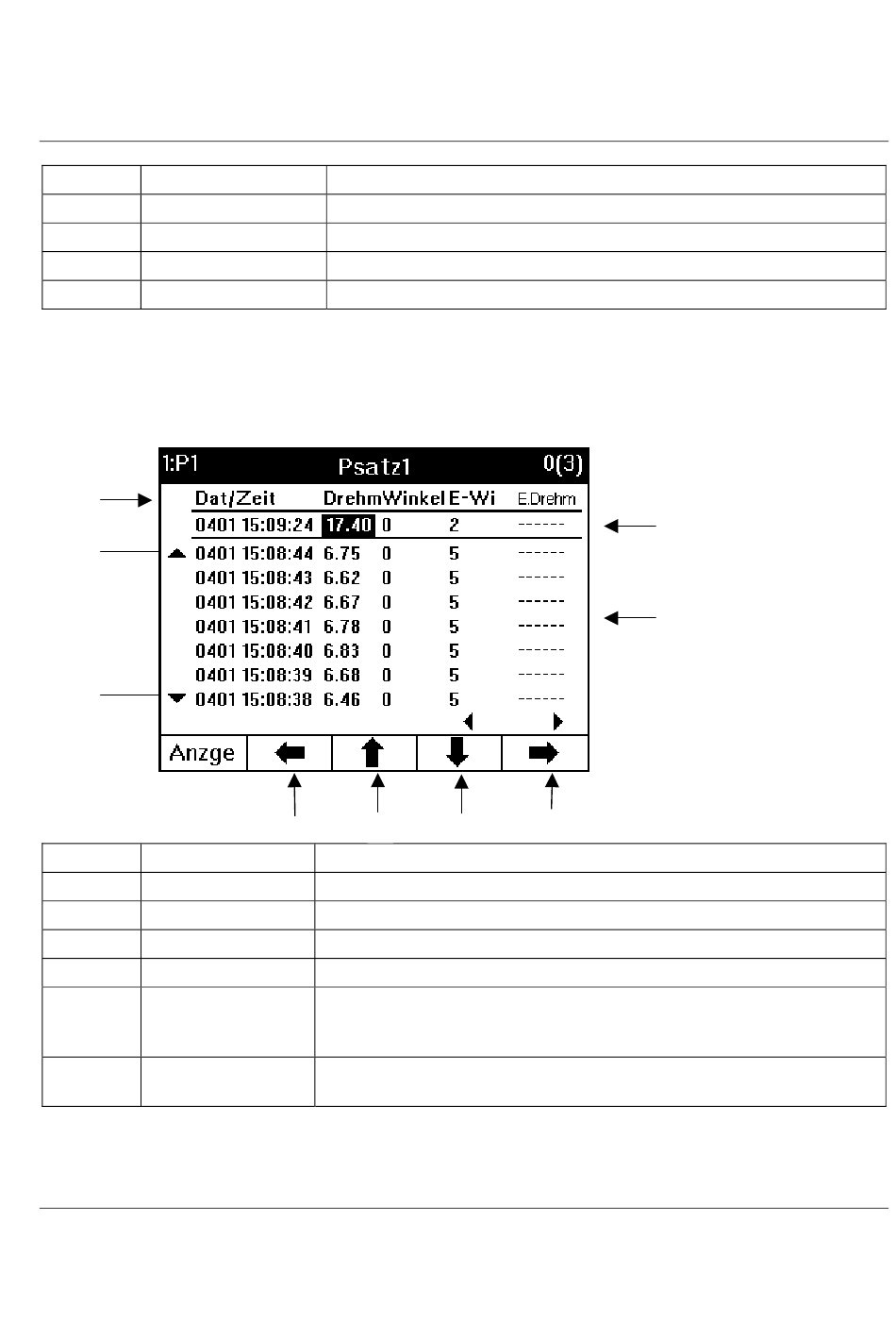

Ergebnismodus – Alle anzeigen
Wenn der Psatz gerade ausgeführt wird, erscheint der Kopfzeilentext ("Psatz 1") in weißer Schrift vor
einem schwarzen Hintergrund. Ansonsten wird weißer Text vor einem grauen Hintergrund dargestellt.
G
H
I
Buchstabe
Name
A
Pfeil links
B
Pfeil auf
C
Pfeil ab
D
Pfeil rechts
E
Gemessene
Ergebnisse
F
Aktuellstes Ergebnis
9836 2105 04
Beschreibung
Nummer für den aktuellen Job.
Kanalnummer für die Job-Referenz.
Die Kanalnummer im aktuellen Job.
Der Psatz für diesen Kanal ist für den aktuellen Job programmiert.
A
C
B
Beschreibung
(Softtaste) Anzeige bewegt sich in Spalten nach links.
(Softtaste) Anzeige bewegt sich in Zeilen nach oben.
(Softtaste) Anzeige bewegt sich in Zeilen nach unten.
(Softtaste) Anzeige bewegt sich in Spalten nach rechts.
Werte außerhalb der vorgegebenen Grenzen werden invertiert dargestellt.
Nicht gemessene bzw. nicht gespeicherte Parameter werden als '---'
angezeigt.
Wenn bei aktivem Fenster eine Verschraubung beendet wird, erscheint das
Ergebnis hier.
