24.11 Fernstartanschluss
Anschluss: 4-polige abnehmbare Schraubleiste. Steckverbinder Phoenix MCVR 1.5/4 -ST-3.81 oder
kompatibel.
Funktion: Fernstarteingang zur Verwendung mit externem Startknopf. Um das Werkzeug entgegengesetzt
drehen zu lassen, ist erst der Umschaltring zu schließen und dann der Startknopf zu drücken. Stift 1 und 2
müssen beim Einschalten der Spannung verbunden sein, um den eingebauten Startknopf verwenden zu
können. Falls der Fernstart von anderen Eingängen (E/A-Erweiterung, Feldbus oder Digitaleingänge)
gesteuert werden soll, müssen Stift 2 und 4 beim Einschalten der Spannung verbunden sein.
Stift Funktion
1
Im Werkzeug eingebauter
Startknopf
2
Gemeinsam
3
Externe Umschaltung
4
Fernstart
Start
4
3
Rückw.
2
1
Fernsteuerung
Warnung! Vergewissern Sie sich, dass beim Wechseln des Fernstartanschlusses die Stromzufuhr
ausgeschaltet ist.
9836 2105 04

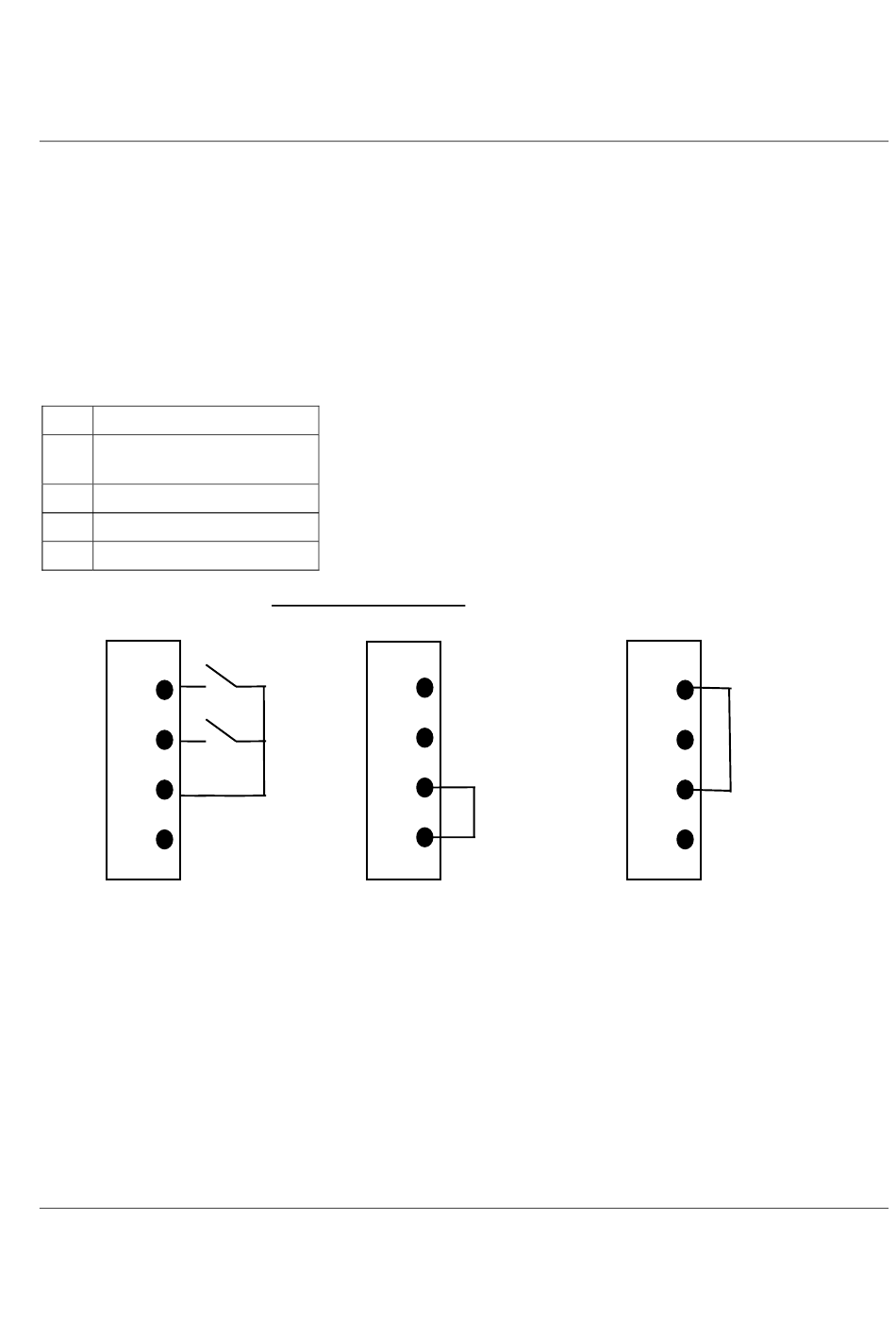

Fernstart-Schaltplan
4
3
2
1
Start und
Richtungssteuerung per
Werkzeugauslöser
4
3
2
1
Start und
Richtungssteuerung
per E/A-Bus, Feldbus
oder DigEin
Anschlussgeräte
305
