3
Benutzerschnittstelle – Power Focus
Compact
Die Programmierung von Power Focus Compact erfolgt über Power Focus Graph, die Software
ToolsTalk oder eine vorprogrammierte RBU. Eine Programmierung ist ebenfalls über die integrierte
Funktion AutoSet möglich. Neben den Unterschieden bei der Benutzerschnittstelle verfügen die Modelle
Compact und Graph über denselben Leistungs- und Funktionsumfang.
Eine Beschreibung der rückseitigen Anschlüsse am Modell Compact entnehmen Sie Kapitel 21, Power
Focus – Hardwarebeschreibung.
3.1
Vorderseite

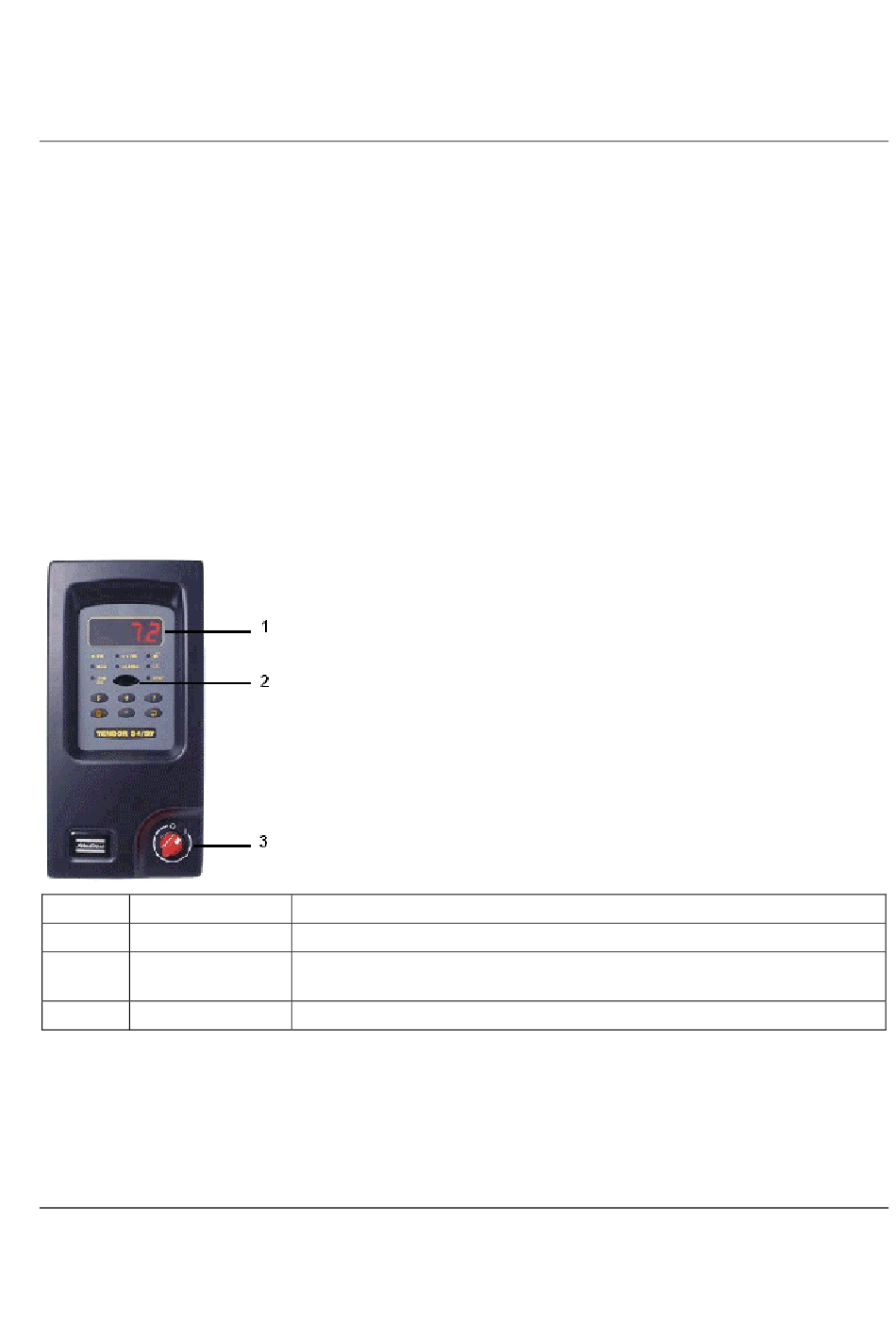

Auf der Vorderseite des Modells Power Focus Compact befinden sich Display, LED-Anzeigen, Tasten
und ein rot-weißer Netzschalter. Ein IR-Sensorfeld kann per IR-Schlüssel zum Sperren und Entsperren der
Tasten auf der Vorderseite genutzt werden.
Nummer Element
1
Display
2
IR-Sensorfeld
3
Netzschalter
9836 2105 04
Beschreibung
Auf der Vorderseite befindet sich ein vierstelliges 7-Segment-Display.
Das IR-Sensorfeld kann per IR-Schlüssel zum Sperren und Entsperren der
Tasten auf der Vorderseite genutzt werden.
Rot-weißer Netzschalter
Benutzerschnittstelle – Power Focus Compact
29
