Observer également les instructions du menu de
l'ACS 511.
Touche <Récupération>
1. Raccorder les flexibles d'entretien HP et LP au clima-
tiseur du véhicule.
2. Ouvrir les valves des deux flexibles d'entretien.
3. Ouvrir les valves HP et LP sur le panneau de
commande et d'affichage.
4. Appeler l'écran de démarrage.
5. Appuyer sur <Récupération>.
 L'ACS 511 effectue un autonettoyage.
i
L'autonettoyage est nécessaire lorsque le poids du
réfrigérant aspiré doit être déterminé avec précision.
L'autonettoyage peut être évité avec <MENU>.
 Après l'autonettoyage, la récupération démarre
automatiquement.
i
La récupération s'arrête automatiquement lorsque
la pression dans le climatiseur du véhicule atteint
0 bar.
i
Pour optimiser la récupération, plusieurs cycles
de vidage d'huile sont exécutés. À la fin du dernier
cycle, l'ACS 511 vérifie, à l'intérieur d'un temps
d'attente défini, si une éventuelle augmentation de
la pression est constatée. En cas d'augmentation de
la pression, la récupération redémarre.
 Après la récupération, la quantité de réfrigérant
aspiré apparaît sur l'écran.
6. Fermer les valves HP et LP sur le panneau de com-
mande et d'affichage.
7. Fermer les valves des deux flexibles d'entretien.
i
À la fin de la phase de récupération, il faut confirmer
l'effacement des données enregistrées du véhicule.
i
Après la récupération, la quantité d'huile usée
aspirée peut être entrée à l'aide des touches
numériques et imprimée avec E.
i
Retour avec <Stop>.
Robert Bosch GmbH

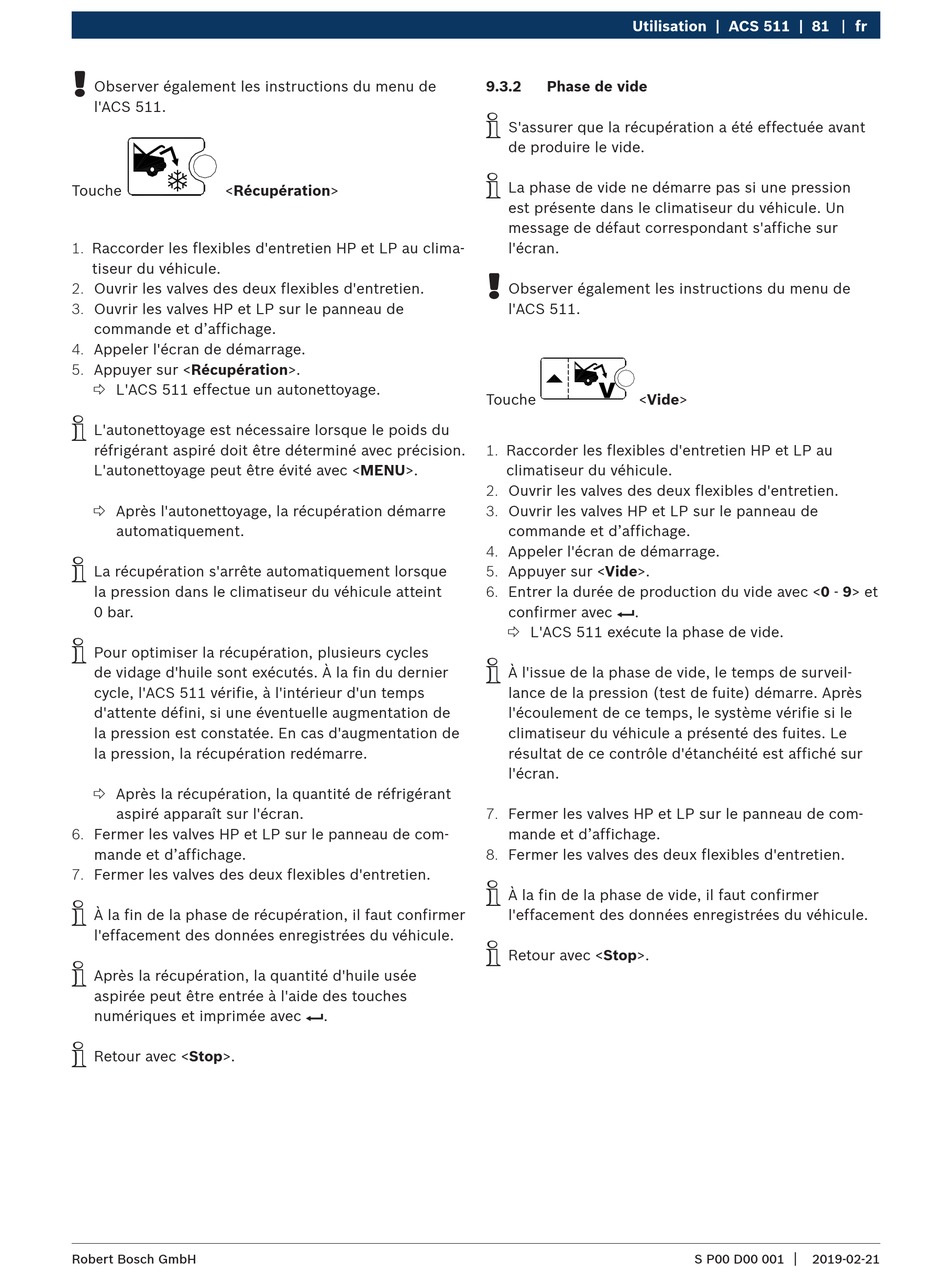

Utilisation | ACS 511 | 81
9.3.2

Phase de vide

i
S'assurer que la récupération a été effectuée avant
de produire le vide.
i
La phase de vide ne démarre pas si une pression
est présente dans le climatiseur du véhicule. Un
message de défaut correspondant s'affiche sur
l'écran.
!
Observer également les instructions du menu de
l'ACS 511.
Touche <Vide>
1. Raccorder les flexibles d'entretien HP et LP au
climatiseur du véhicule.
2. Ouvrir les valves des deux flexibles d'entretien.
3. Ouvrir les valves HP et LP sur le panneau de
commande et d'affichage.
4. Appeler l'écran de démarrage.
5. Appuyer sur <Vide>.
6. Entrer la durée de production du vide avec <0 - 9> et
confirmer avec E.
 L'ACS 511 exécute la phase de vide.
i
À l'issue de la phase de vide, le temps de surveil-
lance de la pression (test de fuite) démarre. Après
l'écoulement de ce temps, le système vérifie si le
climatiseur du véhicule a présenté des fuites. Le
résultat de ce contrôle d'étanchéité est affiché sur
l'écran.
7. Fermer les valves HP et LP sur le panneau de com-
mande et d'affichage.
8. Fermer les valves des deux flexibles d'entretien.
i
À la fin de la phase de vide, il faut confirmer
l'effacement des données enregistrées du véhicule.
i
Retour avec <Stop>.
fr
|
S P00 D00 001 2019-02-21
