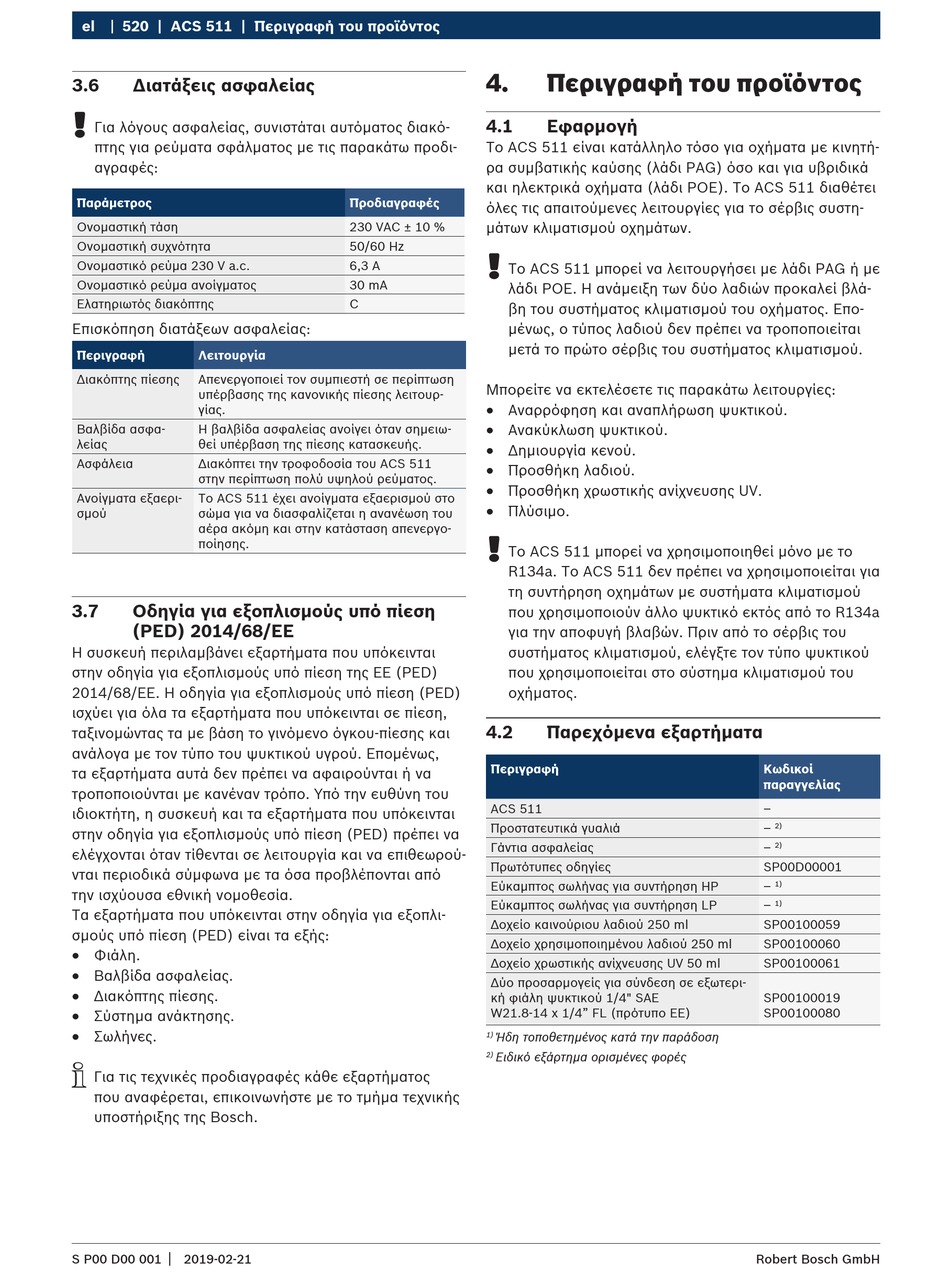

el 520 | ACS 511 | Περιγραφή του προϊόντος
3.6 Διατάξεις ασφαλείας
!
Για λόγους ασφαλείας, συνιστάται αυτόματος διακό-
πτης για ρεύματα σφάλματος με τις παρακάτω προδι-
αγραφές:
Παράμετρος
Ονομαστική τάση
Ονομαστική συχνότητα
Ονομαστικό ρεύμα 230 V a.c.
Ονομαστικό ρεύμα ανοίγματος
Ελατηριωτός διακόπτης
Επισκόπηση διατάξεων ασφαλείας:
Περιγραφή Λειτουργία
Διακόπτης πίεσης Απενεργοποιεί τον συμπιεστή σε περίπτωση
υπέρβασης της κανονικής πίεσης λειτουρ-
γίας.
Βαλβίδα ασφα- Η βαλβίδα ασφαλείας ανοίγει όταν σημειω-
λείας θεί υπέρβαση της πίεσης κατασκευής.
Ασφάλεια Διακόπτει την τροφοδοσία του ACS 511
στην περίπτωση πολύ υψηλού ρεύματος.
Ανοίγματα εξαερι- Το ACS 511 έχει ανοίγματα εξαερισμού στο
σμού σώμα για να διασφαλίζεται η ανανέωση του
αέρα ακόμη και στην κατάσταση απενεργο-
ποίησης.
3.7 Οδηγία για εξοπλισμούς υπό πίεση
(PED) 2014/68/ΕΕ
Η συσκευή περιλαμβάνει εξαρτήματα που υπόκεινται
στην οδηγία για εξοπλισμούς υπό πίεση της ΕΕ (PED)
2014/68/ΕΕ. Η οδηγία για εξοπλισμούς υπό πίεση (PED)
ισχύει για όλα τα εξαρτήματα που υπόκεινται σε πίεση,
ταξινομώντας τα με βάση το γινόμενο όγκου-πίεσης και
ανάλογα με τον τύπο του ψυκτικού υγρού. Επομένως,
τα εξαρτήματα αυτά δεν πρέπει να αφαιρούνται ή να
τροποποιούνται με κανέναν τρόπο. Υπό την ευθύνη του
ιδιοκτήτη, η συσκευή και τα εξαρτήματα που υπόκεινται
στην οδηγία για εξοπλισμούς υπό πίεση (PED) πρέπει να
ελέγχονται όταν τίθενται σε λειτουργία και να επιθεωρού-
νται περιοδικά σύμφωνα με τα όσα προβλέπονται από
την ισχύουσα εθνική νομοθεσία.
Τα εξαρτήματα που υπόκεινται στην οδηγία για εξοπλι-
σμούς υπό πίεση (PED) είναι τα εξής:
R
Φιάλη.
R
Βαλβίδα ασφαλείας.
R
Διακόπτης πίεσης.
R
Σύστημα ανάκτησης.
R
Σωλήνες.
i
Για τις τεχνικές προδιαγραφές κάθε εξαρτήματος
που αναφέρεται, επικοινωνήστε με το τμήμα τεχνικής
υποστήριξης της Bosch.
|
S P00 D00 001 2019-02-21
4.
4.1
Το ACS 511 είναι κατάλληλο τόσο για οχήματα με κινητή-
ρα συμβατικής καύσης (λάδι PAG) όσο και για υβριδικά
και ηλεκτρικά οχήματα (λάδι POE). Το ACS 511 διαθέτει
Προδιαγραφές
όλες τις απαιτούμενες λειτουργίες για το σέρβις συστη-
μάτων κλιματισμού οχημάτων.
230 VAC ± 10 %
50/60 Hz
!
6,3 A
Το ACS 511 μπορεί να λειτουργήσει με λάδι PAG ή με
30 mA
λάδι POE. Η ανάμειξη των δύο λαδιών προκαλεί βλά-
C
βη του συστήματος κλιματισμού του οχήματος. Επο-
μένως, ο τύπος λαδιού δεν πρέπει να τροποποιείται
μετά το πρώτο σέρβις του συστήματος κλιματισμού.
Μπορείτε να εκτελέσετε τις παρακάτω λειτουργίες:
R
Αναρρόφηση και αναπλήρωση ψυκτικού.
R
Ανακύκλωση ψυκτικού.
R
Δημιουργία κενού.
R
Προσθήκη λαδιού.
R
Προσθήκη χρωστικής ανίχνευσης UV.
R
Πλύσιμο.
!
Το ACS 511 μπορεί να χρησιμοποιηθεί μόνο με το
R134a. Το ACS 511 δεν πρέπει να χρησιμοποιείται για
τη συντήρηση οχημάτων με συστήματα κλιματισμού
που χρησιμοποιούν άλλο ψυκτικό εκτός από το R134a
για την αποφυγή βλαβών. Πριν από το σέρβις του
συστήματος κλιματισμού, ελέγξτε τον τύπο ψυκτικού
που χρησιμοποιείται στο σύστημα κλιματισμού του
οχήματος.
4.2
Περιγραφή
ACS 511
Προστατευτικά γυαλιά
Γάντια ασφαλείας
Πρωτότυπες οδηγίες
Εύκαμπτος σωλήνας για συντήρηση HP
Εύκαμπτος σωλήνας για συντήρηση LP
Δοχείο καινούριου λαδιού 250 ml
Δοχείο χρησιμοποιημένου λαδιού 250 ml
Δοχείο χρωστικής ανίχνευσης UV 50 ml
Δύο προσαρμογείς για σύνδεση σε εξωτερι-
κή φιάλη ψυκτικού 1/4" SAE
W21.8-14 x 1/4" FL (πρότυπο ΕΕ)
Ήδη τοποθετημένος κατά την παράδοση
1)
Ειδικό εξάρτημα ορισμένες φορές
2)
Περιγραφή του προϊόντος
Εφαρμογή
Παρεχόμενα εξαρτήματα
Κωδικοί
παραγγελίας
–
–
2)
–
2)
SP00D00001
–
1)
–
1)
SP00100059
SP00100060
SP00100061
SP00100019
SP00100080
