4.4 Opis aparata
4.4.1

Prednja stran

2
1
12
11

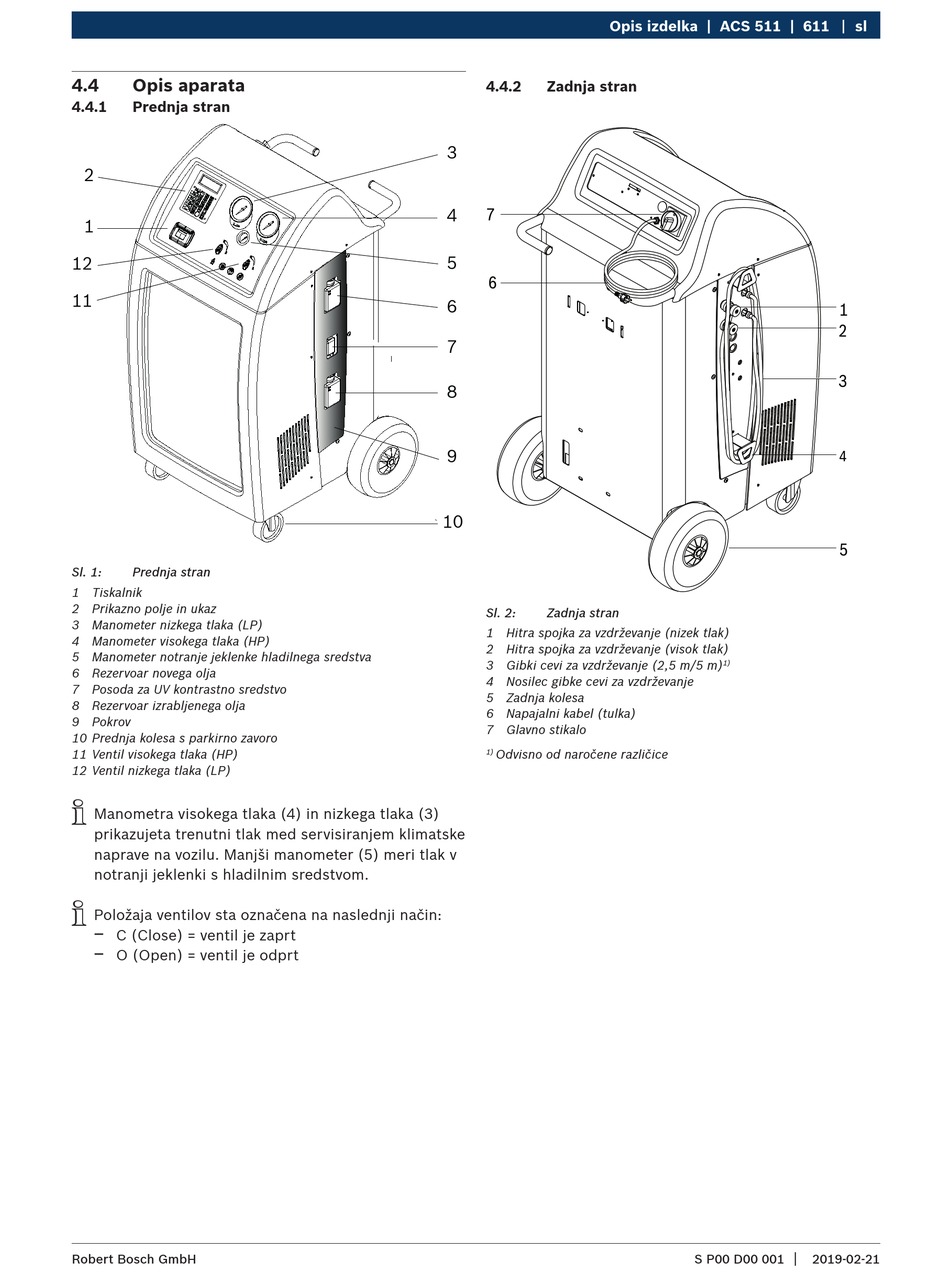

Sl. 1: Prednja stran
1 Tiskalnik
2 Prikazno polje in ukaz
3 Manometer nizkega tlaka (LP)
4 Manometer visokega tlaka (HP)
5 Manometer notranje jeklenke hladilnega sredstva
6 Rezervoar novega olja
7 Posoda za UV kontrastno sredstvo
8 Rezervoar izrabljenega olja
9 Pokrov
10 Prednja kolesa s parkirno zavoro
11 Ventil visokega tlaka (HP)
12 Ventil nizkega tlaka (LP)
i
Manometra visokega tlaka (4) in nizkega tlaka (3)
prikazujeta trenutni tlak med servisiranjem klimatske
naprave na vozilu. Manjši manometer (5) meri tlak v
notranji jeklenki s hladilnim sredstvom.
i
Položaja ventilov sta označena na naslednji način:
$
C (Close) = ventil je zaprt
$
O (Open) = ventil je odprt
Robert Bosch GmbH
Opis izdelka | ACS 511 | 611
4.4.2

Zadnja stran

3
4
7
5
6
6
7
8
9
10
Sl. 2: Zadnja stran
1 Hitra spojka za vzdrževanje (nizek tlak)
2 Hitra spojka za vzdrževanje (visok tlak)
3 Gibki cevi za vzdrževanje (2,5 m/5 m)
4 Nosilec gibke cevi za vzdrževanje
5 Zadnja kolesa
6 Napajalni kabel (tulka)
7 Glavno stikalo
Odvisno od naročene različice
1)
sl
1
2
3
4
5
1)
|
S P00 D00 001 2019-02-21
