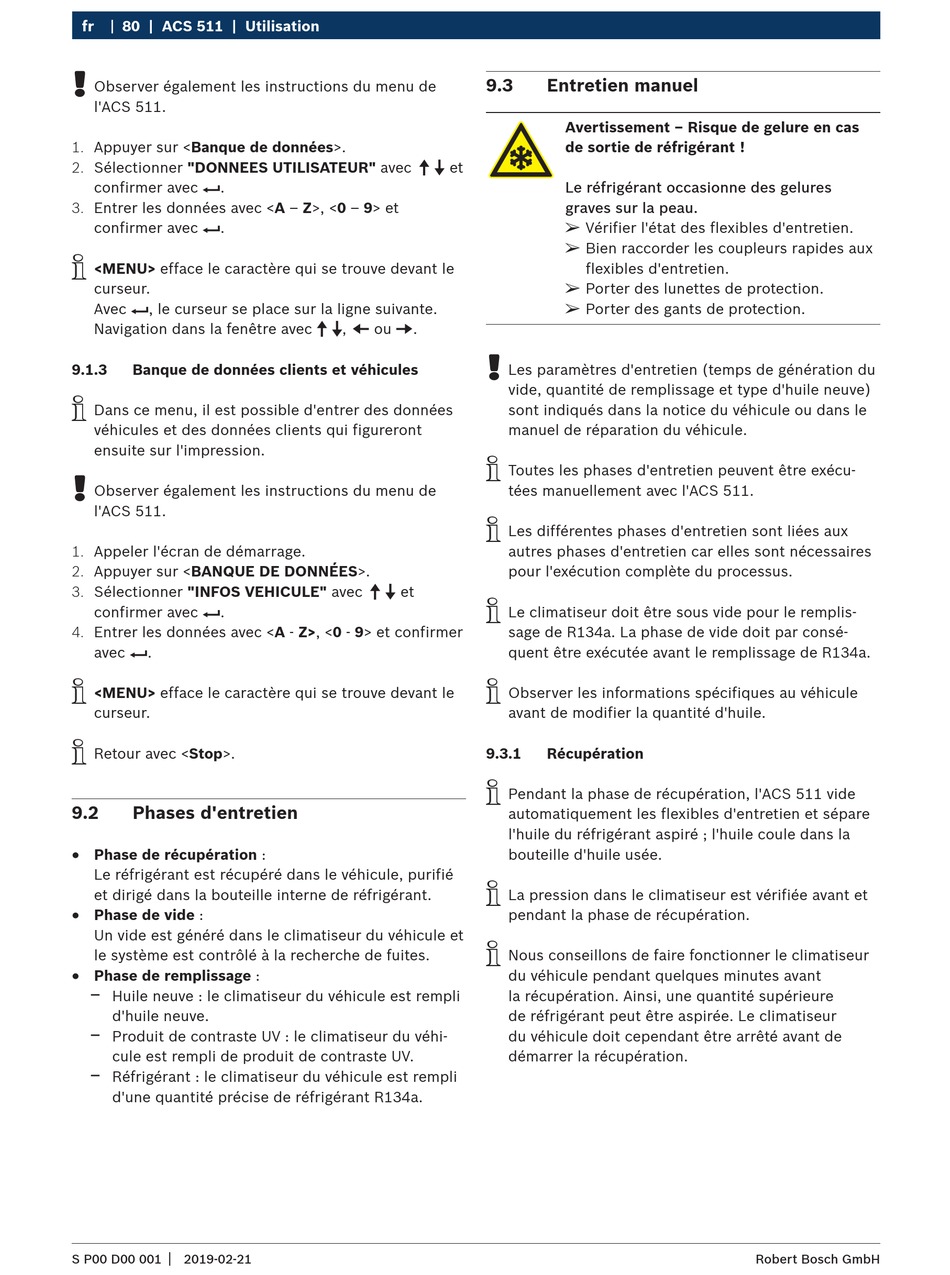

fr 80 | ACS 511 | Utilisation
!
Observer également les instructions du menu de
l'ACS 511.
1. Appuyer sur <Banque de données>.
2. Sélectionner "DONNEES UTILISATEUR" avec o u et
confirmer avec E.
3. Entrer les données avec <A – Z>, <0 – 9> et
confirmer avec E.
i
<MENU> efface le caractère qui se trouve devant le
curseur.
Avec E, le curseur se place sur la ligne suivante.
Navigation dans la fenêtre avec o u, z ou v.
9.1.3 Banque de données clients et véhicules
i
Dans ce menu, il est possible d'entrer des données
véhicules et des données clients qui figureront
ensuite sur l'impression.
!
Observer également les instructions du menu de
l'ACS 511.
1. Appeler l'écran de démarrage.
2. Appuyer sur <BANQUE DE DONNÉES>.
3. Sélectionner "INFOS VEHICULE" avec o u et
confirmer avec E.
4. Entrer les données avec <A - Z>, <0 - 9> et confirmer
avec E.
i
<MENU> efface le caractère qui se trouve devant le
curseur.
i
Retour avec <Stop>.
9.2 Phases d'entretien
R
Phase de récupération :
Le réfrigérant est récupéré dans le véhicule, purifié
et dirigé dans la bouteille interne de réfrigérant.
R
Phase de vide :
Un vide est généré dans le climatiseur du véhicule et
le système est contrôlé à la recherche de fuites.
R
Phase de remplissage :
$
Huile neuve : le climatiseur du véhicule est rempli
d'huile neuve.
$
Produit de contraste UV : le climatiseur du véhi-
cule est rempli de produit de contraste UV.
$
Réfrigérant : le climatiseur du véhicule est rempli
d'une quantité précise de réfrigérant R134a.
|
S P00 D00 001 2019-02-21
9.3 Entretien manuel
Avertissement – Risque de gelure en cas
de sortie de réfrigérant !
Le réfrigérant occasionne des gelures
graves sur la peau.
¶
Vérifier l'état des flexibles d'entretien.
¶
Bien raccorder les coupleurs rapides aux
flexibles d'entretien.
¶
Porter des lunettes de protection.
¶
Porter des gants de protection.
!
xxx Les paramètres d'entretien (temps de génération du
vide, quantité de remplissage et type d'huile neuve)
sont indiqués dans la notice du véhicule ou dans le
manuel de réparation du véhicule.
i
Toutes les phases d'entretien peuvent être exécu-
tées manuellement avec l'ACS 511.
i
Les différentes phases d'entretien sont liées aux
autres phases d'entretien car elles sont nécessaires
pour l'exécution complète du processus.
i
Le climatiseur doit être sous vide pour le remplis-
sage de R134a. La phase de vide doit par consé-
quent être exécutée avant le remplissage de R134a.
i
Observer les informations spécifiques au véhicule
avant de modifier la quantité d'huile.
9.3.1 Récupération
i
Pendant la phase de récupération, l'ACS 511 vide
automatiquement les flexibles d'entretien et sépare
l'huile du réfrigérant aspiré ; l'huile coule dans la
bouteille d'huile usée.
i
La pression dans le climatiseur est vérifiée avant et
pendant la phase de récupération.
i
Nous conseillons de faire fonctionner le climatiseur
du véhicule pendant quelques minutes avant
la récupération. Ainsi, une quantité supérieure
de réfrigérant peut être aspirée. Le climatiseur
du véhicule doit cependant être arrêté avant de
démarrer la récupération.
