4.3

Vue d'ensemble des textes du logiciel

Logiciel Notice d'utilisation originale
LONGUEUR TUYAUX Longueur flexible d'entretien
RESERVOIR Bouteille interne de réfrigérant
SYSTEME AC? Climatiseur du véhicule
HP & LP Haute pression & basse pression
TUYAUX Flexibles d'entretien
PORTS DE SERVICE Raccord d'entretien (coupleur ra-
pide) climatiseur du véhicule
POMPE Pompe à vide
4.4

Description de l'appareil

4.4.1

Avant

2
1
12
11

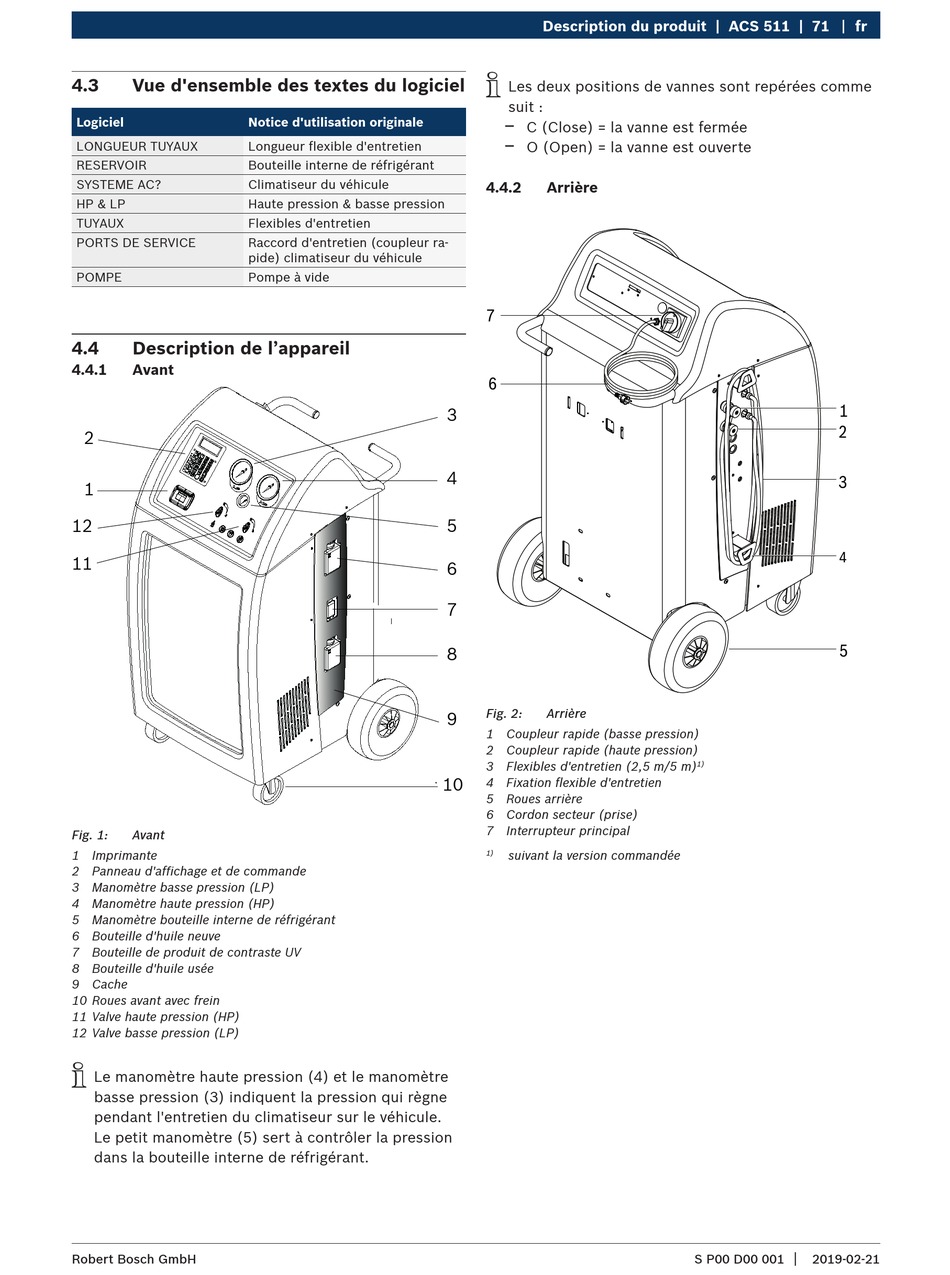

Fig. 1: Avant
1 Imprimante
2 Panneau d'affichage et de commande
3 Manomètre basse pression (LP)
4 Manomètre haute pression (HP)
5 Manomètre bouteille interne de réfrigérant
6 Bouteille d'huile neuve
7 Bouteille de produit de contraste UV
8 Bouteille d'huile usée
9 Cache
10 Roues avant avec frein
11 Valve haute pression (HP)
12 Valve basse pression (LP)
i
Le manomètre haute pression (4) et le manomètre
basse pression (3) indiquent la pression qui règne
pendant l'entretien du climatiseur sur le véhicule.
Le petit manomètre (5) sert à contrôler la pression
dans la bouteille interne de réfrigérant.
Robert Bosch GmbH
Description du produit | ACS 511 | 71
i
Les deux positions de vannes sont repérées comme
suit :
$
C (Close) = la vanne est fermée
$
O (Open) = la vanne est ouverte
4.4.2 Arrière
7
6
3
4
5
6
7
8
Fig. 2: Arrière
9
1 Coupleur rapide (basse pression)
2 Coupleur rapide (haute pression)
3 Flexibles d'entretien (2,5 m/5 m)
10
4 Fixation flexible d'entretien
5 Roues arrière
6 Cordon secteur (prise)
7 Interrupteur principal
suivant la version commandée
1)
fr
1
2
3
4
5
1)
|
S P00 D00 001 2019-02-21
