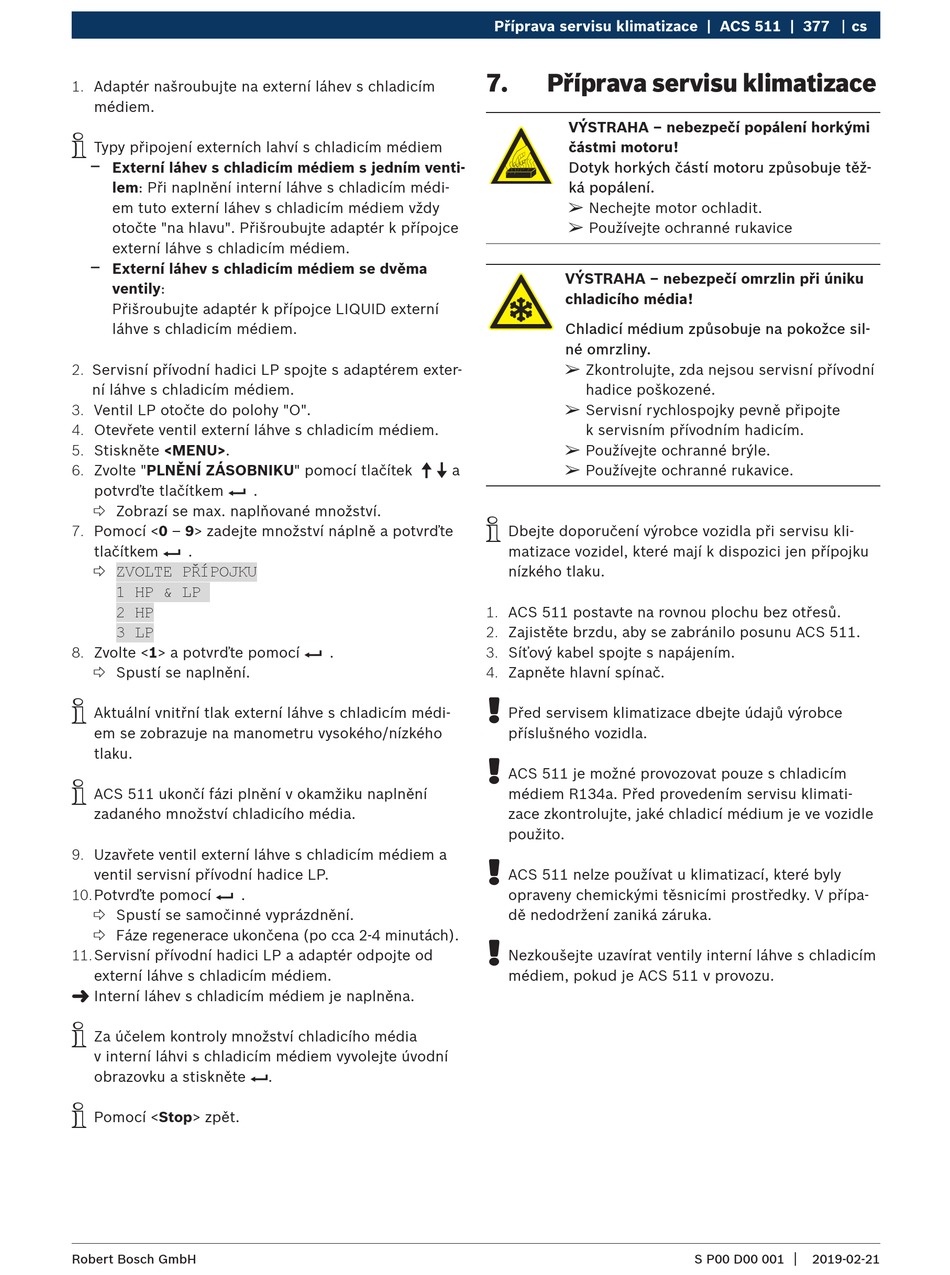

1. Adaptér našroubujte na externí láhev s chladicím
médiem.
i
Typy připojení externích lahví s chladicím médiem
$
Externí láhev s chladicím médiem s jedním venti-
lem: Při naplnění interní láhve s chladicím médi-
em tuto externí láhev s chladicím médiem vždy
otočte "na hlavu". Přišroubujte adaptér k přípojce
externí láhve s chladicím médiem.
$
Externí láhev s chladicím médiem se dvěma
ventily:
Přišroubujte adaptér k přípojce LIQUID externí
láhve s chladicím médiem.
2. Servisní přívodní hadici LP spojte s adaptérem exter-
ní láhve s chladicím médiem.
3. Ventil LP otočte do polohy "O".
4. Otevřete ventil externí láhve s chladicím médiem.
5. Stiskněte <MENU>.
6. Zvolte "PLNĚNÍ ZÁSOBNIKU" pomocí tlačítek o u a
potvrďte tlačítkem E .
 Zobrazí se max. naplňované množství.
7. Pomocí <0 – 9> zadejte množství náplně a potvrďte
tlačítkem E .

ZVOLTE PŘÍPOJKU
1 HP & LP
2 HP
3 LP
8. Zvolte <1> a potvrďte pomocí E .
 Spustí se naplnění.
i
Aktuální vnitřní tlak externí láhve s chladicím médi-
em se zobrazuje na manometru vysokého/nízkého
tlaku.
i
ACS 511 ukončí fázi plnění v okamžiku naplnění
zadaného množství chladicího média.
9. Uzavřete ventil externí láhve s chladicím médiem a
ventil servisní přívodní hadice LP.
10. Potvrďte pomocí E .
 Spustí se samočinné vyprázdnění.
 Fáze regenerace ukončena (po cca 2-4 minutách).
11. Servisní přívodní hadici LP a adaptér odpojte od
externí láhve s chladicím médiem.
"
Interní láhev s chladicím médiem je naplněna.
i
Za účelem kontroly množství chladicího média
v interní láhvi s chladicím médiem vyvolejte úvodní
obrazovku a stiskněte E.
i
Pomocí <Stop> zpět.
Robert Bosch GmbH
Příprava servisu klimatizace | ACS 511 | 377
7. Příprava servisu klimatizace
VÝSTRAHA – nebezpečí popálení horkými
částmi motoru!
Dotyk horkých částí motoru způsobuje těž-
ká popálení.
¶
Nechejte motor ochladit.
¶
Používejte ochranné rukavice
VÝSTRAHA – nebezpečí omrzlin při úniku
chladicího média!
Chladicí médium způsobuje na pokožce sil-
né omrzliny.
¶
Zkontrolujte, zda nejsou servisní přívodní
hadice poškozené.
¶
Servisní rychlospojky pevně připojte
k servisním přívodním hadicím.
¶
Používejte ochranné brýle.
¶
Používejte ochranné rukavice.
i
Dbejte doporučení výrobce vozidla při servisu kli-
matizace vozidel, které mají k dispozici jen přípojku
nízkého tlaku.
1. ACS 511 postavte na rovnou plochu bez otřesů.
2. Zajistěte brzdu, aby se zabránilo posunu ACS 511.
3. Síťový kabel spojte s napájením.
4. Zapněte hlavní spínač.
!
Před servisem klimatizace dbejte údajů výrobce
příslušného vozidla.
!
ACS 511 je možné provozovat pouze s chladicím
médiem R134a. Před provedením servisu klimati-
zace zkontrolujte, jaké chladicí médium je ve vozidle
použito.
!
ACS 511 nelze používat u klimatizací, které byly
opraveny chemickými těsnicími prostředky. V přípa-
dě nedodržení zaniká záruka.
!
Nezkoušejte uzavírat ventily interní láhve s chladicím
médiem, pokud je ACS 511 v provozu.
