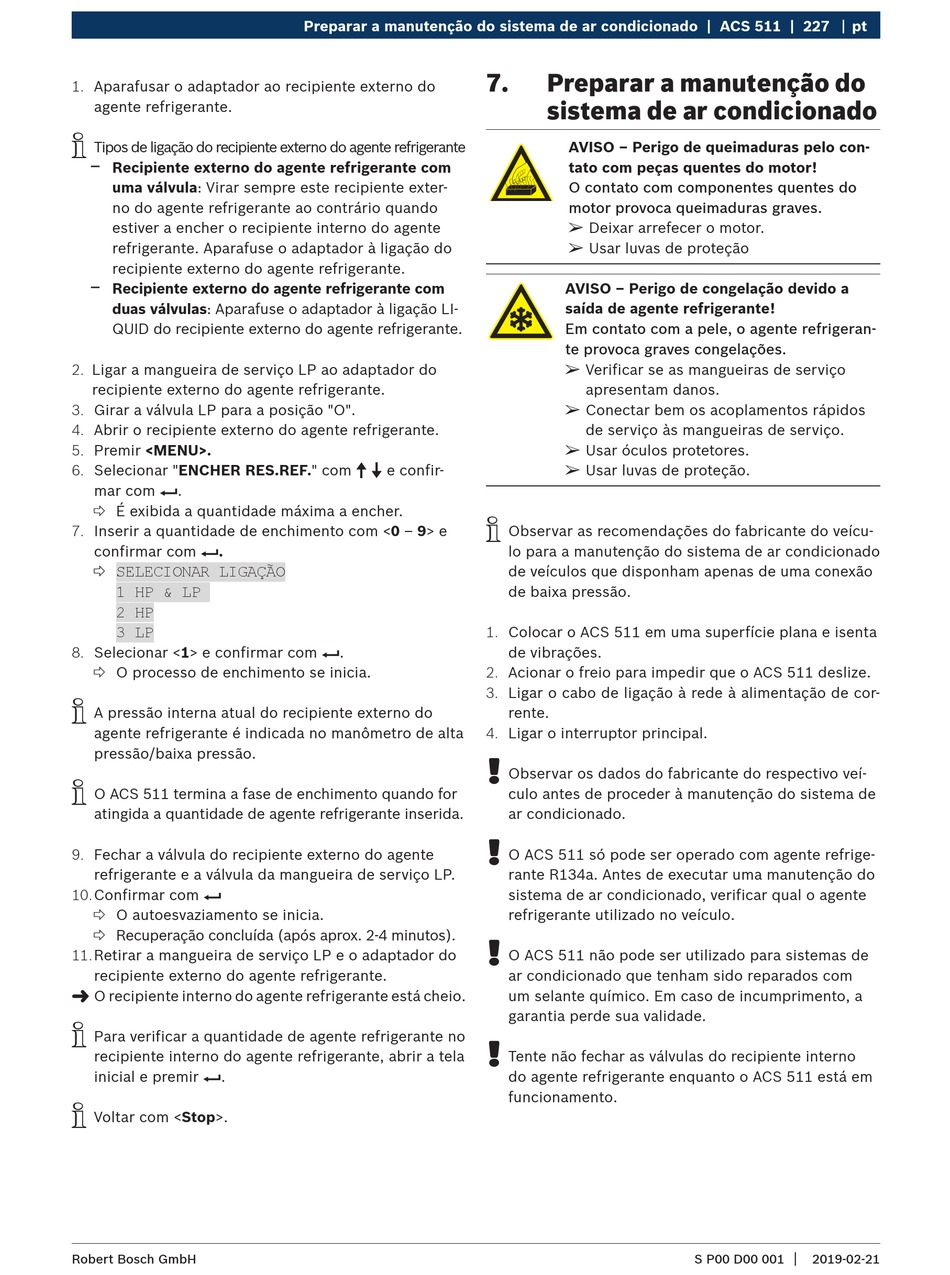

1. Aparafusar o adaptador ao recipiente externo do
agente refrigerante.
i
Tipos de ligação do recipiente externo do agente refrigerante
$
Recipiente externo do agente refrigerante com
uma válvula: Virar sempre este recipiente exter-
no do agente refrigerante ao contrário quando
estiver a encher o recipiente interno do agente
refrigerante. Aparafuse o adaptador à ligação do
recipiente externo do agente refrigerante.
$
Recipiente externo do agente refrigerante com
duas válvulas: Aparafuse o adaptador à ligação LI-
QUID do recipiente externo do agente refrigerante.
2. Ligar a mangueira de serviço LP ao adaptador do
recipiente externo do agente refrigerante.
3. Girar a válvula LP para a posição "O".
4. Abrir o recipiente externo do agente refrigerante.
5. Premir <MENU>.
6. Selecionar "ENCHER RES.REF." com o u e confir-
mar com E.
 É exibida a quantidade máxima a encher.
7. Inserir a quantidade de enchimento com <0 – 9> e
confirmar com E.

SELECIONAR LIGAÇÃO
1 HP & LP
2 HP
3 LP
8. Selecionar <1> e confirmar com E.
 O processo de enchimento se inicia.
i
A pressão interna atual do recipiente externo do
agente refrigerante é indicada no manômetro de alta
pressão/baixa pressão.
i
O ACS 511 termina a fase de enchimento quando for
atingida a quantidade de agente refrigerante inserida.
9. Fechar a válvula do recipiente externo do agente
refrigerante e a válvula da mangueira de serviço LP.
10. Confirmar com E
 O autoesvaziamento se inicia.
 Recuperação concluída (após aprox. 2-4 minutos).
11. Retirar a mangueira de serviço LP e o adaptador do
recipiente externo do agente refrigerante.
"
O recipiente interno do agente refrigerante está cheio.
i
Para verificar a quantidade de agente refrigerante no
recipiente interno do agente refrigerante, abrir a tela
inicial e premir E.
i
Voltar com <Stop>.
Robert Bosch GmbH
Preparar a manutenção do sistema de ar condicionado | ACS 511 | 227
7. Preparar a manutenção do
sistema de ar condicionado
AVISO – Perigo de queimaduras pelo con-
tato com peças quentes do motor!
O contato com componentes quentes do
motor provoca queimaduras graves.
¶
Deixar arrefecer o motor.
¶
Usar luvas de proteção
AVISO – Perigo de congelação devido a
saída de agente refrigerante!
Em contato com a pele, o agente refrigeran-
te provoca graves congelações.
¶
Verificar se as mangueiras de serviço
apresentam danos.
¶
Conectar bem os acoplamentos rápidos
de serviço às mangueiras de serviço.
¶
Usar óculos protetores.
¶
Usar luvas de proteção.
i
Observar as recomendações do fabricante do veícu-
lo para a manutenção do sistema de ar condicionado
de veículos que disponham apenas de uma conexão
de baixa pressão.
1. Colocar o ACS 511 em uma superfície plana e isenta
de vibrações.
2. Acionar o freio para impedir que o ACS 511 deslize.
3. Ligar o cabo de ligação à rede à alimentação de cor-
rente.
4. Ligar o interruptor principal.
!
Observar os dados do fabricante do respectivo veí-
culo antes de proceder à manutenção do sistema de
ar condicionado.
!
O ACS 511 só pode ser operado com agente refrige-
rante R134a. Antes de executar uma manutenção do
sistema de ar condicionado, verificar qual o agente
refrigerante utilizado no veículo.
!
O ACS 511 não pode ser utilizado para sistemas de
ar condicionado que tenham sido reparados com
um selante químico. Em caso de incumprimento, a
garantia perde sua validade.
!
Tente não fechar as válvulas do recipiente interno
do agente refrigerante enquanto o ACS 511 está em
funcionamento.
