4.3 Przegląd tekstów oprogramowania
Oprogramowanie Oryg. instrukcja obsługi
DŁUG. WĘŻY Długość węża serwisowego
BUT.CZ.CH. Wewnętrzna butla czynnika chłod-
niczego
KLIMATYZACJA Klimatyzacja pojazdu
HP I HP Wysokie ciśnienie i niskie ciśnienie
WĘŻE Węże serwisowe
WYBIERZ ZŁĄCZE Złącze serwisowe (szybkozłączka
serwisowa) klimatyzacji pojazdu
POMPA PRÓŻNIOWA Pompa próżniowa

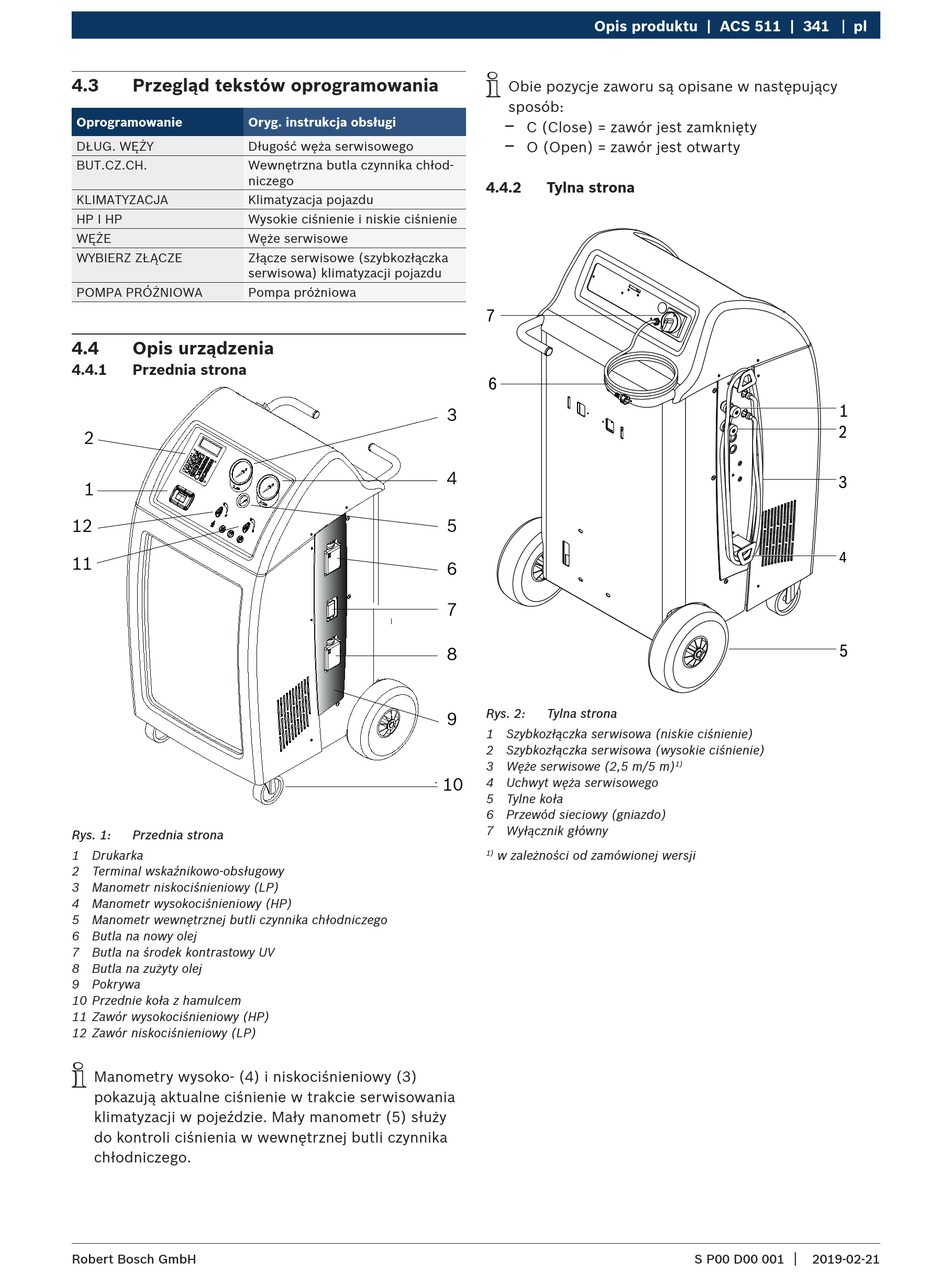

4.4 Opis urządzenia
4.4.1 Przednia strona
2
1
12
11
Rys. 1: Przednia strona
1 Drukarka
2 Terminal wskaźnikowo-obsługowy
3 Manometr niskociśnieniowy (LP)
4 Manometr wysokociśnieniowy (HP)
5 Manometr wewnętrznej butli czynnika chłodniczego
6 Butla na nowy olej
7 Butla na środek kontrastowy UV
8 Butla na zużyty olej
9 Pokrywa
10 Przednie koła z hamulcem
11 Zawór wysokociśnieniowy (HP)
12 Zawór niskociśnieniowy (LP)
i
Manometry wysoko- (4) i niskociśnieniowy (3)
pokazują aktualne ciśnienie w trakcie serwisowania
klimatyzacji w pojeździe. Mały manometr (5) służy
do kontroli ciśnienia w wewnętrznej butli czynnika
chłodniczego.
Robert Bosch GmbH
Opis produktu | ACS 511 | 341
i
Obie pozycje zaworu są opisane w następujący
sposób:
$
C (Close) = zawór jest zamknięty
$
O (Open) = zawór jest otwarty
4.4.2 Tylna strona
7
6
3
4
5
6
7
8
Rys. 2: Tylna strona
9
1 Szybkozłączka serwisowa (niskie ciśnienie)
2 Szybkozłączka serwisowa (wysokie ciśnienie)
3 Węże serwisowe (2,5 m/5 m)
10
4 Uchwyt węża serwisowego
5 Tylne koła
6 Przewód sieciowy (gniazdo)
7 Wyłącznik główny
w zależności od zamówionej wersji
1)
pl
1
2
3
4
5
1)
|
S P00 D00 001 2019-02-21
