no 312 | ACS 511 | Produktbeskrivelse
4.4.3 Display- og kontrollfelt
Valg- og funksjonstastene på kontrollfeltet brukes til å
styre menyene og servicefasene.
6
5
4
3
2
1
10 9

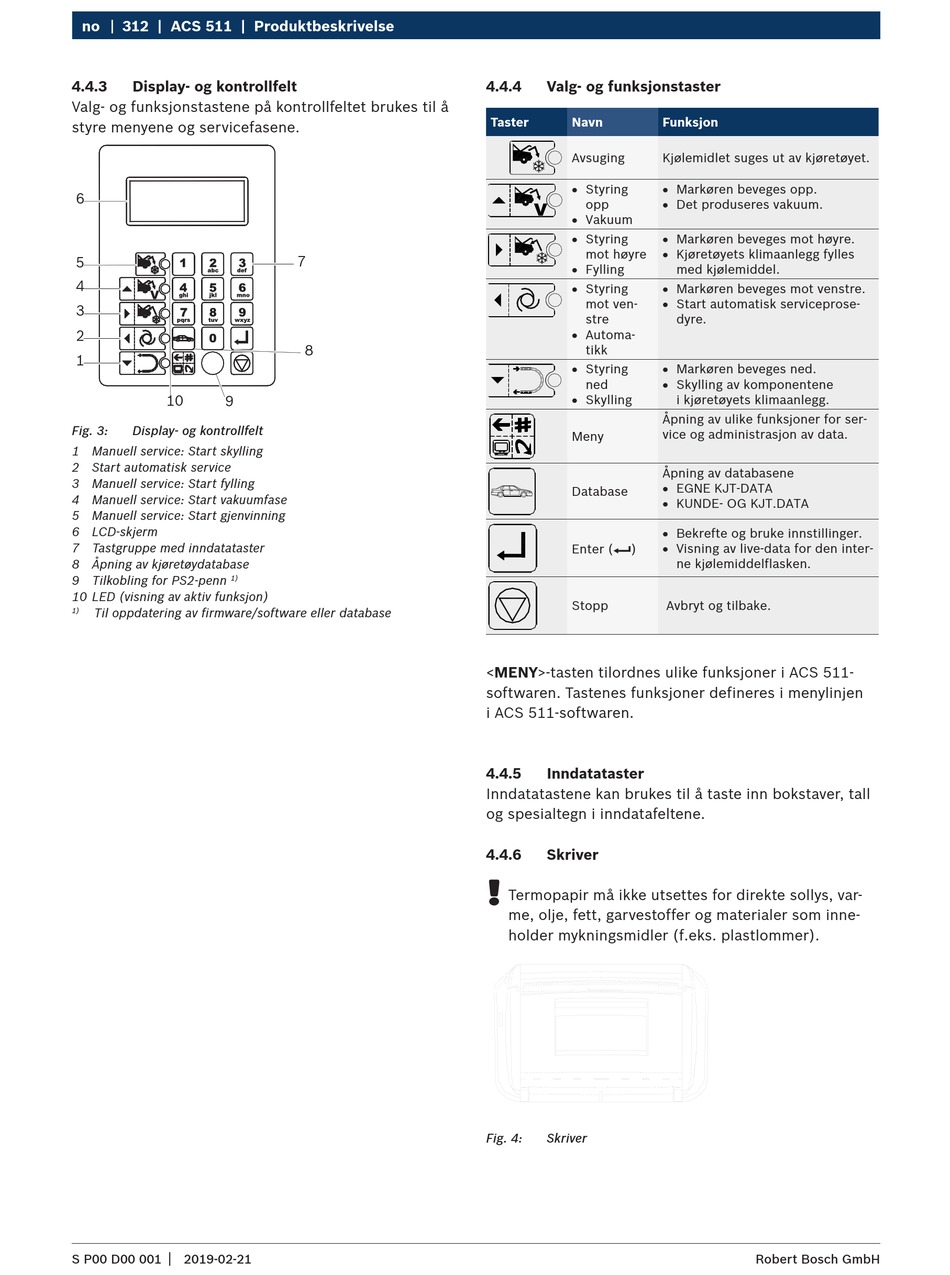

Fig. 3: Display- og kontrollfelt
1 Manuell service: Start skylling
2 Start automatisk service
3 Manuell service: Start fylling
4 Manuell service: Start vakuumfase
5 Manuell service: Start gjenvinning
6 LCD-skjerm
7 Tastgruppe med inndatataster
8 Åpning av kjøretøydatabase
9 Tilkobling for PS2-penn
1)
10 LED (visning av aktiv funksjon)
Til oppdatering av firmware/software eller database
1)
|
S P00 D00 001 2019-02-21
7
8
4.4.4 Valg- og funksjonstaster
Taster Navn Funksjon
Avsuging Kjølemidlet suges ut av kjøretøyet.
R Styring R Markøren beveges opp.
R Det produseres vakuum.
opp
R Vakuum
R Styring R Markøren beveges mot høyre.
R Kjøretøyets klimaanlegg fylles
mot høyre
R Fylling
R Styring R Markøren beveges mot venstre.
R Start automatisk serviceprose-
mot ven-
stre
R Automa-
tikk
R Styring R Markøren beveges ned.
R Skylling av komponentene
ned
R Skylling
Åpning av ulike funksjoner for ser-
vice og administrasjon av data.
Meny
Åpning av databasene
R EGNE KJT-DATA
Database
R KUNDE- OG KJT.DATA
R Bekrefte og bruke innstillinger.
E
R Visning av live-data for den inter-
Enter ( )
Stopp
<MENY>-tasten tilordnes ulike funksjoner i ACS 511-
softwaren. Tastenes funksjoner defineres i menylinjen
i ACS 511-softwaren.
4.4.5 Inndatataster
Inndatatastene kan brukes til å taste inn bokstaver, tall
og spesialtegn i inndatafeltene.
4.4.6 Skriver
!
Termopapir må ikke utsettes for direkte sollys, var-
me, olje, fett, garvestoffer og materialer som inne-
holder mykningsmidler (f.eks. plastlommer).
Fig. 4: Skriver
med kjølemiddel.
dyre.
i kjøretøyets klimaanlegg.
ne kjølemiddelflasken.
Avbryt og tilbake.
