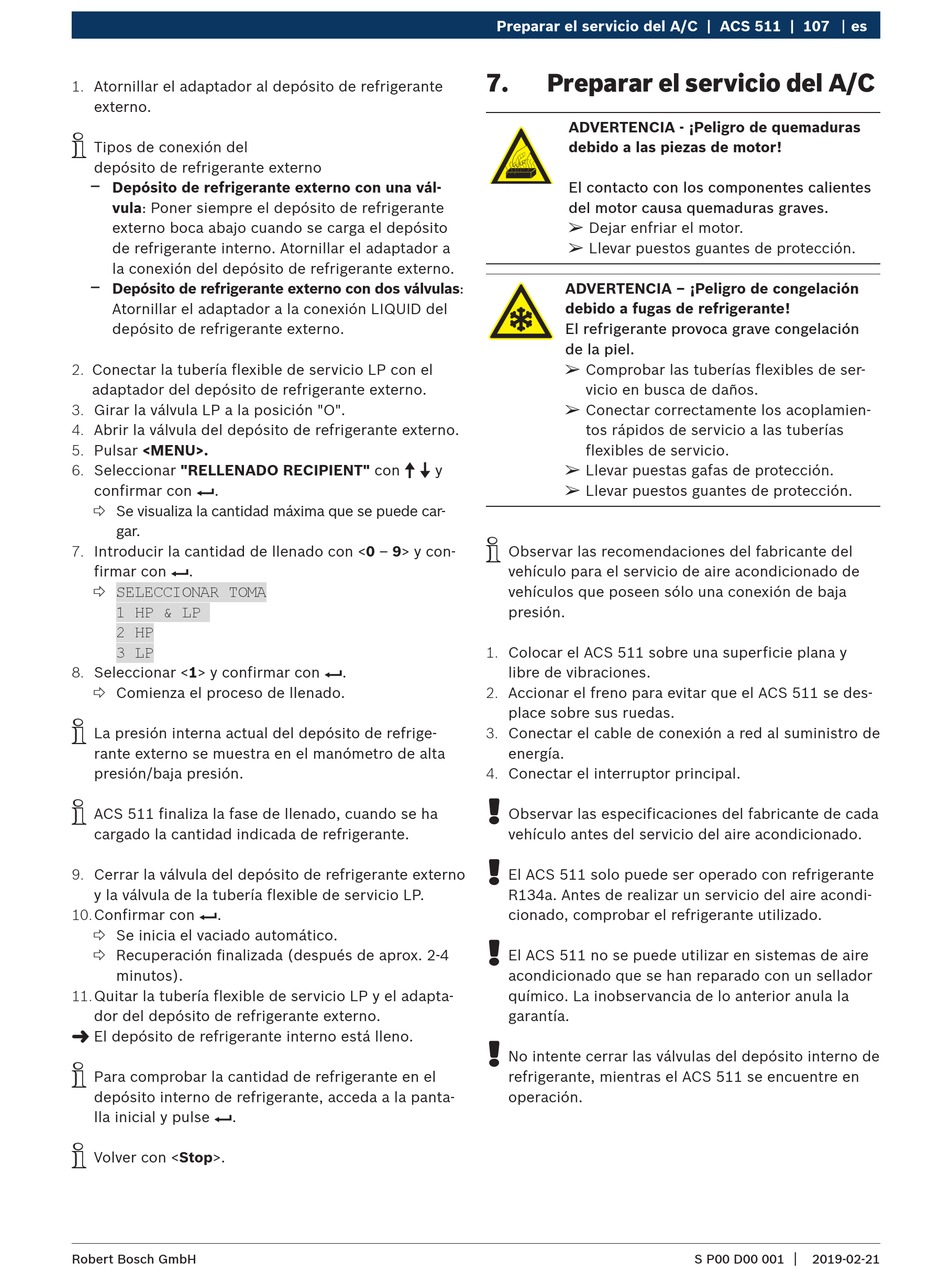

1. Atornillar el adaptador al depósito de refrigerante
externo.
i
Tipos de conexión del
depósito de refrigerante externo
$
Depósito de refrigerante externo con una vál-
vula: Poner siempre el depósito de refrigerante
externo boca abajo cuando se carga el depósito
de refrigerante interno. Atornillar el adaptador a
la conexión del depósito de refrigerante externo.
$
Depósito de refrigerante externo con dos válvulas:
Atornillar el adaptador a la conexión LIQUID del
depósito de refrigerante externo.
2. Conectar la tubería flexible de servicio LP con el
adaptador del depósito de refrigerante externo.
3. Girar la válvula LP a la posición "O".
4. Abrir la válvula del depósito de refrigerante externo.
5. Pulsar <MENU>.
6. Seleccionar "RELLENADO RECIPIENT" con o u y
confirmar con E.
 Se visualiza la cantidad máxima que se puede car-
gar.
7. Introducir la cantidad de llenado con <0 – 9> y con-
firmar con E.

SELECCIONAR TOMA
1 HP & LP
2 HP
3 LP
8. Seleccionar <1> y confirmar con E.
 Comienza el proceso de llenado.
i
La presión interna actual del depósito de refrige-
rante externo se muestra en el manómetro de alta
presión/baja presión.
i
ACS 511 finaliza la fase de llenado, cuando se ha
cargado la cantidad indicada de refrigerante.
9. Cerrar la válvula del depósito de refrigerante externo
y la válvula de la tubería flexible de servicio LP.
10. Confirmar con E.
 Se inicia el vaciado automático.
 Recuperación finalizada (después de aprox. 2-4
minutos).
11. Quitar la tubería flexible de servicio LP y el adapta-
dor del depósito de refrigerante externo.
"
El depósito de refrigerante interno está lleno.
i
Para comprobar la cantidad de refrigerante en el
depósito interno de refrigerante, acceda a la panta-
lla inicial y pulse E.
i
Volver con <Stop>.
Robert Bosch GmbH
Preparar el servicio del A/C | ACS 511 | 107
7. Preparar el servicio del A/C
ADVERTENCIA - ¡Peligro de quemaduras
debido a las piezas de motor!
El contacto con los componentes calientes
del motor causa quemaduras graves.
¶
Dejar enfriar el motor.
¶
Llevar puestos guantes de protección.
ADVERTENCIA – ¡Peligro de congelación
debido a fugas de refrigerante!
El refrigerante provoca grave congelación
de la piel.
¶
Comprobar las tuberías flexibles de ser-
vicio en busca de daños.
¶
Conectar correctamente los acoplamien-
tos rápidos de servicio a las tuberías
flexibles de servicio.
¶
Llevar puestas gafas de protección.
¶
Llevar puestos guantes de protección.
i
Observar las recomendaciones del fabricante del
vehículo para el servicio de aire acondicionado de
vehículos que poseen sólo una conexión de baja
presión.
1. Colocar el ACS 511 sobre una superficie plana y
libre de vibraciones.
2. Accionar el freno para evitar que el ACS 511 se des-
place sobre sus ruedas.
3. Conectar el cable de conexión a red al suministro de
energía.
4. Conectar el interruptor principal.
!
Observar las especificaciones del fabricante de cada
vehículo antes del servicio del aire acondicionado.
!
El ACS 511 solo puede ser operado con refrigerante
R134a. Antes de realizar un servicio del aire acondi-
cionado, comprobar el refrigerante utilizado.
!
El ACS 511 no se puede utilizar en sistemas de aire
acondicionado que se han reparado con un sellador
químico. La inobservancia de lo anterior anula la
garantía.
!
No intente cerrar las válvulas del depósito interno de
refrigerante, mientras el ACS 511 se encuentre en
operación.
