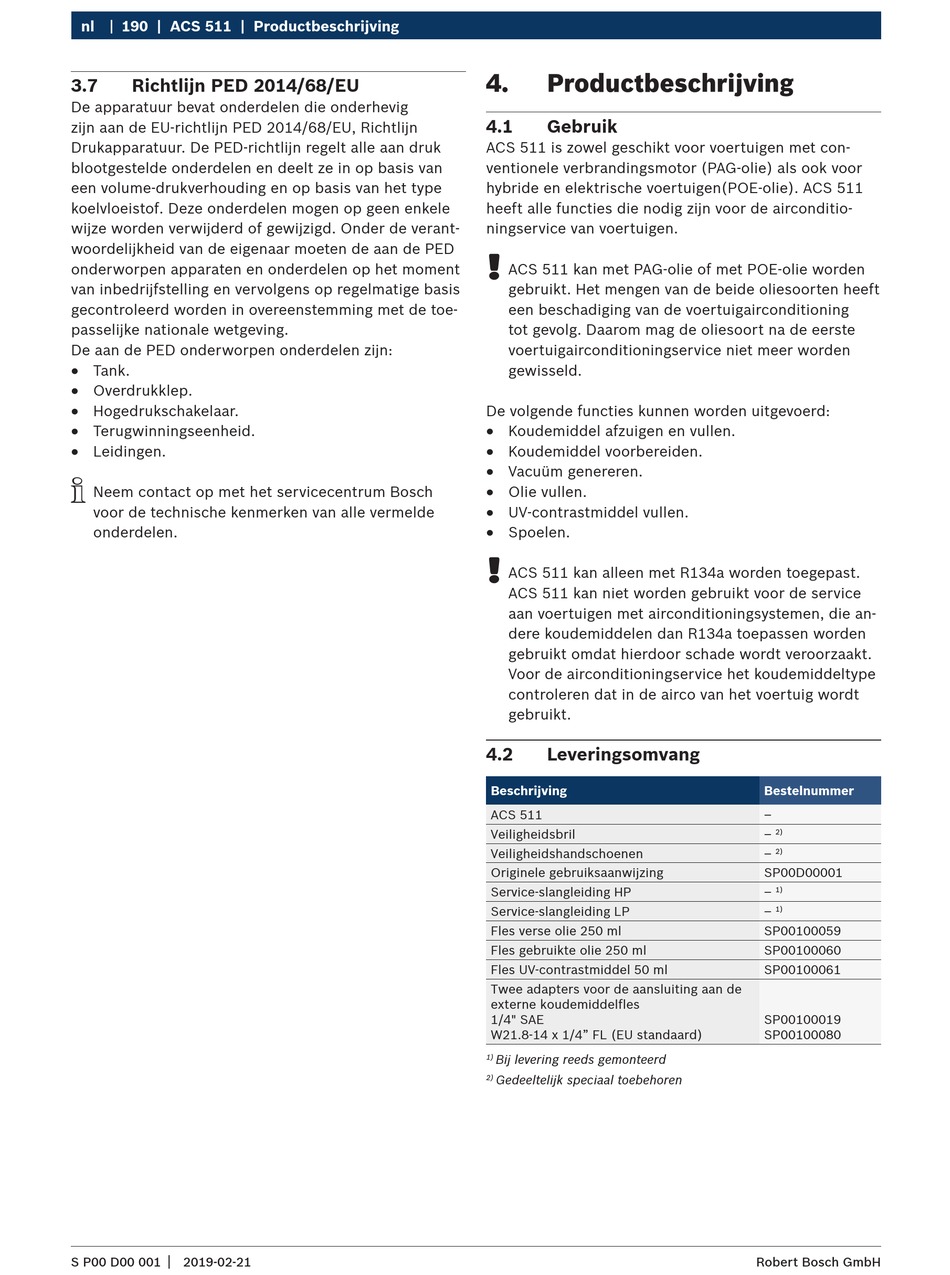

Productbeschrijving - Bosch ACS 511 Originalbetriebsanleitung

nl 190 | ACS 511 | Productbeschrijving
3.7 Richtlijn PED 2014/68/EU
De apparatuur bevat onderdelen die onderhevig
zijn aan de EU-richtlijn PED 2014/68/EU, Richtlijn
Drukapparatuur. De PED-richtlijn regelt alle aan druk
blootgestelde onderdelen en deelt ze in op basis van
een volume-drukverhouding en op basis van het type
koelvloeistof. Deze onderdelen mogen op geen enkele
wijze worden verwijderd of gewijzigd. Onder de verant-
woordelijkheid van de eigenaar moeten de aan de PED
onderworpen apparaten en onderdelen op het moment
van inbedrijfstelling en vervolgens op regelmatige basis
gecontroleerd worden in overeenstemming met de toe-
passelijke nationale wetgeving.
De aan de PED onderworpen onderdelen zijn:
R
Tank.
R
Overdrukklep.
R
Hogedrukschakelaar.
R
Terugwinningseenheid.
R
Leidingen.
i
Neem contact op met het servicecentrum Bosch
voor de technische kenmerken van alle vermelde
onderdelen.
|
S P00 D00 001 2019-02-21
4.

Productbeschrijving

4.1 Gebruik
ACS 511 is zowel geschikt voor voertuigen met con-
ventionele verbrandingsmotor (PAG-olie) als ook voor
hybride en elektrische voertuigen(POE-olie). ACS 511
heeft alle functies die nodig zijn voor de airconditio-
ningservice van voertuigen.
!
ACS 511 kan met PAG-olie of met POE-olie worden
gebruikt. Het mengen van de beide oliesoorten heeft
een beschadiging van de voertuigairconditioning
tot gevolg. Daarom mag de oliesoort na de eerste
voertuigairconditioningservice niet meer worden
gewisseld.
De volgende functies kunnen worden uitgevoerd:
R
Koudemiddel afzuigen en vullen.
R
Koudemiddel voorbereiden.
R
Vacuüm genereren.
R
Olie vullen.
R
UV-contrastmiddel vullen.
R
Spoelen.
!
ACS 511 kan alleen met R134a worden toegepast.
ACS 511 kan niet worden gebruikt voor de service
aan voertuigen met airconditioningsystemen, die an-
dere koudemiddelen dan R134a toepassen worden
gebruikt omdat hierdoor schade wordt veroorzaakt.
Voor de airconditioningservice het koudemiddeltype
controleren dat in de airco van het voertuig wordt
gebruikt.
4.2 Leveringsomvang
Beschrijving
ACS 511
Veiligheidsbril
Veiligheidshandschoenen
Originele gebruiksaanwijzing
Service-slangleiding HP
Service-slangleiding LP
Fles verse olie 250 ml
Fles gebruikte olie 250 ml
Fles UV-contrastmiddel 50 ml
Twee adapters voor de aansluiting aan de
externe koudemiddelfles
1/4" SAE
W21.8-14 x 1/4" FL (EU standaard)
Bij levering reeds gemonteerd
1)
Gedeeltelijk speciaal toebehoren
2)
Bestelnummer
–
–
2)
–
2)
SP00D00001
–
1)
–
1)
SP00100059
SP00100060
SP00100061
SP00100019
SP00100080
Robert Bosch GmbH
