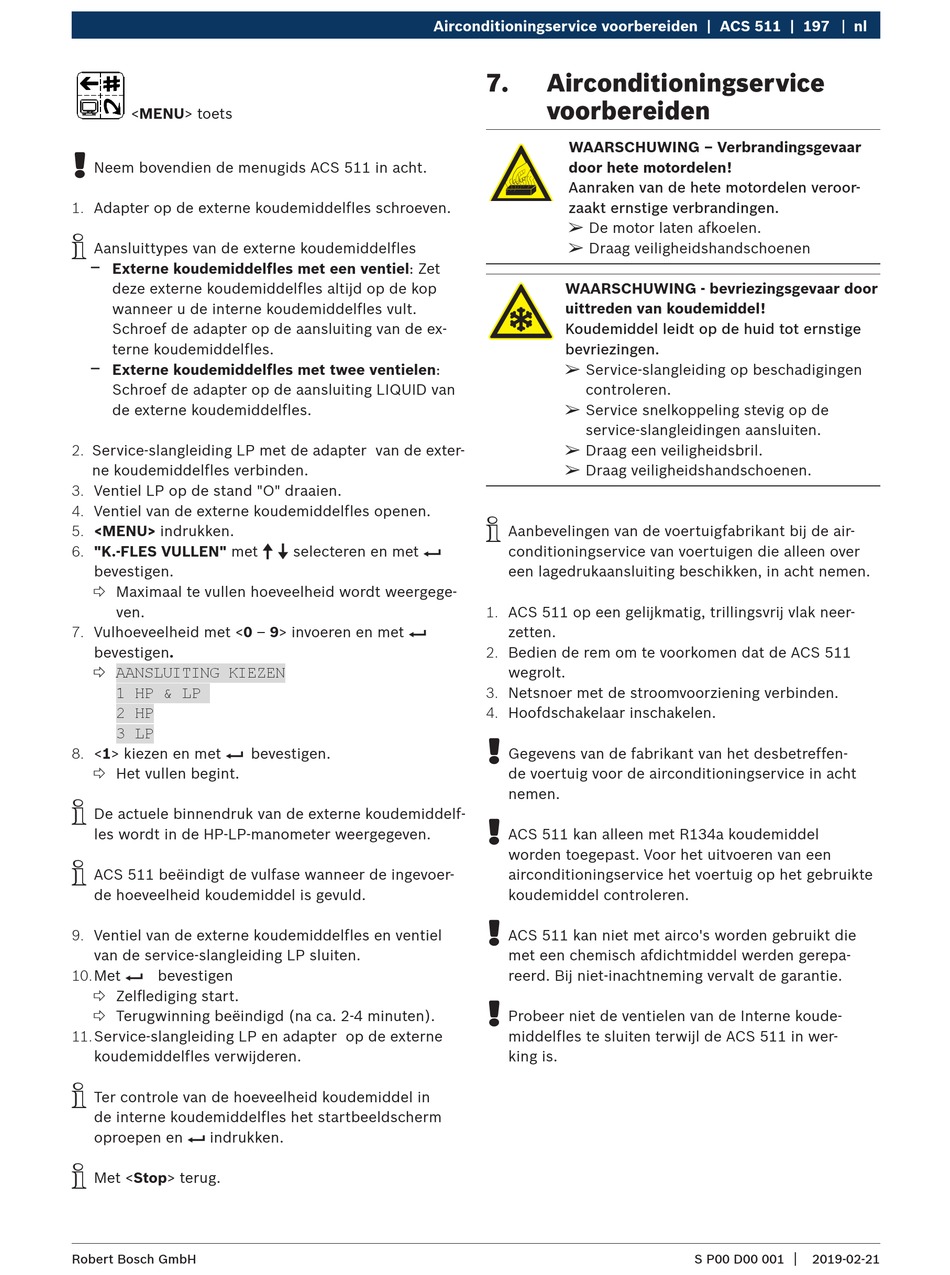

<MENU> toets
!
Neem bovendien de menugids ACS 511 in acht.
1. Adapter op de externe koudemiddelfles schroeven.
i
Aansluittypes van de externe koudemiddelfles
$
Externe koudemiddelfles met een ventiel: Zet
deze externe koudemiddelfles altijd op de kop
wanneer u de interne koudemiddelfles vult.
Schroef de adapter op de aansluiting van de ex-
terne koudemiddelfles.
$
Externe koudemiddelfles met twee ventielen:
Schroef de adapter op de aansluiting LIQUID van
de externe koudemiddelfles.
2. Service-slangleiding LP met de adapter van de exter-
ne koudemiddelfles verbinden.
3. Ventiel LP op de stand "O" draaien.
4. Ventiel van de externe koudemiddelfles openen.
5. <MENU> indrukken.
6. "K.-FLES VULLEN" met o u selecteren en met E
bevestigen.
 Maximaal te vullen hoeveelheid wordt weergege-
ven.
7. Vulhoeveelheid met <0 – 9> invoeren en met E
bevestigen.

AANSLUITING KIEZEN
1 HP & LP
2 HP
3 LP
8. <1> kiezen en met E bevestigen.
 Het vullen begint.
i
De actuele binnendruk van de externe koudemiddelf-
les wordt in de HP-LP-manometer weergegeven.
i
ACS 511 beëindigt de vulfase wanneer de ingevoer-
de hoeveelheid koudemiddel is gevuld.
9. Ventiel van de externe koudemiddelfles en ventiel
van de service-slangleiding LP sluiten.
10. Met E bevestigen
 Zelflediging start.
 Terugwinning beëindigd (na ca. 2-4 minuten).
11. Service-slangleiding LP en adapter op de externe
koudemiddelfles verwijderen.
i
Ter controle van de hoeveelheid koudemiddel in
de interne koudemiddelfles het startbeeldscherm
oproepen en E indrukken.
i
Met <Stop> terug.
Robert Bosch GmbH
Airconditioningservice voorbereiden | ACS 511 | 197
7. Airconditioningservice
voorbereiden
WAARSCHUWING – Verbrandingsgevaar
door hete motordelen!
Aanraken van de hete motordelen veroor-
zaakt ernstige verbrandingen.
¶
De motor laten afkoelen.
¶
Draag veiligheidshandschoenen
WAARSCHUWING - bevriezingsgevaar door
uittreden van koudemiddel!
Koudemiddel leidt op de huid tot ernstige
bevriezingen.
¶
Service-slangleiding op beschadigingen
controleren.
¶
Service snelkoppeling stevig op de
service-slangleidingen aansluiten.
¶
Draag een veiligheidsbril.
¶
Draag veiligheidshandschoenen.
i
Aanbevelingen van de voertuigfabrikant bij de air-
conditioningservice van voertuigen die alleen over
een lagedrukaansluiting beschikken, in acht nemen.
1. ACS 511 op een gelijkmatig, trillingsvrij vlak neer-
zetten.
2. Bedien de rem om te voorkomen dat de ACS 511
wegrolt.
3. Netsnoer met de stroomvoorziening verbinden.
4. Hoofdschakelaar inschakelen.
!
Gegevens van de fabrikant van het desbetreffen-
de voertuig voor de airconditioningservice in acht
nemen.
!
ACS 511 kan alleen met R134a koudemiddel
worden toegepast. Voor het uitvoeren van een
airconditioning service het voertuig op het gebruikte
koudemiddel controleren.
!
ACS 511 kan niet met airco's worden gebruikt die
met een chemisch afdichtmiddel werden gerepa-
reerd. Bij niet-inachtneming vervalt de garantie.
!
Probeer niet de ventielen van de Interne koude-
middelfles te sluiten terwijl de ACS 511 in wer-
king is.
