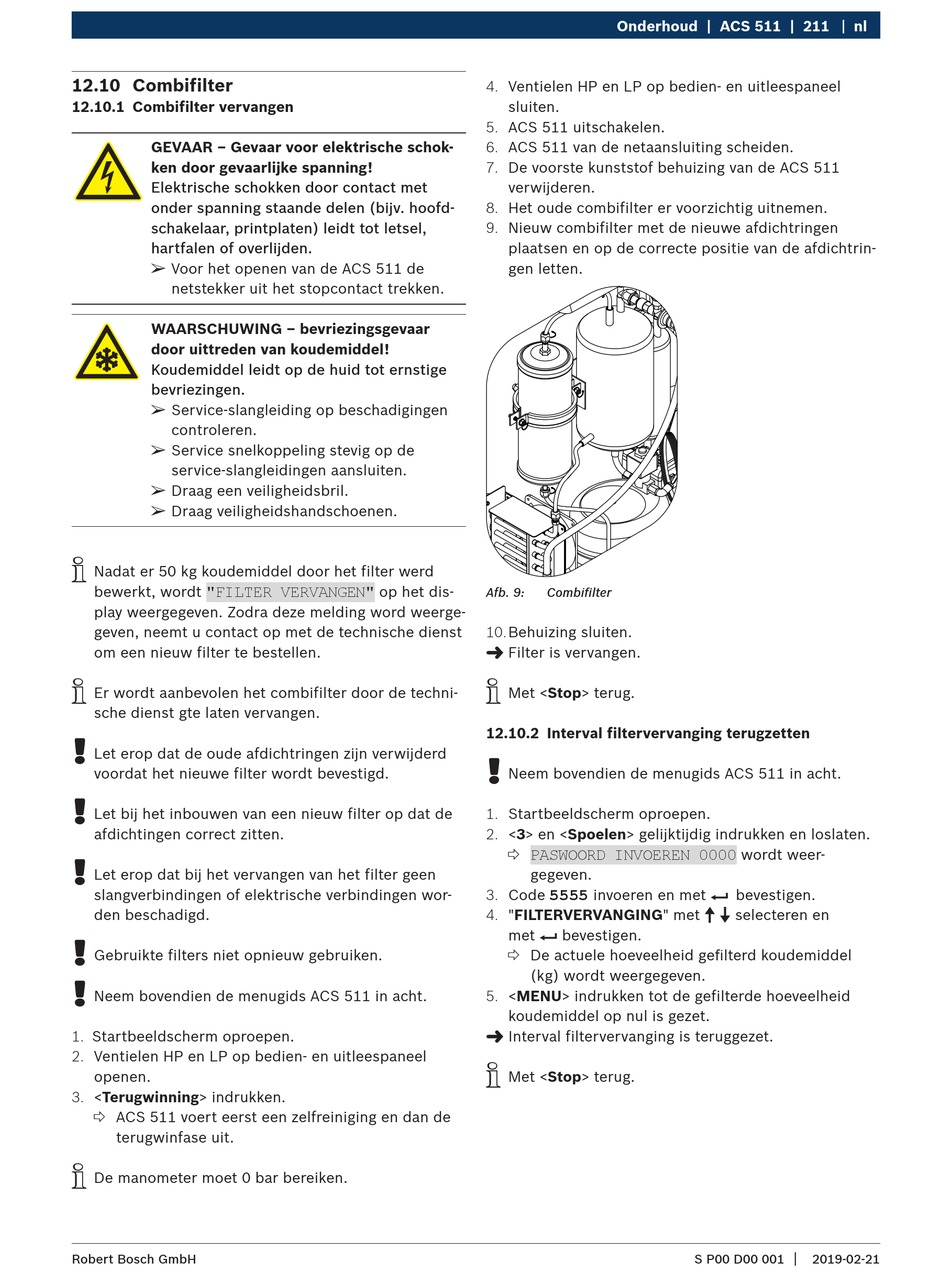

12.10 Combifilter

12.10.1 Combifilter vervangen

GEVAAR – Gevaar voor elektrische schok-
ken door gevaarlijke spanning!
Elektrische schokken door contact met
onder spanning staande delen (bijv. hoofd-
schakelaar, printplaten) leidt tot letsel,
hartfalen of overlijden.
¶
Voor het openen van de ACS 511 de
netstekker uit het stopcontact trekken.
WAARSCHUWING – bevriezingsgevaar
door uittreden van koudemiddel!
Koudemiddel leidt op de huid tot ernstige
bevriezingen.
¶
Service-slangleiding op beschadigingen
controleren.
¶
Service snelkoppeling stevig op de
service-slangleidingen aansluiten.
¶
Draag een veiligheidsbril.
¶
Draag veiligheidshandschoenen.
i
Nadat er 50 kg koudemiddel door het filter werd
"FILTER VERVANGEN"
bewerkt, wordt
play weergegeven. Zodra deze melding word weerge-
geven, neemt u contact op met de technische dienst
om een nieuw filter te bestellen.
i
Er wordt aanbevolen het combifilter door de techni-
sche dienst gte laten vervangen.
!
Let erop dat de oude afdichtringen zijn verwijderd
voordat het nieuwe filter wordt bevestigd.
!
Let bij het inbouwen van een nieuw filter op dat de
afdichtingen correct zitten.
!
Let erop dat bij het vervangen van het filter geen
slangverbindingen of elektrische verbindingen wor-
den beschadigd.
!
Gebruikte filters niet opnieuw gebruiken.
!
Neem bovendien de menugids ACS 511 in acht.
1. Startbeeldscherm oproepen.
2. Ventielen HP en LP op bedien- en uitleespaneel
openen.
3. <Terugwinning> indrukken.
 ACS 511 voert eerst een zelfreiniging en dan de
terugwinfase uit.
i
De manometer moet 0 bar bereiken.
Robert Bosch GmbH
4. Ventielen HP en LP op bedien- en uitleespaneel
sluiten.
5. ACS 511 uitschakelen.
6. ACS 511 van de netaansluiting scheiden.
7. De voorste kunststof behuizing van de ACS 511
verwijderen.
8. Het oude combifilter er voorzichtig uitnemen.
9. Nieuw combifilter met de nieuwe afdichtringen
plaatsen en op de correcte positie van de afdichtrin-
gen letten.
op het dis-
Afb. 9: Combifilter
10. Behuizing sluiten.
"
Filter is vervangen.
i
Met <Stop> terug.

12.10.2 Interval filtervervanging terugzetten

!
Neem bovendien de menugids ACS 511 in acht.
1. Startbeeldscherm oproepen.
2. <3> en <Spoelen> gelijktijdig indrukken en loslaten.
 PASWOORD INVOEREN 0000
gegeven.
5555
3. Code
4. "FILTERVERVANGING" met o u selecteren en
met E bevestigen.
 De actuele hoeveelheid gefilterd koudemiddel
(kg) wordt weergegeven.
5. <MENU> indrukken tot de gefilterde hoeveelheid
koudemiddel op nul is gezet.
"
Interval filtervervanging is teruggezet.
i
Met <Stop> terug.
Onderhoud | ACS 511 | 211
wordt weer-
invoeren en met E bevestigen.
S P00 D00 001
