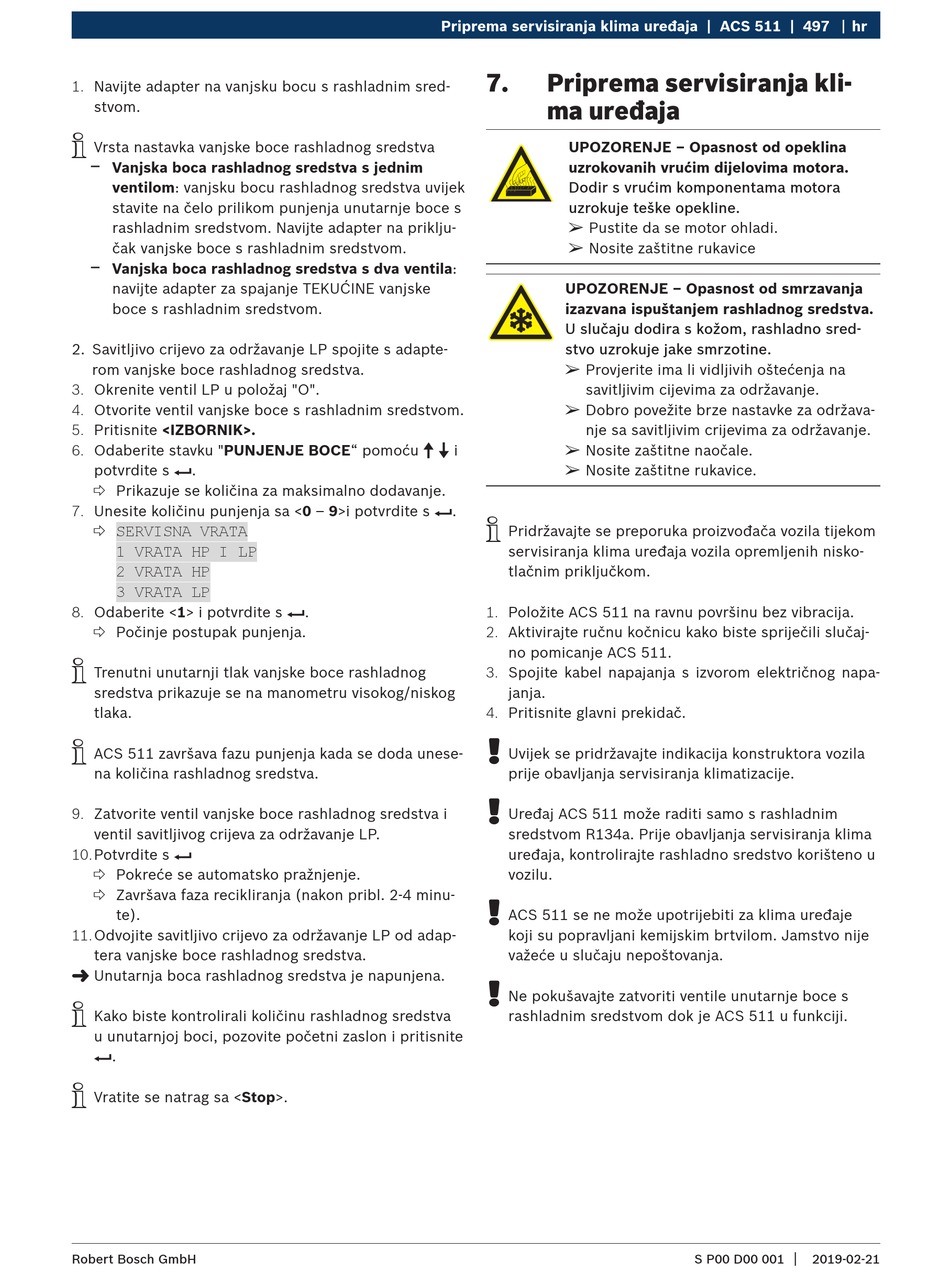

1. Navijte adapter na vanjsku bocu s rashladnim sred-
stvom.
i
Vrsta nastavka vanjske boce rashladnog sredstva
$
Vanjska boca rashladnog sredstva s jednim
ventilom: vanjsku bocu rashladnog sredstva uvijek
stavite na čelo prilikom punjenja unutarnje boce s
rashladnim sredstvom. Navijte adapter na priklju-
čak vanjske boce s rashladnim sredstvom.
$
Vanjska boca rashladnog sredstva s dva ventila:
navijte adapter za spajanje TEKUĆINE vanjske
boce s rashladnim sredstvom.
2. Savitljivo crijevo za održavanje LP spojite s adapte-
rom vanjske boce rashladnog sredstva.
3. Okrenite ventil LP u položaj "O".
4. Otvorite ventil vanjske boce s rashladnim sredstvom.
5. Pritisnite <IZBORNIK>.
6. Odaberite stavku "PUNJENJE BOCE" pomoću o u i
potvrdite s E.
 Prikazuje se količina za maksimalno dodavanje.
7. Unesite količinu punjenja sa <0 – 9>i potvrdite s E.
 SERVISNA VRATA
1 VRATA HP I LP
2 VRATA HP
3 VRATA LP
8. Odaberite <1> i potvrdite s E.
 Počinje postupak punjenja.
i
Trenutni unutarnji tlak vanjske boce rashladnog
sredstva prikazuje se na manometru visokog/niskog
tlaka.
i
ACS 511 završava fazu punjenja kada se doda unese-
na količina rashladnog sredstva.
9. Zatvorite ventil vanjske boce rashladnog sredstva i
ventil savitljivog crijeva za održavanje LP.
10. Potvrdite s E
 Pokreće se automatsko pražnjenje.
 Završava faza recikliranja (nakon pribl. 2-4 minu-
te).
11. Odvojite savitljivo crijevo za održavanje LP od adap-
tera vanjske boce rashladnog sredstva.
"
Unutarnja boca rashladnog sredstva je napunjena.
i
Kako biste kontrolirali količinu rashladnog sredstva
u unutarnjoj boci, pozovite početni zaslon i pritisnite
E.
i
Vratite se natrag sa <Stop>.
Robert Bosch GmbH
Priprema servisiranja klima uređaja | ACS 511 | 497
7. Priprema servisiranja kli-
ma uređaja
UPOZORENJE – Opasnost od opeklina
uzrokovanih vrućim dijelovima motora.
Dodir s vrućim komponentama motora
uzrokuje teške opekline.
¶
Pustite da se motor ohladi.
¶
Nosite zaštitne rukavice
UPOZORENJE – Opasnost od smrzavanja
izazvana ispuštanjem rashladnog sredstva.
U slučaju dodira s kožom, rashladno sred-
stvo uzrokuje jake smrzotine.
¶
Provjerite ima li vidljivih oštećenja na
savitljivim cijevima za održavanje.
¶
Dobro povežite brze nastavke za održava-
nje sa savitljivim crijevima za održavanje.
¶
Nosite zaštitne naočale.
¶
Nosite zaštitne rukavice.
i
Pridržavajte se preporuka proizvođača vozila tijekom
servisiranja klima uređaja vozila opremljenih nisko-
tlačnim priključkom.
1. Položite ACS 511 na ravnu površinu bez vibracija.
2. Aktivirajte ručnu kočnicu kako biste spriječili slučaj-
no pomicanje ACS 511.
3. Spojite kabel napajanja s izvorom električnog napa-
janja.
4. Pritisnite glavni prekidač.
!
Uvijek se pridržavajte indikacija konstruktora vozila
prije obavljanja servisiranja klimatizacije.
!
Uređaj ACS 511 može raditi samo s rashladnim
sredstvom R134a. Prije obavljanja servisiranja klima
uređaja, kontrolirajte rashladno sredstvo korišteno u
vozilu.
!
ACS 511 se ne može upotrijebiti za klima uređaje
koji su popravljani kemijskim brtvilom. Jamstvo nije
važeće u slučaju nepoštovanja.
!
Ne pokušavajte zatvoriti ventile unutarnje boce s
rashladnim sredstvom dok je ACS 511 u funkciji.
