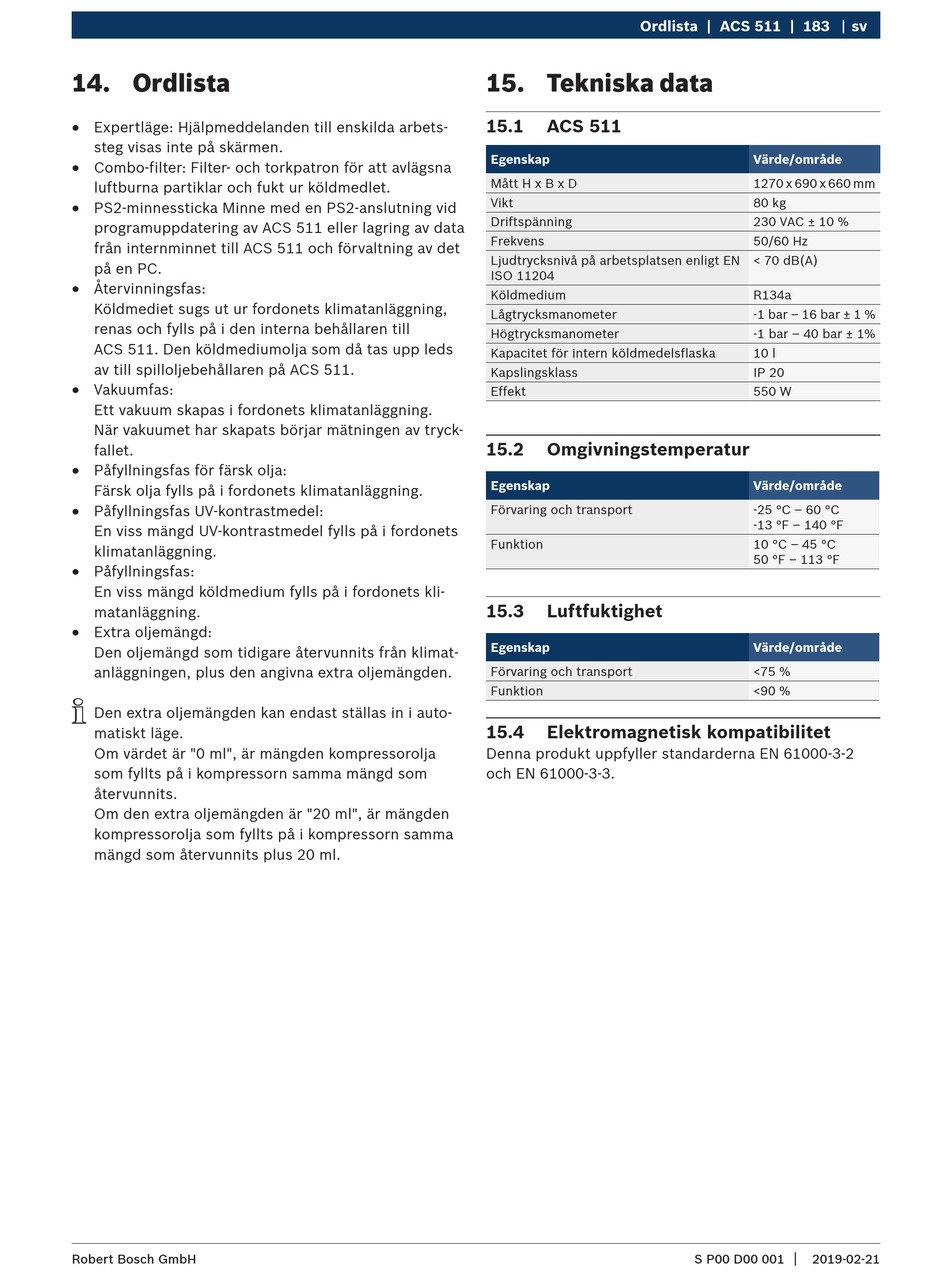

14. Ordlista

R
Expertläge: Hjälpmeddelanden till enskilda arbets-
steg visas inte på skärmen.
R
Combo-filter: Filter- och torkpatron för att avlägsna
luftburna partiklar och fukt ur köldmedlet.
R
PS2-minnessticka Minne med en PS2-anslutning vid
programuppdatering av ACS 511 eller lagring av data
från internminnet till ACS 511 och förvaltning av det
på en PC.
R
Återvinningsfas:
Köldmediet sugs ut ur fordonets klimatanläggning,
renas och fylls på i den interna behållaren till
ACS 511. Den köldmediumolja som då tas upp leds
av till spilloljebehållaren på ACS 511.
R
Vakuumfas:
Ett vakuum skapas i fordonets klimatanläggning.
När vakuumet har skapats börjar mätningen av tryck-
fallet.
R
Påfyllningsfas för färsk olja:
Färsk olja fylls på i fordonets klimatanläggning.
R
Påfyllningsfas UV-kontrastmedel:
En viss mängd UV-kontrastmedel fylls på i fordonets
klimatanläggning.
R
Påfyllningsfas:
En viss mängd köldmedium fylls på i fordonets kli-
matanläggning.
R
Extra oljemängd:
Den oljemängd som tidigare återvunnits från klimat-
anläggningen, plus den angivna extra oljemängden.
i
Den extra oljemängden kan endast ställas in i auto-
matiskt läge.
Om värdet är "0 ml", är mängden kompressorolja
som fyllts på i kompressorn samma mängd som
återvunnits.
Om den extra oljemängden är "20 ml", är mängden
kompressorolja som fyllts på i kompressorn samma
mängd som återvunnits plus 20 ml.
Robert Bosch GmbH
Ordlista | ACS 511 | 183

15. Tekniska data

15.1

ACS 511

Egenskap
Mått H x B x D
Vikt
Driftspänning
Frekvens
Ljudtrycksnivå på arbetsplatsen enligt EN
ISO 11204
Köldmedium
Lågtrycksmanometer
Högtrycksmanometer
Kapacitet för intern köldmedelsflaska
Kapslingsklass
Effekt
15.2

Omgivningstemperatur

Egenskap
Förvaring och transport
Funktion
15.3

Luftfuktighet

Egenskap
Förvaring och transport
Funktion
15.4

Elektromagnetisk kompatibilitet

Denna produkt uppfyller standarderna EN 61000-3-2
och EN 61000-3-3.
sv
Värde/område
1270 x 690 x 660 mm
80 kg
230 VAC ± 10 %
50/60 Hz
< 70 dB(A)
R134a
-1 bar – 16 bar ± 1 %
-1 bar – 40 bar ± 1%
10 l
IP 20
550 W
Värde/område
-25 °C – 60 °C
-13 °F – 140 °F
10 °C – 45 °C
50 °F – 113 °F
Värde/område
<75 %
<90 %
|
S P00 D00 001 2019-02-21
