pt 222 | ACS 511 | Descrição do produto
4.4.3 Campo de comando e indicação
As teclas de seleção e de função do campo de comando
servem para comandar o menu e as fases de serviço.
6
5
4
3
2
1
10 9

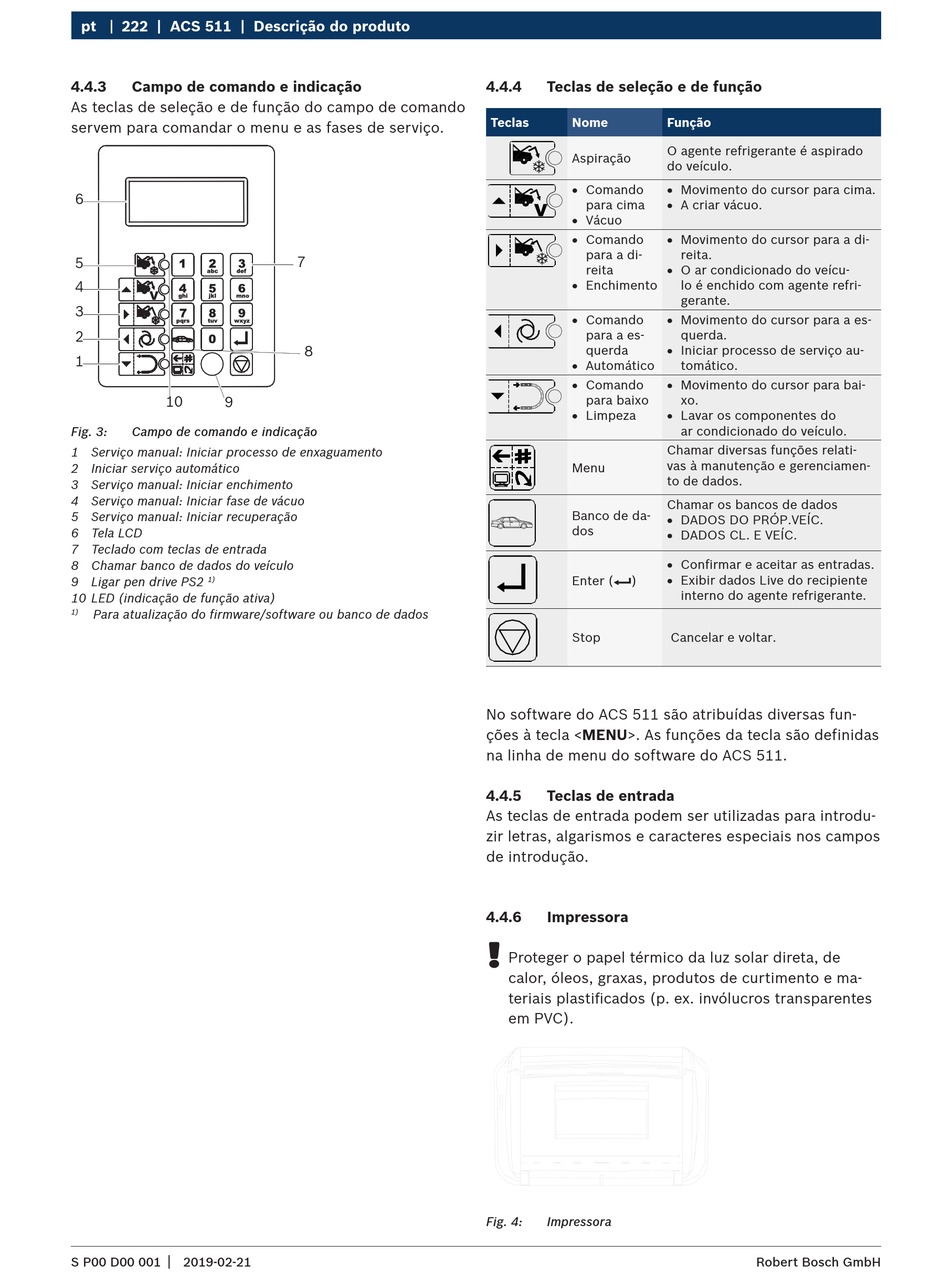

Fig. 3: Campo de comando e indicação
1 Serviço manual: Iniciar processo de enxaguamento
2 Iniciar serviço automático
3 Serviço manual: Iniciar enchimento
4 Serviço manual: Iniciar fase de vácuo
5 Serviço manual: Iniciar recuperação
6 Tela LCD
7 Teclado com teclas de entrada
8 Chamar banco de dados do veículo
9 Ligar pen drive PS2
1)
10 LED (indicação de função ativa)
Para atualização do firmware/software ou banco de dados
1)
|
S P00 D00 001 2019-02-21
7
8
4.4.4 Teclas de seleção e de função
Teclas Nome
Aspiração
R Comando
para cima
R Vácuo
R Comando
para a di-
reita
R Enchimento
R Comando
para a es-
querda
R Automático
R Comando
para baixo
R Limpeza
Menu
Banco de da-
dos
E
Enter ( )
Stop
No software do ACS 511 são atribuídas diversas fun-
ções à tecla <MENU>. As funções da tecla são definidas
na linha de menu do software do ACS 511.
4.4.5 Teclas de entrada
As teclas de entrada podem ser utilizadas para introdu-
zir letras, algarismos e caracteres especiais nos campos
de introdução.
4.4.6 Impressora
!
Proteger o papel térmico da luz solar direta, de
calor, óleos, graxas, produtos de curtimento e ma-
teriais plastificados (p. ex. invólucros transparentes
em PVC).
Fig. 4: Impressora
Função
O agente refrigerante é aspirado
do veículo.
R Movimento do cursor para cima.
R A criar vácuo.
R Movimento do cursor para a di-
reita.
R O ar condicionado do veícu-
lo é enchido com agente refri-
gerante.
R Movimento do cursor para a es-
querda.
R Iniciar processo de serviço au-
tomático.
R Movimento do cursor para bai-
xo.
R Lavar os componentes do
ar condicionado do veículo.
Chamar diversas funções relati-
vas à manutenção e gerenciamen-
to de dados.
Chamar os bancos de dados
R DADOS DO PRÓP.VEÍC.
R DADOS CL. E VEÍC.
R Confirmar e aceitar as entradas.
R Exibir dados Live do recipiente
interno do agente refrigerante.
Cancelar e voltar.
