Toimituksen Sisältö - Bosch ACS 511 Originalbetriebsanleitung

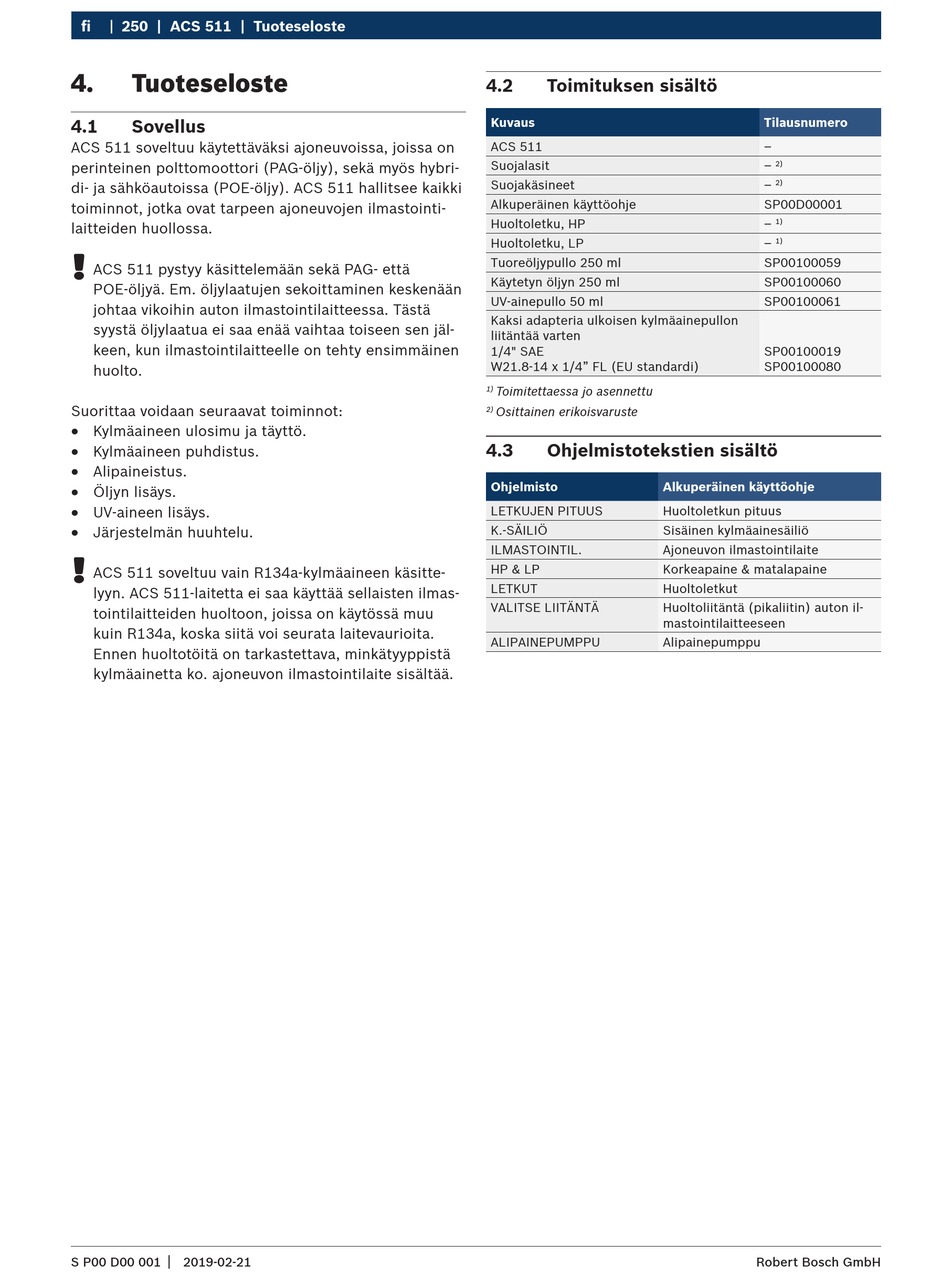

fi 250 | ACS 511 | Tuoteseloste
4. Tuoteseloste
4.1 Sovellus
ACS 511 soveltuu käytettäväksi ajoneuvoissa, joissa on
perinteinen polttomoottori (PAG-öljy), sekä myös hybri-
di- ja sähköautoissa (POE-öljy). ACS 511 hallitsee kaikki
toiminnot, jotka ovat tarpeen ajoneuvojen ilmastointi-
laitteiden huollossa.
!
ACS 511 pystyy käsittelemään sekä PAG- että
POE-öljyä. Em. öljylaatujen sekoittaminen keskenään
johtaa vikoihin auton ilmastointilaitteessa. Tästä
syystä öljylaatua ei saa enää vaihtaa toiseen sen jäl-
keen, kun ilmastointilaitteelle on tehty ensimmäinen
huolto.
Suorittaa voidaan seuraavat toiminnot:
R
Kylmäaineen ulosimu ja täyttö.
R
Kylmäaineen puhdistus.
R
Alipaineistus.
R
Öljyn lisäys.
R
UV-aineen lisäys.
R
Järjestelmän huuhtelu.
!
ACS 511 soveltuu vain R134a-kylmäaineen käsitte-
lyyn. ACS 511-laitetta ei saa käyttää sellaisten ilmas-
tointilaitteiden huoltoon, joissa on käytössä muu
kuin R134a, koska siitä voi seurata laitevaurioita.
Ennen huoltotöitä on tarkastettava, minkätyyppistä
kylmäainetta ko. ajoneuvon ilmastointilaite sisältää.
|
S P00 D00 001 2019-02-21
4.2 Toimituksen sisältö
Kuvaus
ACS 511
Suojalasit
Suojakäsineet
Alkuperäinen käyttöohje
Huoltoletku, HP
Huoltoletku, LP
Tuoreöljypullo 250 ml
Käytetyn öljyn 250 ml
UV-ainepullo 50 ml
Kaksi adapteria ulkoisen kylmäainepullon
liitäntää varten
1/4" SAE
W21.8-14 x 1/4" FL (EU standardi)
Toimitettaessa jo asennettu
1)
Osittainen erikoisvaruste
2)
4.3 Ohjelmistotekstien sisältö
Ohjelmisto Alkuperäinen käyttöohje
LETKUJEN PITUUS Huoltoletkun pituus
K.-SÄILIÖ Sisäinen kylmäainesäiliö
ILMASTOINTIL. Ajoneuvon ilmastointilaite
HP & LP Korkeapaine & matalapaine
LETKUT Huoltoletkut
VALITSE LIITÄNTÄ Huoltoliitäntä (pikaliitin) auton il-
mastointilaitteeseen
ALIPAINEPUMPPU Alipainepumppu
Tilausnumero
–
–
2)
–
2)
SP00D00001
–
1)
–
1)
SP00100059
SP00100060
SP00100061
SP00100019
SP00100080
Robert Bosch GmbH
