Beskrivelse av enheten
4.4.1
Forside
2
1
12
11

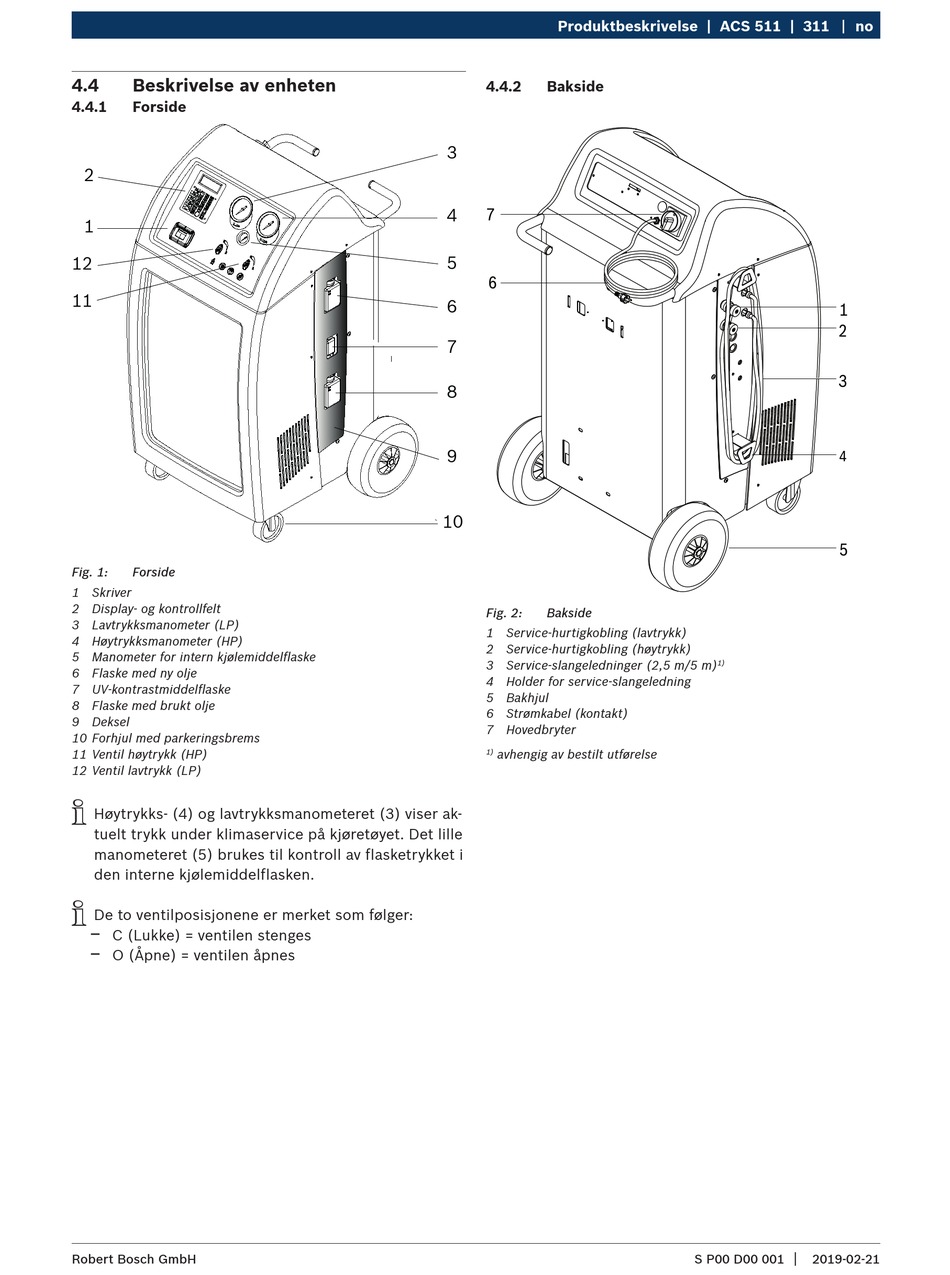

Fig. 1:
Forside
1 Skriver
2 Display- og kontrollfelt
3 Lavtrykksmanometer (LP)
4 Høytrykksmanometer (HP)
5 Manometer for intern kjølemiddelflaske
6 Flaske med ny olje
7 UV-kontrastmiddelflaske
8 Flaske med brukt olje
9 Deksel
10 Forhjul med parkeringsbrems
11 Ventil høytrykk (HP)
12 Ventil lavtrykk (LP)
i
Høytrykks- (4) og lavtrykksmanometeret (3) viser ak-
tuelt trykk under klimaservice på kjøretøyet. Det lille
manometeret (5) brukes til kontroll av flasketrykket i
den interne kjølemiddelflasken.
i
De to ventilposisjonene er merket som følger:
$
C (Lukke) = ventilen stenges
$
O (Åpne) = ventilen åpnes
Robert Bosch GmbH
Produktbeskrivelse | ACS 511 | 311
4.4.2
Bakside
3
4
7
5
6
6
7
8
9
10
Fig. 2:
Bakside
1 Service-hurtigkobling (lavtrykk)
2 Service-hurtigkobling (høytrykk)
3 Service-slangeledninger (2,5 m/5 m)
4 Holder for service-slangeledning
5 Bakhjul
6 Strømkabel (kontakt)
7 Hovedbryter
avhengig av bestilt utførelse
1)
no
1
2
3
4
5
1)
|
S P00 D00 001
