nl 192 | ACS 511 | Productbeschrijving

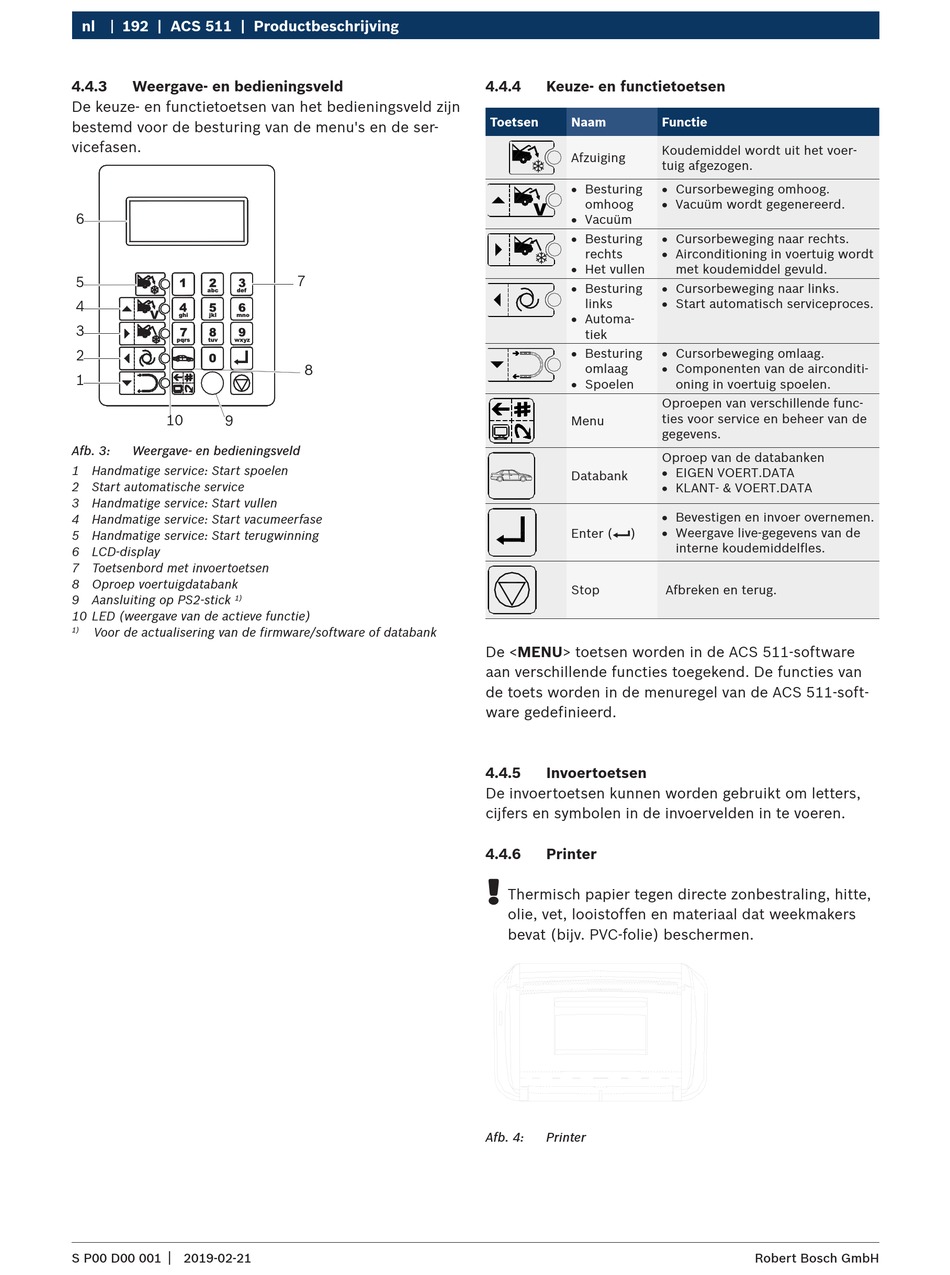

4.4.3 Weergave- en bedieningsveld
De keuze- en functietoetsen van het bedieningsveld zijn
bestemd voor de besturing van de menu's en de ser-
vicefasen.
6
5
4
3
2
1
10
9
Afb. 3: Weergave- en bedieningsveld
1 Handmatige service: Start spoelen
2 Start automatische service
3 Handmatige service: Start vullen
4 Handmatige service: Start vacumeerfase
5 Handmatige service: Start terugwinning
6 LCD-display
7 Toetsenbord met invoertoetsen
8 Oproep voertuigdatabank
9 Aansluiting op PS2-stick
1)
10 LED (weergave van de actieve functie)
Voor de actualisering van de firmware/software of databank
1)
|
S P00 D00 001 2019-02-21
7
8
4.4.4 Keuze- en functietoetsen
Toetsen Naam Functie
Koudemiddel wordt uit het voer-
Afzuiging
tuig afgezogen.
R Besturing R Cursorbeweging omhoog.
R Vacuüm wordt gegenereerd.
omhoog
R Vacuüm
R Besturing R Cursorbeweging naar rechts.
R Airconditioning in voertuig wordt
rechts
R Het vullen
R Besturing R Cursorbeweging naar links.
R Start automatisch serviceproces.
links
R Automa-
tiek
R Besturing R Cursorbeweging omlaag.
R Componenten van de airconditi-
omlaag
R Spoelen
Oproepen van verschillende func-
ties voor service en beheer van de
Menu
gegevens.
Oproep van de databanken
R EIGEN VOERT.DATA
Databank
R KLANT- & VOERT.DATA
R Bevestigen en invoer overnemen.
E
R Weergave live-gegevens van de
Enter ( )
Stop
De <MENU> toetsen worden in de ACS 511-software
aan verschillende functies toegekend. De functies van
de toets worden in de menuregel van de ACS 511-soft-
ware gedefinieerd.
4.4.5 Invoertoetsen
De invoertoetsen kunnen worden gebruikt om letters,
cijfers en symbolen in de invoervelden in te voeren.
4.4.6 Printer
!
Thermisch papier tegen directe zonbestraling, hitte,
olie, vet, looistoffen en materiaal dat weekmakers
bevat (bijv. PVC-folie) beschermen.
Afb. 4: Printer
met koudemiddel gevuld.
oning in voertuig spoelen.
interne koudemiddelfles.
Afbreken en terug.
