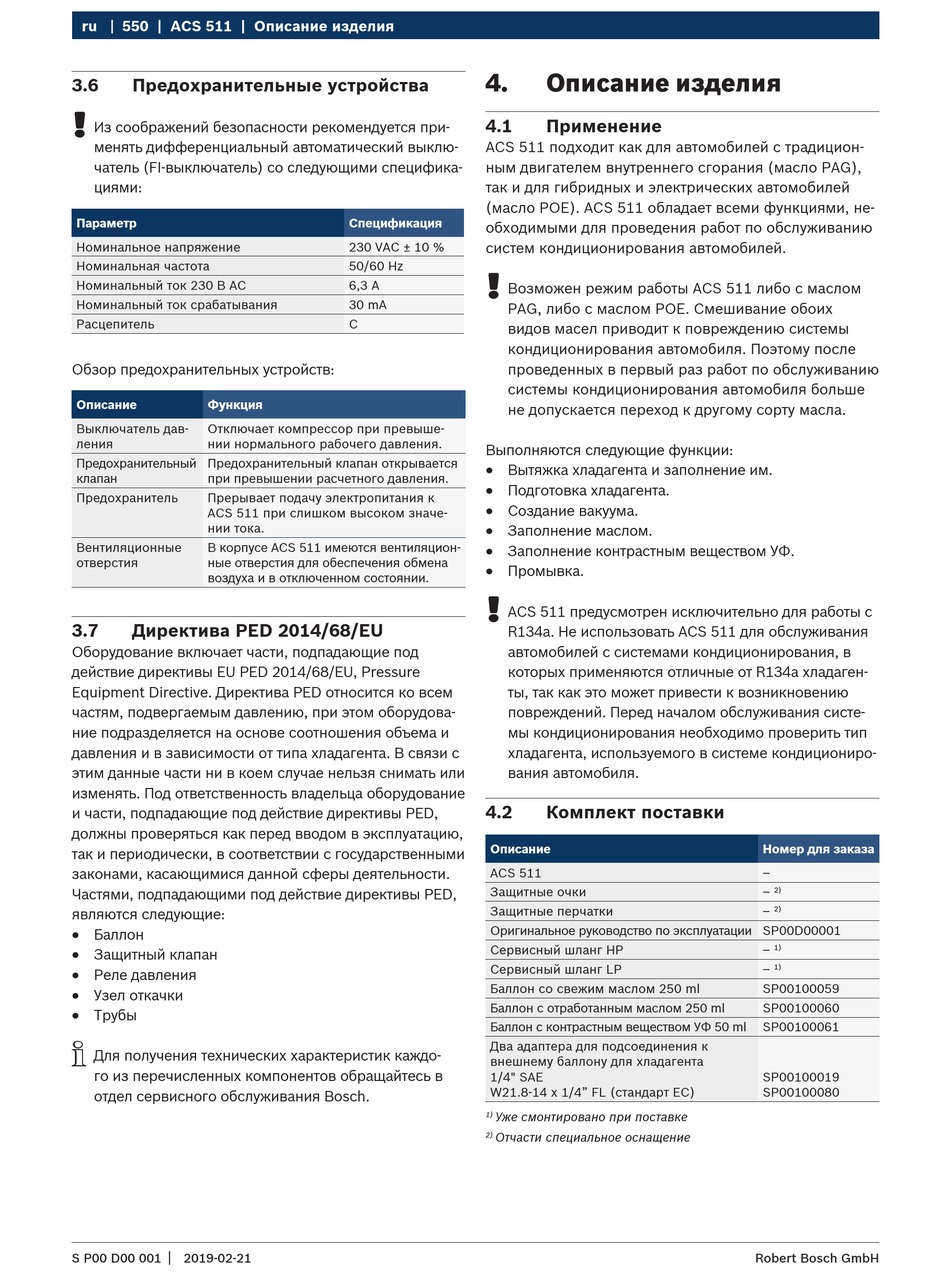

ru 550 | ACS 511 | Описание изделия
3.6 Предохранительные устройства
!
Из соображений безопасности рекомендуется при-
менять дифференциальный автоматический выклю-
чатель (FI-выключатель) со следующими специфика-
циями:
Параметр
Номинальное напряжение
Номинальная частота
Номинальный ток 230 В AC
Номинальный ток срабатывания
Расцепитель
Обзор предохранительных устройств:
Описание Функция
Выключатель дав- Отключает компрессор при превыше-
ления нии нормального рабочего давления.
Предохранительный Предохранительный клапан открывается
клапан при превышении расчетного давления.
Предохранитель Прерывает подачу электропитания к
ACS 511 при слишком высоком значе-
нии тока.
Вентиляционные В корпусе ACS 511 имеются вентиляцион-
отверстия ные отверстия для обеспечения обмена
воздуха и в отключенном состоянии.
3.7 Директива PED 2014/68/EU
Оборудование включает части, подпадающие под
действие директивы EU PED 2014/68/EU, Pressure
Equipment Directive. Директива PED относится ко всем
частям, подвергаемым давлению, при этом оборудова-
ние подразделяется на основе соотношения объема и
давления и в зависимости от типа хладагента. В связи с
этим данные части ни в коем случае нельзя снимать или
изменять. Под ответственность владельца оборудование
и части, подпадающие под действие директивы PED,
должны проверяться как перед вводом в эксплуатацию,
так и периодически, в соответствии с государственными
законами, касающимися данной сферы деятельности.
Частями, подпадающими под действие директивы PED,
являются следующие:
R
Баллон
R
Защитный клапан
R
Реле давления
R
Узел откачки
R
Трубы
i
Для получения технических характеристик каждо-
го из перечисленных компонентов обращайтесь в
отдел сервисного обслуживания Bosch.
|
S P00 D00 001 2019-02-21
4.
4.1
ACS 511 подходит как для автомобилей с традицион-
ным двигателем внутреннего сгорания (масло PAG),
так и для гибридных и электрических автомобилей
(масло POE). ACS 511 обладает всеми функциями, не-
Спецификация
обходимыми для проведения работ по обслуживанию
230 VAC ± 10 % систем кондиционирования автомобилей.
50/60 Hz
!
6,3 A
Возможен режим работы ACS 511 либо с маслом
30 mA
PAG, либо с маслом POE. Смешивание обоих
C
видов масел приводит к повреждению системы
кондиционирования автомобиля. Поэтому после
проведенных в первый раз работ по обслуживанию
системы кондиционирования автомобиля больше
не допускается переход к другому сорту масла.
Выполняются следующие функции:
R
Вытяжка хладагента и заполнение им.
R
Подготовка хладагента.
R
Создание вакуума.
R
Заполнение маслом.
R
Заполнение контрастным веществом УФ.
R
Промывка.
!
ACS 511 предусмотрен исключительно для работы с
R134a. Не использовать ACS 511 для обслуживания
автомобилей с системами кондиционирования, в
которых применяются отличные от R134a хладаген-
ты, так как это может привести к возникновению
повреждений. Перед началом обслуживания систе-
мы кондиционирования необходимо проверить тип
хладагента, используемого в системе кондициониро-
вания автомобиля.
4.2
Описание
ACS 511
Защитные очки
Защитные перчатки
Оригинальное руководство по эксплуатации SP00D00001
Сервисный шланг HP
Сервисный шланг LP
Баллон со свежим маслом 250 ml
Баллон с отработанным маслом 250 ml
Баллон с контрастным веществом УФ 50 ml
Два адаптера для подсоединения к
внешнему баллону для хладагента
1/4" SAE
W21.8-14 x 1/4" FL (стандарт ЕС)
Уже смонтировано при поставке
1)
Oтчасти специальное оснащение
2)
Описание изделия
Применение
Комплект поставки
Номер для заказа
–
–
2)
–
2)
–
1)
–
1)
SP00100059
SP00100060
SP00100061
SP00100019
SP00100080
