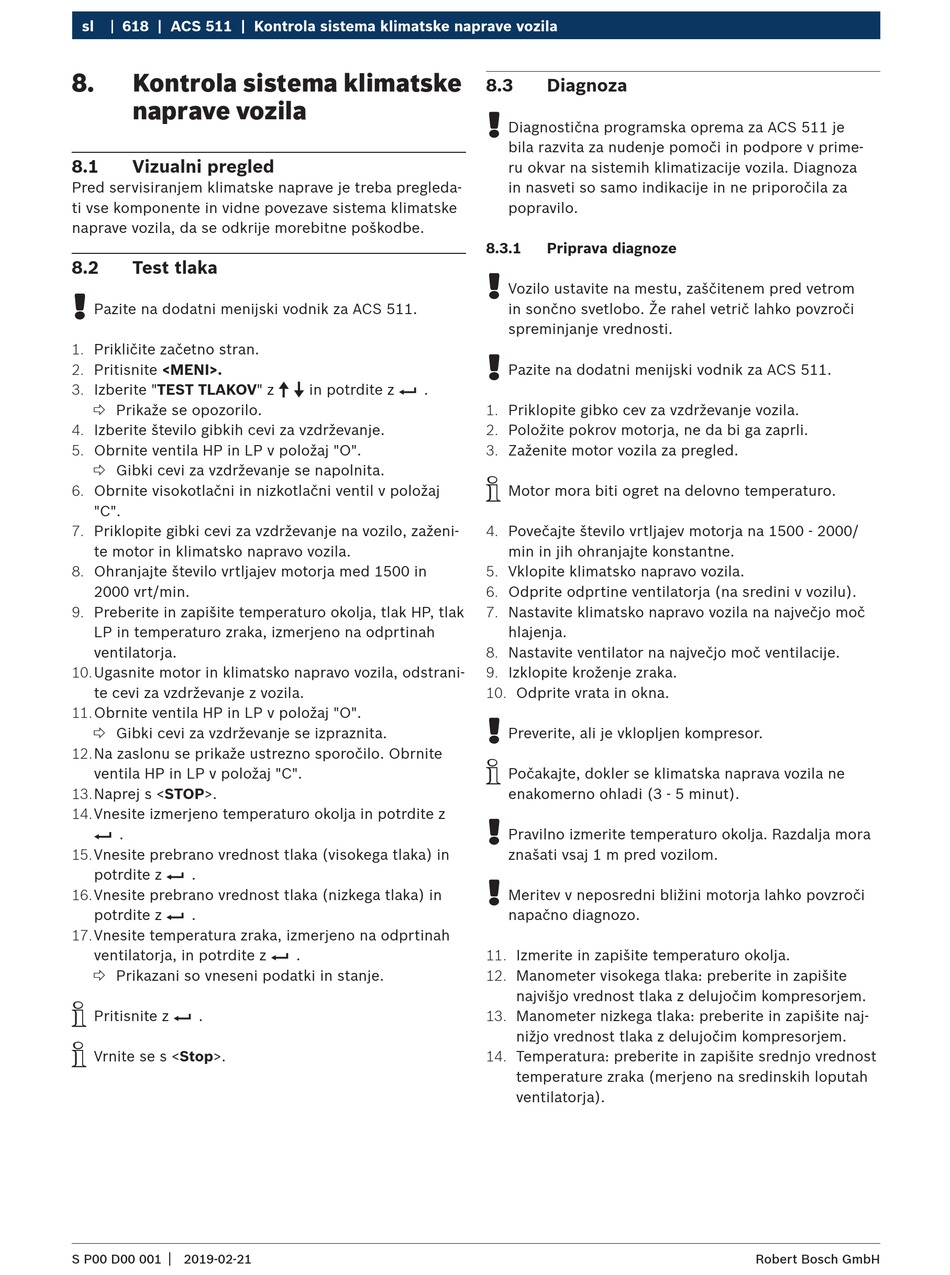

sl 618 | ACS 511 | Kontrola sistema klimatske naprave vozila
8. Kontrola sistema klimatske
naprave vozila
8.1 Vizualni pregled
Pred servisiranjem klimatske naprave je treba pregleda-
ti vse komponente in vidne povezave sistema klimatske
naprave vozila, da se odkrije morebitne poškodbe.
8.2 Test tlaka
!
Pazite na dodatni menijski vodnik za ACS 511.
1. Prikličite začetno stran.
2. Pritisnite <MENI>.
3. Izberite "TEST TLAKOV" z o u in potrdite z E .
 Prikaže se opozorilo.
4. Izberite število gibkih cevi za vzdrževanje.
5. Obrnite ventila HP in LP v položaj "O".
 Gibki cevi za vzdrževanje se napolnita.
6. Obrnite visokotlačni in nizkotlačni ventil v položaj
"C".
7. Priklopite gibki cevi za vzdrževanje na vozilo, zaženi-
te motor in klimatsko napravo vozila.
8. Ohranjajte število vrtljajev motorja med 1500 in
2000 vrt/min.
9. Preberite in zapišite temperaturo okolja, tlak HP, tlak
LP in temperaturo zraka, izmerjeno na odprtinah
ventilatorja.
10. Ugasnite motor in klimatsko napravo vozila, odstrani-
te cevi za vzdrževanje z vozila.
11. Obrnite ventila HP in LP v položaj "O".
 Gibki cevi za vzdrževanje se izpraznita.
12. Na zaslonu se prikaže ustrezno sporočilo. Obrnite
ventila HP in LP v položaj "C".
13. Naprej s <STOP>.
14. Vnesite izmerjeno temperaturo okolja in potrdite z
E .
15. Vnesite prebrano vrednost tlaka (visokega tlaka) in
potrdite z E .
16. Vnesite prebrano vrednost tlaka (nizkega tlaka) in
potrdite z E .
17. Vnesite temperatura zraka, izmerjeno na odprtinah
ventilatorja, in potrdite z E .
 Prikazani so vneseni podatki in stanje.
i
Pritisnite z E .
i
Vrnite se s <Stop>.
|
S P00 D00 001 2019-02-21
8.3 Diagnoza
!
Diagnostična programska oprema za ACS 511 je
bila razvita za nudenje pomoči in podpore v prime-
ru okvar na sistemih klimatizacije vozila. Diagnoza
in nasveti so samo indikacije in ne priporočila za
popravilo.
8.3.1 Priprava diagnoze
!
Vozilo ustavite na mestu, zaščitenem pred vetrom
in sončno svetlobo. Že rahel vetrič lahko povzroči
spreminjanje vrednosti.
!
Pazite na dodatni menijski vodnik za ACS 511.
1. Priklopite gibko cev za vzdrževanje vozila.
2. Položite pokrov motorja, ne da bi ga zaprli.
3. Zaženite motor vozila za pregled.
i
Motor mora biti ogret na delovno temperaturo.
4. Povečajte število vrtljajev motorja na 1500 - 2000/
min in jih ohranjajte konstantne.
5. Vklopite klimatsko napravo vozila.
6. Odprite odprtine ventilatorja (na sredini v vozilu).
7. Nastavite klimatsko napravo vozila na največjo moč
hlajenja.
8. Nastavite ventilator na največjo moč ventilacije.
9. Izklopite kroženje zraka.
10. Odprite vrata in okna.
!
Preverite, ali je vklopljen kompresor.
i
Počakajte, dokler se klimatska naprava vozila ne
enakomerno ohladi (3 - 5 minut).
!
Pravilno izmerite temperaturo okolja. Razdalja mora
znašati vsaj 1 m pred vozilom.
!
Meritev v neposredni bližini motorja lahko povzroči
napačno diagnozo.
11. Izmerite in zapišite temperaturo okolja.
12. Manometer visokega tlaka: preberite in zapišite
najvišjo vrednost tlaka z delujočim kompresorjem.
13. Manometer nizkega tlaka: preberite in zapišite naj-
nižjo vrednost tlaka z delujočim kompresorjem.
14. Temperatura: preberite in zapišite srednjo vrednost
temperature zraka (merjeno na sredinskih loputah
ventilatorja).
