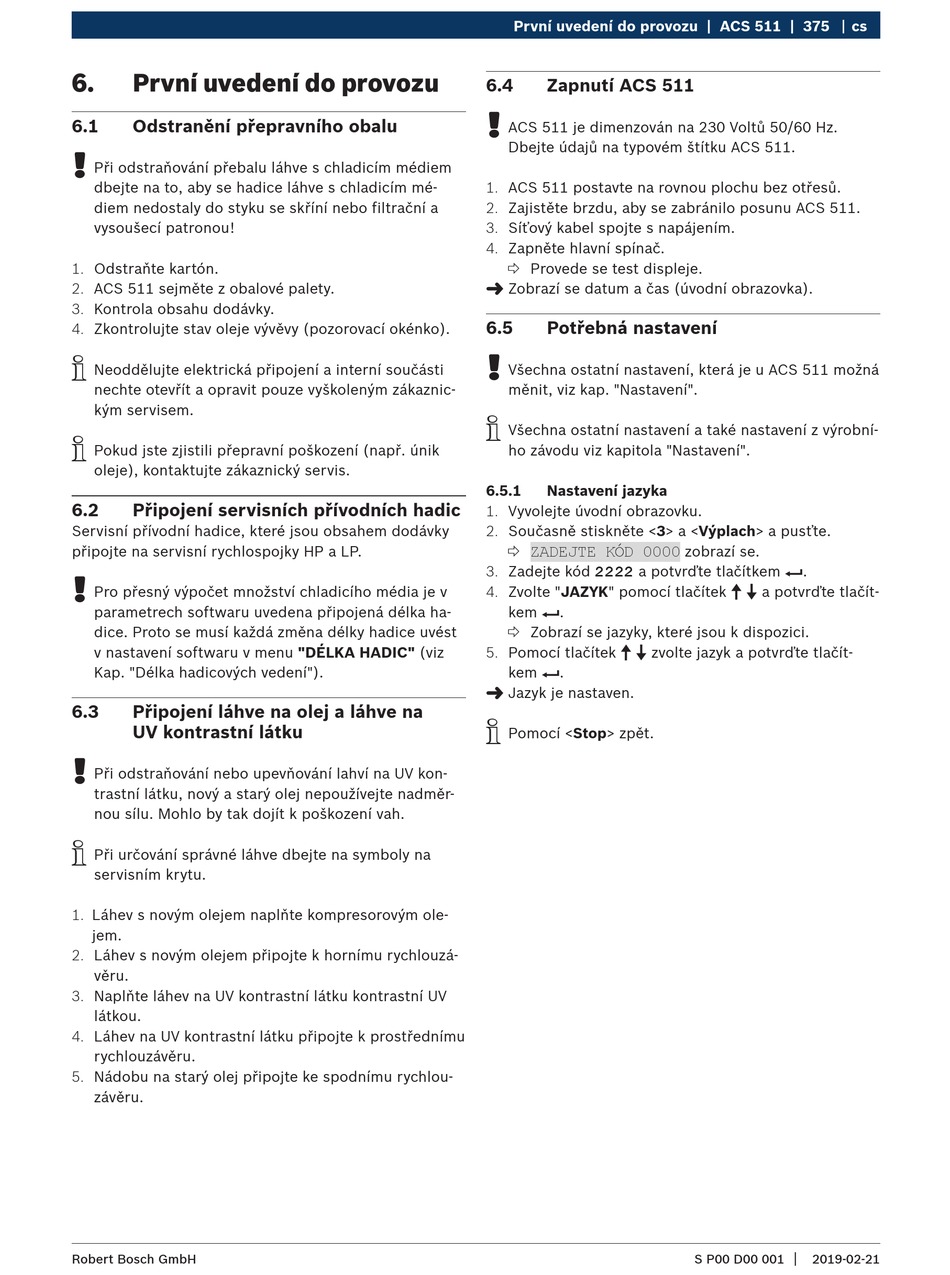

6. První uvedení do provozu
6.1 Odstranění přepravního obalu
!
Při odstraňování přebalu láhve s chladicím médiem
dbejte na to, aby se hadice láhve s chladicím mé-
diem nedostaly do styku se skříní nebo filtrační a
vysou šecí patronou!
1. Odstraňte kartón.
2. ACS 511 sejměte z obalové palety.
3. Kontrola obsahu dodávky.
4. Zkontrolujte stav oleje vývěvy (pozorovací okénko).
i
Neoddělujte elektrická připojení a interní součásti
nechte otevřít a opravit pouze vyškoleným zákaznic-
kým servisem.
i
Pokud jste zjistili přepravní poškození (např. únik
oleje), kontaktujte zákaznický servis.
6.2 Připojení servisních přívodních hadic
Servisní přívodní hadice, které jsou obsahem dodávky
připojte na servisní rychlospojky HP a LP.
!
Pro přesný výpočet množství chladicího média je v
parametrech softwaru uvedena připojená délka ha-
dice. Proto se musí každá změna délky hadice uvést
v nastavení softwaru v menu "DÉLKA HADIC" (viz
Kap. "Délka hadicových vedení").
6.3 Připojení láhve na olej a láhve na
UV kontrastní látku
!
Při odstraňování nebo upevňování lahví na UV kon-
trastní látku, nový a starý olej nepoužívejte nadměr-
nou sílu. Mohlo by tak dojít k poškození vah.
i
Při určování správné láhve dbejte na symboly na
servisním krytu.
1. Láhev s novým olejem naplňte kompresorovým ole-
jem.
2. Láhev s novým olejem připojte k hornímu rychlouzá-
věru.
3. Naplňte láhev na UV kontrastní látku kontrastní UV
látkou.
4. Láhev na UV kontrastní látku připojte k prostřednímu
rychlouzávěru.
5. Nádobu na starý olej připojte ke spodnímu rychlou-
závěru.
Robert Bosch GmbH
První uvedení do provozu | ACS 511 | 375
6.4 Zapnutí ACS 511
!
ACS 511 je dimenzován na 230 Voltů 50/60 Hz.
Dbejte údajů na typovém štítku ACS 511.
1. ACS 511 postavte na rovnou plochu bez otřesů.
2. Zajistěte brzdu, aby se zabránilo posunu ACS 511.
3. Síťový kabel spojte s napájením.
4. Zapněte hlavní spínač.
 Provede se test displeje.
"
Zobrazí se datum a čas (úvodní obrazovka).
6.5 Potřebná nastavení
!
Všechna ostatní nastavení, která je u ACS 511 možná
měnit, viz kap. "Nastavení".
i
Všechna ostatní nastavení a také nastavení z výrobní-
ho závodu viz kapitola "Nastavení".
6.5.1 Nastavení jazyka
1. Vyvolejte úvodní obrazovku.
2. Současně stiskněte <3> a <Výplach> a pusťte.
 ZADEJTE KÓD 0000
2222
a potvrďte tlačítkem E.
3. Zadejte kód
4. Zvolte "JAZYK" pomocí tlačítek o u a potvrďte tlačít-
kem E.
 Zobrazí se jazyky, které jsou k dispozici.
5. Pomocí tlačítek o u zvolte jazyk a potvrďte tlačít-
kem E.
"
Jazyk je nastaven.
i
Pomocí <Stop> zpět.
cs
zobrazí se.
|
S P00 D00 001 2019-02-21
